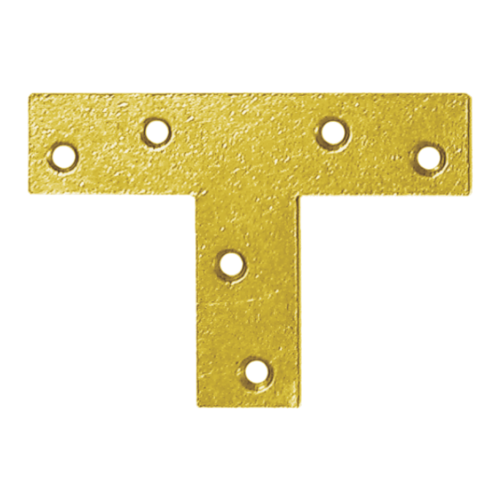

KT1: conector tip T pentru îmbinări între grinzi și stâlpi
Cauți o piesă metalică pentru o îmbinare în T între elemente din lemn? Conectorul KT1 are un profil plat, perforat, cu dimensiunile 70x50x16x2 mm. Se fixează pe fața elementelor îmbinate și ajută la realizarea unei legături între grinzi orizontale și stâlpi, atunci când proiectul prevede această geometrie.
La ce se folosește?
Seria KT este concepută pentru legături între grinzi și stâlpi din lemn, inclusiv pentru îmbinări în care se întâlnesc trei elemente. Poate fi aleasă pentru cadre din lemn, amenajări și alte ansambluri care necesită o placă de legătură în formă de T. Potrivirea se verifică după dimensiunile lemnului, suprafața de montaj și cerințele îmbinării.
Ce avantaje oferă?
- Formă tip T: oferă suprafețe de prindere pe elementele care se întâlnesc în îmbinare.
- Profil plat: permite montajul pe fața lemnului.
- Găuri de fixare: pentru prinderile prevăzute de proiect și documentația sistemului.
- Oțel DC01: material indicat în desenul tehnic al modelului.
- Finisaj zincat galben: zincare galvanică fe/zn 12c, conform documentației produsului.
- Disponibil la bucată și la set: alege cantitatea potrivită numărului de îmbinări.
Date tehnice
| Model | KT1 |
|---|---|
| Tip | Conector plat perforat, tip T |
| Dimensiune A | 70 mm |
| Dimensiune B | 50 mm |
| Lățime braț C | 16 mm |
| Grosime tablă | 2 mm |
| Material | Oțel DC01 |
| Finisaj | Zincat Galben |
| Protecție anticorozivă | Zincare galvanică Fe/Zn 12c |
| Producător | DOMAX |
| Unitate comercială de bază | 1 conector |
| Set separat disponibil | 50 conectori identici |
Cum alegi și montezi conectorul?
- Compară dimensiunile A, B și C din desen cu suprafața disponibilă pe lemn și cu geometria îmbinării.
- Așază piesa pe fețele elementelor din lemn și verifică poziția găurilor față de muchii și capetele lemnului.
- Alege tipul, diametrul și numărul prinderilor conform documentației conectorului și proiectului.
- Fixează controlat și verifică așezarea plăcii și a elementelor îmbinate.
Consultă gama de șuruburi și cuie pentru montaj conectori. Elementele de fixare se aleg separat, după compatibilitate; nu orice șurub sau cui este potrivit pentru orice îmbinare.
Întrebări frecvente
Ce reprezintă cele patru dimensiuni din titlu?

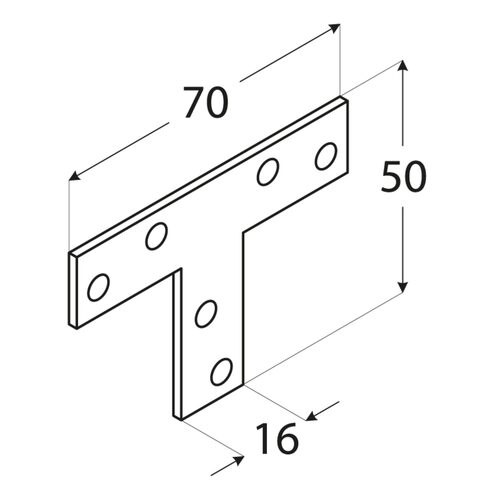

Sunt dimensiunile A × B × C × grosime. Pentru KT1, acestea sunt 70x50x16x2 mm. Desenul tehnic arată poziția fiecărei cote pe piesă.
Este un colțar îndoit la 90°?
KT1 este o placă plană în formă de T. Se montează pe fața elementelor din lemn; forma sa se verifică în fotografii și în desen.
Se poate folosi la o îmbinare portantă?
Alegerea pentru o îmbinare portantă se face pe baza documentației produsului, a tipului de lemn, a prinderilor și a calculului structural. Nu se stabilește o sarcină universală doar din dimensiunile plăcii.
Este potrivit pentru orice utilizare în exterior?
Varianta are finisaj zincat galben, cu protecție zincare galvanică fe/zn 12c. Compatibilitatea cu mediul de utilizare și expunerea se verifică pentru lucrarea concretă.
Câte piese primesc?
Produsul de bază reprezintă un conector. Produsul separat cu titlul „Set 50 buc” conține 50 conectori identici din acest model și finisaj.
Unde găsesc documentele?
În documentele produsului sunt disponibile desenul tehnic, declarația de performanță, documentul PPWR și instrucțiunile de utilizare furnizate de DOMAX.
