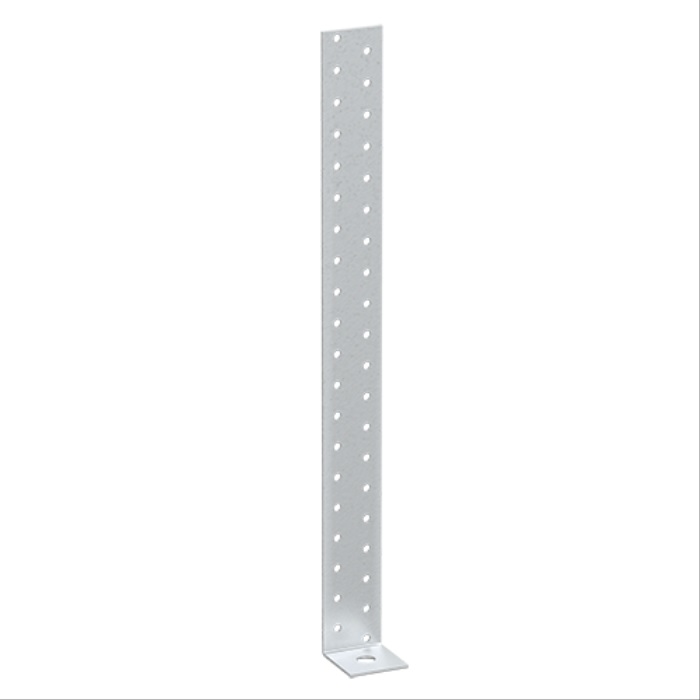

Coltar Ancora Lemn Beton 400x40x40x2 mm KK23
Colțarul de ancorare KK23 este un conector metalic pentru fixarea elementelor din lemn de un suport compatibil. Forma cu un braț lung de 400 mm și un braț scurt de 40 mm permite așezarea piesei pe fețe perpendiculare, pentru legături între stâlpi, grinzi, cadre și suporturile lor.
Varianta KK23 are lățime de 40 mm, tablă de 2 mm și 39 găuri Ø5 mm și o gaură Ø12 mm. Alegi astfel piesa după spațiul disponibil și schema de prindere, cu dimensiunile și perforațiile specifice modelului, fără să confunzi variantele apropiate din seria KK.
La ce se folosește colțarul KK23?
- Fixarea elementelor din lemn în lucrări de dulgherie și montaj.

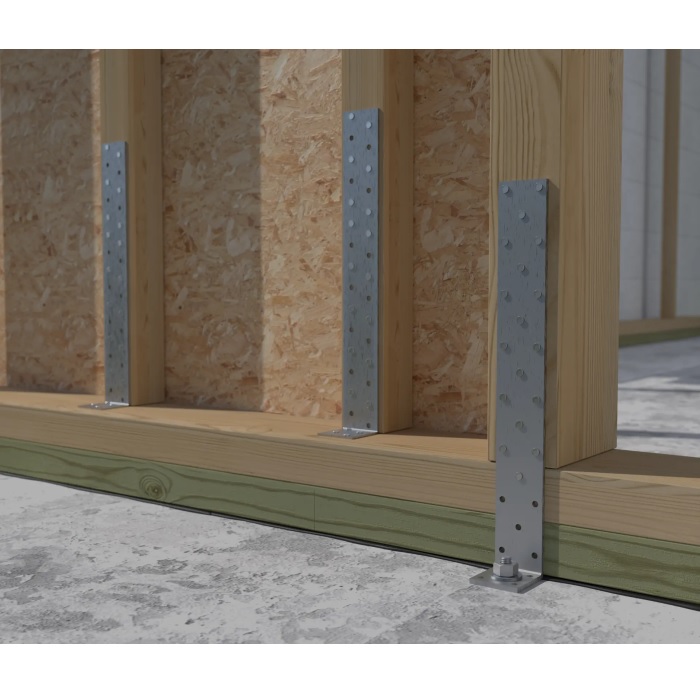

- Legături între stâlpi, grinzi, traverse sau cadre și un suport corespunzător.
- Conexiuni lemn–beton când geometria, ancora și proiectul permit configurația aleasă.
- Îmbinări care au nevoie de un braț alungit pentru distribuirea punctelor de fixare pe lemn.
Brațul lung oferă mai multe poziții de prindere pe elementul din lemn. Brațul scurt permite realizarea legăturii pe suprafața perpendiculară, folosind elemente de fixare compatibile cu perforațiile acestei variante.
Ce diferențiază KK23 de celelalte colțare KK?
Seria include variante cu grosimi, lungimi și găuri diferite. Această variantă are 39 găuri Ø5 mm și o gaură Ø12 mm. Gaura de Ø12 mm este pe brațul scurt. Alegerea șurubului sau ancorei ține cont de diametrul acestei găuri, toleranțe și documentația fixării.
Piesa este realizată din oțel DX51D, protejat prin zincare Z275. Grosimea de 2 mm este o caracteristică a acestei piese; capacitatea conexiunii se stabilește pentru întregul montaj, împreună cu lemnul, suportul și fixările utilizate.
Cu ce se montează?
Pentru partea de lemn, consultă șuruburi și cuie pentru montarea conectorilor. Pot fi luate în calcul și șuruburi de dulgherie, dacă documentația fixării permite montarea prin conector. Verifică diametrul, forma capului, pătrunderea în lemn și distanțele față de margini. Potrivirea în gaură nu dovedește aceeași performanță cu o îmbinare evaluată cu cuie ANCHOR Ø4×50 mm.
Dacă proiectul prevede ancorare în beton, alege fixarea după perforația brațului scurt și suport. Categoria ancore conexpand oferă soluții pentru aplicații compatibile; diametrul, adâncimea de ancorare și distanțele față de margini trebuie corelate cu piesa și documentația ancorei.
Cum se realizează prinderea?
- Verifică dimensiunile elementelor și poziția colțarului în îmbinare.
- Așază ambele brațe pe suprafețele de contact și stabilește schema de fixare.
- Montează elementele de fixare compatibile cu găurile și cu suportul ales.
- Verifică strângerea, așezarea piesei și stabilitatea întregului ansamblu.
Date tehnice – KK23
| Model | KK23 |
| Dimensiuni nominale | 400×40×40 mm |
| Cota brațului lung în desen | 399 mm |
| Grosime tablă | 2 mm |
| Perforații | 39 găuri Ø5 mm și o gaură Ø12 mm |
| Material | Oțel DX51D |
| Protecție | Zincat Z275 |
| Greutate din catalog | 0,260 kg/buc. |
| Referință date tehnice | 1 bucată |
Întrebări frecvente
Ce dimensiuni are KK23?
Dimensiunile nominale sunt 400×40×40 mm, cu tablă de 2 mm. Desenul cotează brațul lung la 399 mm; denumirea comercială folosește 400 mm.
Are gaură mare pentru ancorare?
Da. Desenul indică o gaură de Ø12 mm pe brațul scurt, pe lângă găurile mici de Ø5 mm.
Poate lega lemnul de beton?
Seria KK este destinată și acestor legături, atunci când configurația este compatibilă. Selectează ancora după perforație, beton și solicitările proiectului.
Ce sarcină poate suporta?
Rezistența depinde de geometria îmbinării, fixări și suport. Consultă DOP și ETA disponibile în documentele produsului pentru configurația utilizată.
Este protejat prin zincare?
Da. Oțelul este protejat prin zincare Z275. Potrivirea pentru mediul de utilizare se verifică și pentru celelalte componente ale îmbinării.
Prețul este pentru o bucată?
Produsul unitar se vinde la bucată. Pentru un set, cantitatea este precizată la începutul titlului produsului ales.
Întrebări practice înainte de montaj
Trebuie folosite toate cele 39 găuri mici?
Numărul perforațiilor disponibile nu este o schemă universală de montaj. Pozițiile și numărul fixărilor se aleg pentru configurația evaluată, lemnul și solicitările îmbinării, folosind împreună desenul și ETA.
Gaura de Ø12 mm înseamnă că orice ancoră M12 este potrivită?
Nu. Verifică diametrul real de trecere, toleranțele, reazemul capului sau șaibei, suportul și documentația ancorei. Șurubul metric dintr-o schemă de încercare nu se înlocuiește automat cu o ancoră pentru beton cu aceeași denumire.
Se poate modifica piesa prin găurire sau îndoire?
Nu adapta colțarul prin găuri suplimentare ori schimbarea unghiului pentru a compensa alegerea unei variante nepotrivite. O astfel de intervenție poate afecta geometria și stratul de protecție și necesită o soluție tehnică verificată.
Este potrivit pentru expunere permanentă la ploaie sau mediu marin?
Zincarea nu înseamnă inox și nu justifică utilizarea în orice mediu. Verifică expunerea, umiditatea și protecția întregului ansamblu; evită deteriorarea stratului și inspectează periodic îmbinarea.
Compară soluțiile de montaj
Pentru un braț mai scurt, compară KK22. Pentru aceeași lungime nominală, dar fără gaura mare pe brațul scurt, vezi KK3. Modelele nu sunt înlocuitori automați: verifică desenul, fixările și configurația cerută de lucrare.
Vezi și colțare metalice pentru lemn neranforsate. Pentru o îmbinare compactă cu brațe egale poți consulta colțarul KM1 40×40×40×2 mm, cu altă geometrie. Alege piesa după desenul și cerințele propriei lucrări.
