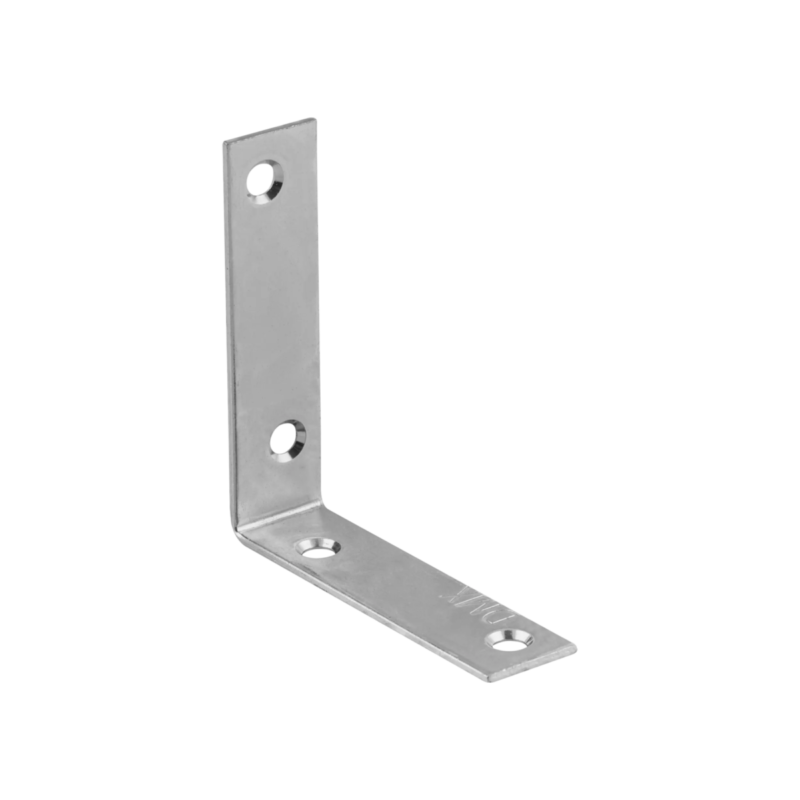

Colțar îngust KW60 — 60 × 60 × 15 mm, tablă de 1,5 mm
KW60 este un colțar compact pentru îmbinări la 90°, util când ai puțin loc pentru prindere. Aripile de 60 mm și lățimea de 15 mm îl recomandă pentru rame, cutii, cadre și lucrări mici de tâmplărie sau mobilier. Este realizat din oțel DC01 de 1,5 mm, cu zincare electrolitică Fe/Zn 12, de culoare argintie. Are patru găuri Ø4,5 mm, câte două pe fiecare aripă, cu o teșire mică la intrarea în gaură.
Unde îl folosești și cum alegi dimensiunea
Profilul îngust permite montarea pe laturi de lemn cu suprafață redusă, fără o aripă lată care să depășească piesa. Este potrivit pentru poziționarea și legarea a două elemente perpendiculare, la reparații, rame sau construcții mici din atelier. La o îmbinare portantă se verifică întregul ansamblu: secțiunea și clasa lemnului, efortul, numărul de colțare și fixările. Dimensiunea redusă nu înseamnă o sarcină universală admisă.
„Îngust” descrie lățimea de 15 mm; unghiul este drept, de 90°. KW60 nu este un colțar pentru unghi ascuțit și nu este identic cu KW1, care are lățimea de 17 mm și altă dispunere a găurilor. Pentru PAL, MDF sau placaj, alege șurubul în funcție de placa exactă, grosime și poziția prinderii; evaluarea unei conexiuni în lemn nu dovedește automat rezistența oricărui panou de mobilier.
| Caracteristică | Valoare |
|---|---|
| Model | KW60, colțar îngust |
| Dimensiunile aripilor | 60 × 60 mm |
| Lățime | 15 mm |
| Grosime | 1,5 mm |
| Unghi | 90° |
| Material | Oțel DC01 |
| Protecție | Zincare electrolitică Fe/Zn 12, argintie |
| Găuri rotunde | 4 × Ø4,5 mm în total; 2 pe fiecare aripă |
| Dispunerea găurilor | Decalate pe lățime; interax de 40 mm de-a lungul fiecărei aripi |
| Teșire la intrarea găurilor | 0,5 × 45° |
| Raza interioară de îndoire | R1 mm |
| Fante alungite | Fără |
Fixări și montaj
Configurația evaluată în lemn folosește cuie inelate ANCHOR Ø4 × 50 mm: patru pe colțar și opt pentru conexiunea cu două colțare. Pozițiile și condițiile sunt prezentate în ETA. Alegerea lungimii trebuie verificată și față de grosimea lemnului; un cui de 50 mm nu se folosește automat într-o placă subțire de mobilier.
Pentru alte montaje se pot alege șuruburi pentru conectori sau șuruburi de dulgherie documentate pentru prindere prin tablă, dacă diametrul, capul, lungimea și ancorarea corespund piesei și suportului. Găurile sunt de Ø4,5 mm, nu Ø5 mm. Teșirea de 0,5 mm nu dovedește că orice cap înecat se așază complet la nivelul tablei. Verifică așezarea capului și păstrează găurile nemodificate; trecerea prin gaură nu echivalează cu aceeași performanță ca montajul evaluat cu cuie.
- Verifică dimensiunile pieselor, unghiul și locul pentru cele două prinderi de pe fiecare aripă.
- Așază colțarul cu ambele aripi în contact cu lemnul, fără să îl forțezi sau să îl îndoi.
- Alege fixări potrivite suportului; respectă distanțele la margini, capete și între fixări, precum și instrucțiunile lor de pregăurire.
- Montează controlat, fără deformarea tablei ori strivirea lemnului. Pentru o prindere structurală urmează configurația proiectată.
- Verifică ansamblul după montaj, inclusiv colțarul opus când îmbinarea utilizează o pereche.
Poți consulta șuruburile și cuiele pentru montajul conectorilor și șuruburile de dulgherie. Pentru o variantă mai compactă, cu aripi de 25 mm și lățimea de 14 mm, compară KW25, 25 × 25 × 14 × 1,5 mm. Dacă ai nevoie de altă lățime, KW1 are 25 × 25 × 17 mm nominal; dispunerea găurilor și culoarea finisajului diferă, deci modelele nu se substituie automat.
Întrebări frecvente
Câte găuri are și ce diametru au?
Patru găuri rotunde Ø4,5 mm, câte două pe fiecare aripă. Sunt decalate pe lățime și nu există fantă de reglaj.
„Unghi îngust” înseamnă mai puțin de 90°?
Nu. KW60 are unghiul de 90°. Profilul este îngust pe lățime, de 15 mm.
Este același produs cu KW1?
Nu. KW1 are lățimea nominală de 17 mm, în timp ce KW60 are aripi de 60 mm și lățimea de 15 mm. Diferă geometria, pozițiile găurilor și finisajul variantei.
Pot folosi șuruburi cu cap înecat?
Numai după verificarea diametrului, capului și a modului de așezare pentru șurubul exact. Găurile au o teșire de 0,5 × 45°, care nu garantează îngroparea completă a oricărui cap. Nu lărgi găurile pentru a adapta o fixare nepotrivită.
Pot monta colțarul în PAL sau MDF?
La mobilier, verifică fixarea pentru placa exactă, mai ales la cant și lângă margini. Alege lungimea care nu străpunge placa. Performanța configurației evaluate în lemn nu se transferă automat la PAL sau MDF.
Se folosește la exterior?
Zincarea Fe/Zn 12 protejează oțelul, dar nu garantează rezistența în orice mediu exterior. Verifică umiditatea, expunerea la apă și protecția fixărilor; pentru medii agresive trebuie o soluție potrivită expunerii.
Ce greutate poate susține?
Se verifică îmbinarea completă, lemnul, numărul de colțare, fixările și direcția efortului. Valoarea din DoP nu se transformă direct într-un număr de kilograme admise pentru o singură piesă sau pentru o poliță.
Unde găsesc desenul și declarația de performanță?
În fila FIȘE PRODUS: desenul pentru cote și găuri, DoP-ul individual și ETA pentru condițiile conexiunii. Compară modelul exact, nu doar o fotografie asemănătoare.
Documente și configurația evaluată
ETA include geometria KW60, figura 69, pozițiile de fixare, figura 168 și tipul și numărul fixărilor evaluate. Pentru alte forme și dimensiuni vezi colțarele neranforsate.
