Coltar Lemn Ranforsat 80x80x40x1.5 KMP7
KMP7 este un colțar ranforsat pentru îmbinarea a două elemente din lemn la unghi drept. Are dimensiuni nominale de 80 × 80 × 40 mm, grosime de 1,5 mm și 16 găuri Ø5 mm, distribuite pe cele două brațe. Oțelul DX51D este protejat cu zinc Z275, iar nervurile formate în tablă rigidizează geometria piesei.

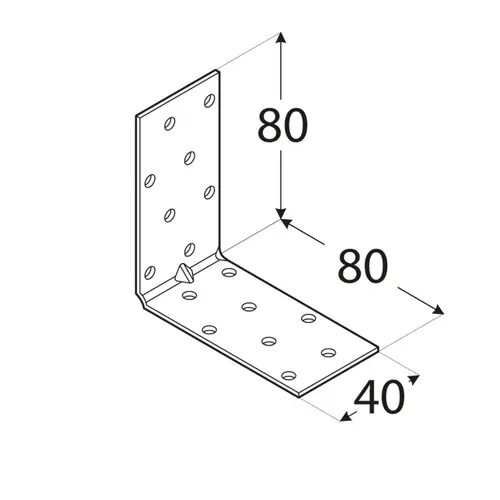

Primele două cote reprezintă lungimile brațelor: H = 80 mm și B = 80 mm. A treia cotă este lățimea comună W = 40 mm. Piesa are două brațe, fără o a treia aripă. Folosește desenul exact pentru pozițiile găurilor și cotele de fabricație.
Unde este util KMP7?
Poate fi ales pentru alinierea și rigidizarea îmbinărilor între rigle, traverse și cadre din lemn, când suprafețele disponibile permit montajul ambelor brațe și distanțele necesare fixărilor. Brațele de 80 mm și lățimea de 40 mm trebuie comparate cu fețele efective ale elementelor de lemn, inclusiv spațiul pentru unealta de montaj.
Pentru o structură portantă, alegerea se face după detaliul îmbinării, calitatea și secțiunea lemnului, direcția încărcării, numărul colțarelor și fixările utilizate. Dimensiunea sau grosimea piesei nu stabilește singură o sarcină admisă. O placă din PAL ori OSB nu se echivalează automat cu lemnul masiv folosit în evaluarea conexiunii.
Cum alegi modelul potrivit?
- Verifică separat lungimile brațelor și lățimea comună; cote apropiate nu garantează aceeași amplasare a fixărilor.
- Confirmă că schema de fixare încape pe ambele elemente fără a încălca distanțele față de margini și capete.
- Alege protecția anticorozivă a colțarului și a fixărilor pentru mediul concret de utilizare.
- Compară documentația modelului înainte de înlocuirea cu alt colțar sau altă grosime.
Perforații și fixări
KMP7 are 16 găuri Ø5 mm în total. Nu confunda numărul găurilor cu numărul fixărilor necesare: schemele evaluate pot utiliza numai anumite poziții. Recomandarea de a umple cât mai multe găuri nu înlocuiește detaliul de montaj.
Documentația familiei prevede cuie de dulgherie ANCHOR Ø4 mm; configurațiile de îmbinare prezentate în ETA folosesc cuie ANCHOR Ø4 × 50 mm. Șuruburile pentru montajul conectorilor și anumite șuruburi de dulgherie pot fi luate în calcul dacă documentația lor acoperă montajul prin piesă metalică și configurația îmbinării.
Verifică tija, capul, lungimea de ancorare în lemn, protecția și eventualele cerințe de pregăurire. Diametrul găurii nu stabilește singur un diametru universal de șurub. Schimbarea cuielor cu șuruburi nu păstrează automat performanțele configurației evaluate.
Pași de montaj
- Verifică modelul, desenul și schema fixărilor; examinează lemnul și evită zonele degradate.
- Așază brațele pe cele două fețe perpendiculare, cu contact corect. Nu deforma piesa pentru a compensa un unghi sau un rost nepotrivit.
- Marchează pozițiile prevăzute și verifică distanțele față de capete și margini. Pregăurește dacă fixarea sau lemnul o cere.
- Montează fixările alese, cu capetele așezate corespunzător pe tablă, fără strângere excesivă ori deteriorarea zincării.
- Controlează contactul și montajul final; pentru conexiuni portante respectă detaliul și verificarea proiectului.
Protecție și întreținere
Zincarea Z275 trebuie evaluată pentru umiditatea și expunerea reală. Nu reprezintă o garanție pentru ploaie directă, umezeală persistentă sau atmosferă agresivă. Alege o variantă cu protecție adecvată dacă mediul o cere și verifică compatibilitatea fixărilor cu lemnul tratat. Depozitează piesele ferite de intemperii și inspectează periodic conexiunea și acoperirea.
Cu ce alte modele îl poți compara?
Pentru aceleași brațe de 80 mm, dar o lățime de 60 mm, vezi KMP8, 80 × 80 × 60 × 1,5 mm. Dacă ai nevoie de lățimea de 80 mm, compară KMP9, 80 × 80 × 80 × 1,5 mm. Perforațiile și suprafața ocupată diferă; alege modelul pentru configurația documentată a îmbinării.
Date tehnice KMP7
| Model | KMP7 |
|---|---|
| Dimensiuni nominale | 80 × 80 × 40 mm |
| Brațe H / B | 80 / 80 mm |
| Lățime comună W | 40 mm |
| Grosime tablă | 1,5 mm |
| Material | Oțel DX51D |
| Protecție anticorozivă | Z275 |
| Perforare, total | 16 găuri Ø5 mm |
| Unghi nominal | 90° |
Întrebări frecvente
Câte găuri are KMP7?
Are 16 găuri Ø5 mm în total, pe cele două brațe. Pozițiile și cotele se verifică în desenul modelului; schema conexiunii stabilește fixările efectiv necesare.
Ce reprezintă cele trei dimensiuni?
Sunt lungimea primului braț, lungimea celui de-al doilea și lățimea comună: 80 × 80 × 40 mm. A treia cotă nu reprezintă o a treia aripă.
Pot utiliza șuruburi în locul cuielor?
Da, în configurații documentate pentru montajul conectorilor. Verifică geometria capului, tija, ancorarea și protecția. Nu transfera automat valorile unei conexiuni cu cuie la una cu șuruburi.
Trebuie ocupate toate găurile?
Nu se stabilește acest lucru numai din numărul găurilor. Folosește pozițiile și numărul fixărilor prevăzute pentru conexiunea verificată și respectă distanțele în lemn.
Se poate folosi pe beton sau la exterior?
Familia KMP este documentată pentru îmbinări lemn–lemn. Pentru ancorare în beton alege o soluție documentată pentru acel suport. Utilizarea la exterior necesită verificarea protecției pentru expunerea concretă; zincarea nu justifică o recomandare universală.
Cât poate susține?
Capacitatea se stabilește pentru ansamblul exact, direcția solicitării și fixările prevăzute. În ETA 22/0631, tabelul 42 de la pagina 49, variantele KMP sunt identificate geometric; schemele și fixările se citesc împreună cu performanțele. O valoare în kN nu este o sarcină universală pe un singur colțar.
Compară și gama de colțare ranforsate pentru lemn pentru alte dimensiuni și configurații.
