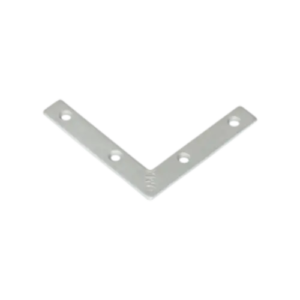

Notă: imaginile prezentate au rol ilustrativ și pot prezenta diferențe față de produsul final livrat.
Suntem experți în șuruburi, nu poze :) Garantam calitatea suruburilor!
Colțar plat NA3 – 250 × 250 × 30 × 3 mm
NA3 este o eclisă metalică plată, în formă de L, pentru legături între elemente aflate în același plan. Se așază pe fața unei rame sau a unui cadru și ajută la rigidizarea colțului, fără un braț îndoit care să iasă perpendicular din suprafață. Cele două laturi de 250 mm și profilul lat de 30 mm permit o prindere discretă pe elemente înguste.
Piesa este realizată din oțel S235 cu grosimea de 3 mm, protejat prin zincare. Are 6 găuri Ø5,5 mm, cu înecare la 90°. Aceste detalii contează la alegerea șuruburilor: diametrul tijei trebuie să treacă prin gaură, iar forma și dimensiunea capului trebuie să se așeze corect în înecare.
La ce se folosește?
- Rigidizarea colțurilor de rame și cadre din lemn, pe o față plană.
- Legături la elemente de tâmplărie, inclusiv rame de uși sau ferestre și obloane, când geometria lucrării permite acest tip de conector.
- Reparații și asamblări în care este utilă o piesă plată, cu două laturi perpendiculare.
- Lucrări de mobilier și amenajare, după verificarea materialului suport, a grosimii sale și a fixărilor potrivite.
Forma de L menține două direcții de prindere la un colț. Nu înlocuiește automat un colțar îndoit, un suport de poliță sau un conector ales pentru o altă configurație de rezistență.
Cum alegi piesa și elementele de fixare?
Verifică dacă laturile de 250 mm și lățimea de 30 mm încap pe suprafețele de montaj. Pozițiile găurilor trebuie să permită distanțe corecte față de muchiile și capetele lemnului. Alege lungimea șuruburilor după pătrunderea necesară în suport, fără a străpunge partea opusă.
Pentru variante de șuruburi pentru lemn, consultă categoria holșuruburi. Selectează tija și capul potrivite găurilor Ø5,5 mm și înecării la 90°. Verifică diametrul real al tijei și jocul de trecere; un șurub ales doar după limita superioară a toleranței poate să nu se potrivească. Șuruburile pentru conectori sau de dulgherie se folosesc numai dacă documentația lor și configurația îmbinării permit montajul prin această piesă; denumirea comercială nu dovedește compatibilitatea capului ori aceeași performanță.
Pași de montaj
- Așază elementele la unghiul și în poziția cerute de lucrare, pe suprafețe de contact plane.
- Poziționează NA3 pe fața ansamblului și marchează fixările, ținând cont de distanțele față de margini.
- Pregăurește suportul dacă tipul de lemn și documentația șuruburilor o cer.
- Montează fixări pe ambele laturi ale piesei, în schema potrivită solicitărilor îmbinării.
- Strânge controlat, cu capetele așezate corect, fără deformarea tablei sau deteriorarea suportului. Verifică alinierea și stabilitatea ansamblului.
Date tehnice – NA3
| Model | NA3 |
| Geometrie | Piesă plată în formă de L; laturi la 90° în plan |
| Lungimi laturi | 250 × 250 mm |
| Lățime profil | 30 mm |
| Grosime | 3 mm |
| Perforații | 6 găuri Ø5,5 mm, toleranță +0,4 / −0,1 mm, înecare la 90° |
| Material | Oțel S235 |
| Protecție | Zincat |
| Masă orientativă a piesei | 0,328 kg |
| Documente | Desen tehnic și declarație de performanță pentru NA3, disponibile în fila FIȘE PRODUS |
Întrebări frecvente
Este un colțar îndoit la 90°?
Nu. Este o piesă plată, cu contur în formă de L. Cele două laturi sunt perpendiculare în același plan, pentru montaj pe fața unui cadru sau a unei rame.
Câte găuri are și ce diametru au?
Are șase găuri de diametru nominal Ø5,5 mm, cu toleranță +0,4 / −0,1 mm și înecare la 90°. Ø5,4 mm nu este cota nominală. Toleranța găurii nu înlocuiește verificarea tijei și a jocului necesar la montaj.
Pot folosi șuruburi cu cap înecat?
Înecarea permite așezarea unui cap compatibil. Verifică diametrul tijei, unghiul și dimensiunea capului, lungimea și materialul suport. Nu forța un șurub care nu trece liber prin gaură.
Este potrivit pentru o ramă din PAL?
Poate fi luat în calcul pentru mobilier dacă geometria și fixările sunt potrivite plăcii respective. Rezistența depinde inclusiv de grosimea plăcii, distanța față de margine și rezistența șurubului la smulgere; nu se preia automat o performanță obținută în lemn masiv.
Ce sarcină poate susține?
Nu există o valoare universală în kilograme pentru orice montaj. Rezistența îmbinării depinde de suport, fixări, poziție și direcția eforturilor. Declarația de performanță precizează proprietăți ale materialului, care nu reprezintă direct sarcina admisă a ansamblului.
Se poate folosi permanent în ploaie?
Zincarea nu înseamnă inox. Documentația indică utilizarea în clasele de serviciu 1 și 2; expunerea directă permanentă la intemperii sau un mediu agresiv necesită o soluție verificată pentru acel mediu.
Pot mări găurile sau îndoi piesa?
Alege un model cu geometria potrivită. Găurirea suplimentară sau îndoirea schimbă piesa și poate deteriora stratul de protecție; o astfel de adaptare necesită verificare tehnică.
Ce variantă aleg dacă am nevoie de altă dimensiune sau de alt aspect?
Pentru o piesă mai mică, compară NA1 150 × 150 mm. Pentru un aspect decorativ negru și laturi mai lungi, vezi NAD4C 300 × 300 mm. Conturul, grosimea, găurile și finisajele diferă; verifică desenul și montajul fiecărei variante.
Compară toate colțarele metalice plate. Pentru alte geometrii de îmbinare, consultă colțarele metalice pentru lemn.
