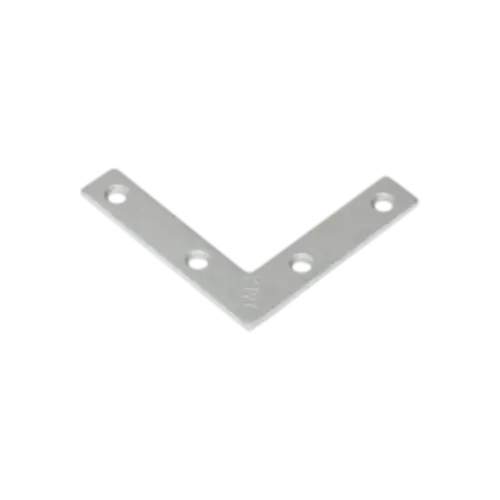

Colțar plat NA50 – 50 × 50 × 10 × 2 mm
NA50 este o eclisă metalică plată, în formă de L, pentru legături între elemente aflate în același plan. Se așază pe fața unei rame sau a unui cadru și ajută la rigidizarea colțului, fără un braț îndoit care să iasă perpendicular din suprafață. Cele două laturi de 50 mm și profilul lat de 10 mm permit o prindere discretă pe elemente înguste.
Piesa este realizată din oțel cu grosimea de 2 mm, protejat prin zincare. Are 4 găuri Ø4 mm, cu înecare la 90°. Aceste detalii contează la alegerea șuruburilor: diametrul tijei trebuie să treacă prin gaură, iar forma și dimensiunea capului trebuie să se așeze corect în înecare.
La ce se folosește?
- Rigidizarea colțurilor de rame și cadre din lemn, pe o față plană.
- Legături la elemente de tâmplărie, inclusiv rame de uși sau ferestre și obloane, când geometria lucrării permite acest tip de conector.
- Reparații și asamblări în care este utilă o piesă plată, cu două laturi perpendiculare.
- Lucrări de mobilier și amenajare, după verificarea materialului suport, a grosimii sale și a fixărilor potrivite.
Forma de L menține două direcții de prindere la un colț. Nu înlocuiește automat un colțar îndoit, un suport de poliță sau un conector ales pentru o altă configurație de rezistență.
Cum alegi piesa și elementele de fixare?
Verifică dacă laturile de 50 mm și lățimea de 10 mm încap pe suprafețele de montaj. Pozițiile găurilor trebuie să permită distanțe corecte față de muchiile și capetele lemnului. Alege lungimea șuruburilor după pătrunderea necesară în suport, fără a străpunge partea opusă.
Pentru variante de șuruburi pentru lemn, consultă categoria holșuruburi. Selectează tija și capul potrivite găurilor Ø4 mm și înecării la 90°. Nu forța un șurub cu tijă mai mare decât gaura de Ø4 mm; verifică și jocul de trecere necesar. Șuruburile pentru conectori sau de dulgherie se folosesc numai dacă documentația lor și configurația îmbinării permit montajul prin această piesă; denumirea comercială nu dovedește compatibilitatea capului ori aceeași performanță.
Pași de montaj
- Așază elementele la unghiul și în poziția cerute de lucrare, pe suprafețe de contact plane.
- Poziționează NA50 pe fața ansamblului și marchează fixările, ținând cont de distanțele față de margini.
- Pregăurește suportul dacă tipul de lemn și documentația șuruburilor o cer.
- Montează fixări pe ambele laturi ale piesei, în schema potrivită solicitărilor îmbinării.
- Strânge controlat, cu capetele așezate corect, fără deformarea tablei sau deteriorarea suportului. Verifică alinierea și stabilitatea ansamblului.
Date tehnice – NA50
| Model | NA50 |
| Geometrie | Piesă plată în formă de L; laturi la 90° în plan |
| Lungimi laturi | 50 × 50 mm |
| Lățime profil | 10 mm |
| Grosime | 2 mm |
| Perforații | 4 găuri Ø4 mm (toleranță +0,1 mm), cu înecare la 90° |
| Material | Oțel |
| Protecție | Zincat |
| Documente | Desen tehnic și declarație de performanță pentru NA50, disponibile în fila FIȘE PRODUS |
Întrebări frecvente
Este un colțar îndoit la 90°?
Nu. Este o piesă plată, cu contur în formă de L. Cele două laturi sunt perpendiculare în același plan, pentru montaj pe fața unui cadru sau a unei rame.
Câte găuri are și ce diametru au?
Are patru găuri de diametru nominal Ø4 mm, cu toleranță +0,1 mm și înecare la 90°. Valoarea Ø4,1 mm este limita superioară a cotei, nu diametrul nominal; nu justifică folosirea unui șurub Ø4,5 mm.
Pot folosi șuruburi cu cap înecat?
Înecarea permite așezarea unui cap compatibil. Verifică diametrul tijei, unghiul și dimensiunea capului, lungimea și materialul suport. Nu forța un șurub care nu trece liber prin gaură.
Este potrivit pentru o ramă din PAL?
Poate fi luat în calcul pentru mobilier dacă geometria și fixările sunt potrivite plăcii respective. Rezistența depinde inclusiv de grosimea plăcii, distanța față de margine și rezistența șurubului la smulgere; nu se preia automat o performanță obținută în lemn masiv.
Ce sarcină poate susține?
Nu există o valoare universală în kilograme pentru orice montaj. Rezistența îmbinării depinde de suport, fixări, poziție și direcția eforturilor. Declarația de performanță precizează proprietăți ale materialului, care nu reprezintă direct sarcina admisă a ansamblului.
Se poate folosi permanent în ploaie?
Zincarea nu înseamnă inox. Documentația indică utilizarea în clasele de serviciu 1 și 2; expunerea directă permanentă la intemperii sau un mediu agresiv necesită o soluție verificată pentru acel mediu.
Pot mări găurile sau îndoi piesa?
Alege un model cu geometria potrivită. Găurirea suplimentară sau îndoirea schimbă piesa și poate deteriora stratul de protecție; o astfel de adaptare necesită verificare tehnică.
De ce apare NA5 în desenul tehnic?
Desenul pus la dispoziție pentru varianta NA50 poartă simbolul NA5 și reprezintă geometria 50 × 50 × 10 × 2 mm, cu patru găuri Ø4 mm. Declarația de performanță identifică produsul ca NA50. Verifică împreună geometria, perforațiile și denumirea produsului.
Ce variantă aleg dacă am nevoie de altă dimensiune?
Pentru laturi de 60 mm, compară NA60 60 × 60 mm. Pentru o piesă cu laturi de 75 mm, vezi NA75 75 × 75 mm. Modelele se aleg după geometria și perforațiile proprii.
Compară toate colțarele metalice plate. Pentru alte geometrii de îmbinare, consultă colțarele metalice pentru lemn.
