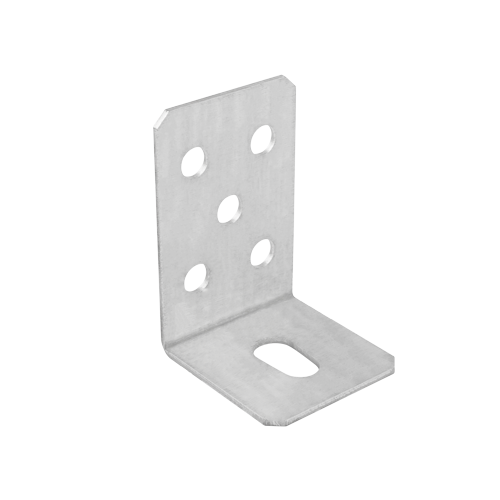

Colțar reglabil KRS2 — 90×60×60×2,5 mm
KRS2 este un conector în unghi de 90°, din oțel zincat, cu cinci găuri rotunde și o deschidere alungită pe aripa scurtă. Este util la montajele în care poziția elementelor trebuie ajustată înainte de strângere. Aripa înaltă are 90 mm, aripa scurtă 60 mm, iar lățimea piesei este de 60 mm.
Fanta oferă posibilitate de poziționare, fără să transforme piesa într-o balama cu unghi variabil. Familia KRS poate fi utilizată și în soluții proiectate pentru deplasări relative ale elementelor, inclusiv cele asociate variațiilor dimensionale ale lemnului. O asemenea îmbinare necesită însă o schemă de montaj proprie; nu se obține lăsând la întâmplare un șurub slăbit.
Dimensiuni și construcție
| Caracteristică | Valoare |
|---|---|
| Model | KRS2 |
| Aripi și lățime | 90×60×60 mm |
| Grosimea tablei | 2,5 mm |
| Unghi | 90° |
| Material | Oțel DX51D |
| Protecție anticorozivă | Zincare Z275 MAC |
| Perforații rotunde | 5 găuri Ø11 mm pe aripa de 90 mm |
| Deschidere alungită | O fantă cu capete cotate Ø16 și Ø14 mm; 13 mm între centrele capetelor |
Cota de 13 mm descrie distanța dintre centre, nu lungimea totală a fantei și nici cursa utilă garantată. Capetele au dimensiuni diferite, astfel că lățimea disponibilă trebuie verificată pe traseul efectiv al fixării. Nu interpreta notația Ø16/Ø14 ca acceptare automată a unui șurub M16.
Unde este util
- Poziționarea elementelor și subansamblurilor la un unghi fix de 90°, când este necesar un reglaj pe direcția fantei.
- Montaje în care găurile și suprafețele de așezare trebuie aliniate înainte de strângerea definitivă.
- Soluții pentru elemente din lemn la care proiectul tratează separat variațiile dimensionale și eventualele deplasări relative.
- Îmbinări atipice, reparații și completări, după verificarea suportului, a fixărilor și a solicitărilor reale.
Piesa nu compensează lipsa suprafeței de reazem, lemnul degradat sau găurile amplasate prea aproape de margini. Pentru utilizări portante se verifică ansamblul; grosimea tablei și dimensiunea găurilor nu reprezintă singure o capacitate admisă.
Alegerea șuruburilor și a șaibelor
Pentru lemn, consultă șuruburile de dulgherie și fixările pentru montajul conectorilor, verificând dacă documentația fixării permite această combinație. Diametrul, lungimea, forma capului și șaiba trebuie să asigure reazem pe tablă și pătrundere suficientă în suport. Nu orice șurub sau cui din aceste categorii se potrivește găurilor Ø11 mm.
La o soluție cu șuruburi metrice, verifică separat jocul necesar în găuri, piulița, șaiba și elementul în care se face prinderea. Găurile rotunde Ø11 mm nu acceptă tije M12 sau M16; existența unei zone mai late în fantă nu face aceste dimensiuni potrivite pentru toate punctele de fixare.
O șaibă trebuie să acopere corespunzător deschiderea și să rămână sprijinită în poziția de lucru. Pentru o îmbinare care trebuie să alunece în exploatare, soluția de ghidare și strângere se stabilește tehnic; nu folosi regulile unei prinderi rigide ca substitut pentru proiectarea unei conexiuni mobile.
Pași de montaj
- Verifică desenul tehnic și orientarea aripilor față de elementele îmbinării. Confirmă accesul pentru șuruburi și unelte.
- Așază piesa cu reazem pe suprafețele prevăzute și marchează pozițiile. Verifică distanțele față de margini și capete.
- Montează provizoriu fixarea prin fantă și aliniază elementele, fără să încarci îmbinarea.
- Montează celelalte fixări după schema aleasă, cu pregăurire când este cerută de șurub și de suport.
- Finalizează strângerea sau dispozitivul de ghidare potrivit modului de funcționare proiectat. Verifică reazemul șaibelor și lipsa deformării tablei.
Alegerea modelului și documentele disponibile
KRS2 are forma unui L. Pentru o piesă cu aripile decalate în formă de Z, compară KRS3. Pentru o zonă de reazem curbată destinată unei țevi, verifică KRS4. Vezi și gama de colțare reglabile; modelele nu sunt interschimbabile doar pentru că au aceeași grosime.
În fila Documente produs găsești desenul tehnic al KRS2. Declarațiile PPWR din aceeași filă privesc materialele de ambalare; nu sunt declarații de performanță pentru conector și nu certifică sarcina unei îmbinări.
Întrebări frecvente
KRS2 își modifică unghiul?
Nu are balama. Piesa este îndoită la 90°, iar reglajul de poziție se face prin deschiderea alungită.
Câte găuri rotunde are?
Are cinci găuri Ø11 mm pe aripa de 90 mm. Fanta de pe aripa scurtă este o deschidere separată.
Ce înseamnă cotele Ø16, Ø14 și 13 mm?
Primele două sunt diametrele capetelor rotunjite ale fantei, iar 13 mm este distanța dintre centre. Nu sunt trei dimensiuni alternative de șurub și nici o lungime totală de 13 mm.
Pot folosi șuruburi de dulgherie sau pentru conectori?
Da, când documentația fixării și soluția îmbinării permit montajul prin această piesă. Verifică reazemul capului ori șaibei, diametrul, lungimea și suportul; denumirea categoriei nu garantează compatibilitatea fiecărui produs.
Pot folosi M12 sau M16 în toate găurile?
Nu. Găurile rotunde au Ø11 mm, iar fanta are lățime variabilă. Alege fixările pentru fiecare zonă a piesei și pentru ansamblul proiectat.
Fanta permite lemnului să lucreze?
Poate participa la o soluție proiectată pentru deplasări relative. Modul de ghidare și strângere trebuie stabilit în acest scop; un șurub lăsat slăbit fără o soluție verificată nu este suficient.
Poate fi folosit în exterior?
Zincarea protejează oțelul, dar adecvarea depinde de expunere și de mediul de utilizare. Verifică protecția întregului ansamblu, mai ales în zone permanent umede, saline sau puternic corozive.
Ce sarcină suportă?
Nu se poate stabili o sarcină admisă doar din dimensiunea piesei. Contează suportul, fixările, direcția efortului, numărul pieselor și configurația îmbinării.
PDF-ul PPWR este certificatul de rezistență al colțarului?
Nu. Documentul privește ambalajele. Pentru cote folosește desenul tehnic; performanța unei prinderi necesită documentația aplicabilă ansamblului.
