Notă: imaginile prezentate au rol ilustrativ și pot prezenta diferențe față de produsul final livrat.
Suntem experți în șuruburi, nu poze :) Garantam calitatea suruburilor!

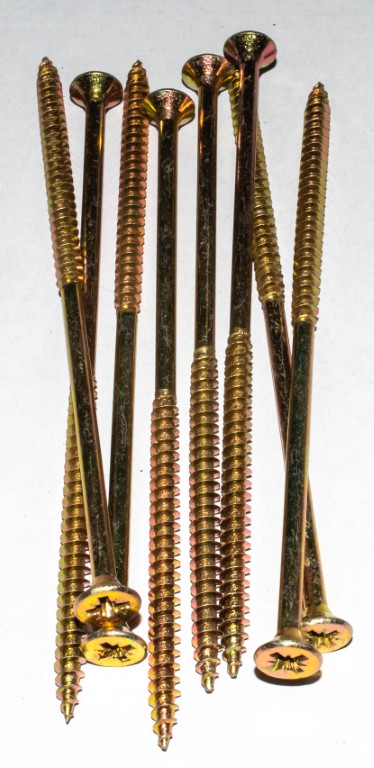

Holșuruburile pentru lemn cu cap înecat 5×110 mm se montează cu bit Pozidriv PZ2 și sunt destinate realizării unor prinderi lungi în lemn, PAL și OSB. Diametrul de 5 mm oferă un echilibru între robustețea corpului și solicitarea materialului, iar lungimea de 110 mm permite traversarea unor piese groase și ancorarea în componenta suport.
Bit necesar: PZ2. Utilizarea unui bit Pozidriv de dimensiunea corectă permite transmiterea eficientă a cuplului, reduce riscul de alunecare și protejează amprenta capului. Bitul trebuie introdus complet și menținut pe aceeași axă cu holșurubul pe toată durata montajului.
Capul înecat poate fi poziționat la nivelul suprafeței, iar filetul parțial contribuie la apropierea componentelor în îmbinările lemn pe lemn. Holșuruburile sunt realizate din oțel carbon zincat galben și se livrează în cutie de 100 de bucăți.
Holșuruburi 5×110 mm pentru îmbinări lungi în lemn
Dimensiunea de 5×110 mm este potrivită atunci când variantele mai scurte nu pot traversa prima piesă și nu păstrează o lungime suficientă pentru ancorarea în suport. Diametrul de 5 mm oferă un corp mai robust decât variantele de 3,5 sau 4 mm, fără a solicita materialul la fel de mult ca un holșurub de 6 mm.
Holșuruburile pot fi utilizate, în funcție de configurația lucrării, pentru:
- fixarea șipcilor și riglelor din lemn;
- asamblarea ramelor și cadrelor ușoare;
- îmbinarea pieselor suprapuse din lemn;
- montarea panourilor OSB pe suporturi din lemn;
- fixarea unor componente din PAL pe o structură adecvată;
- montarea profilelor și ornamentelor groase;
- fixarea colțarelor și plăcilor metalice compatibile;
- asamblarea componentelor de mobilier masiv;
- lucrări de tâmplărie și amenajare interioară;
- reparații și proiecte de atelier.
Înainte de montaj trebuie măsurată grosimea completă a ansamblului. Din lungimea totală de 110 mm se scad grosimea primei piese, accesoriile, șaibele și eventualele distanțiere. Lungimea rămasă reprezintă adâncimea efectivă de ancorare în suport.
Când este potrivită lungimea de 110 mm?
Holșurubul 5×110 mm este util atunci când o parte importantă din lungime este necesară pentru traversarea primei componente, dar trebuie păstrată și o zonă suficientă pentru fixarea în cea de-a doua piesă.
Această dimensiune poate fi aleasă atunci când:
- prima componentă are o grosime considerabilă;
- un holșurub de 90 sau 100 mm este prea scurt;
- este necesară o pătrundere adâncă în materialul suport;
- diametrul de 5 mm este compatibil cu accesoriul montat;
- un diametru de 6 mm ar solicita inutil materialul;
- suportul are suficientă grosime pentru ancorare;
- capul trebuie integrat la nivelul suprafeței;
- poate fi realizată o gaură de ghidaj precisă.
Lungimea mai mare nu garantează automat o prindere mai sigură. Rezistența finală depinde de adâncimea reală de ancorare, densitatea și starea materialului, distanțele față de margini, numărul de holșuruburi și direcția solicitării.
Filet parțial pentru apropierea pieselor

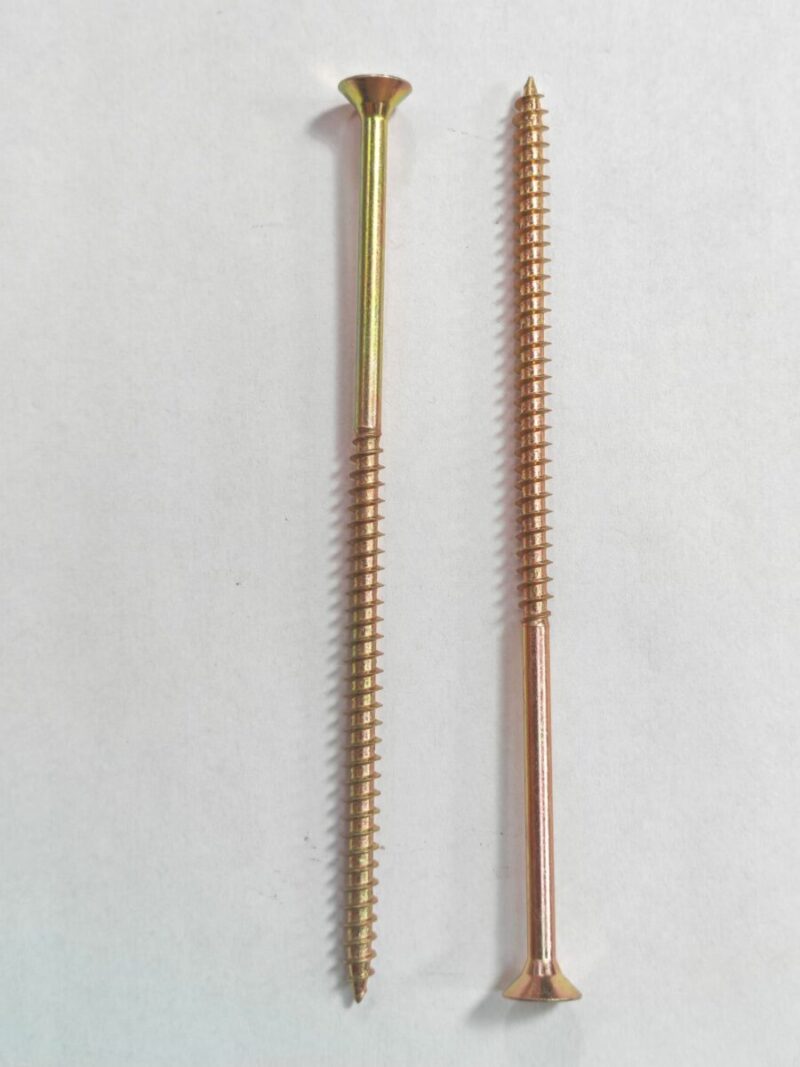

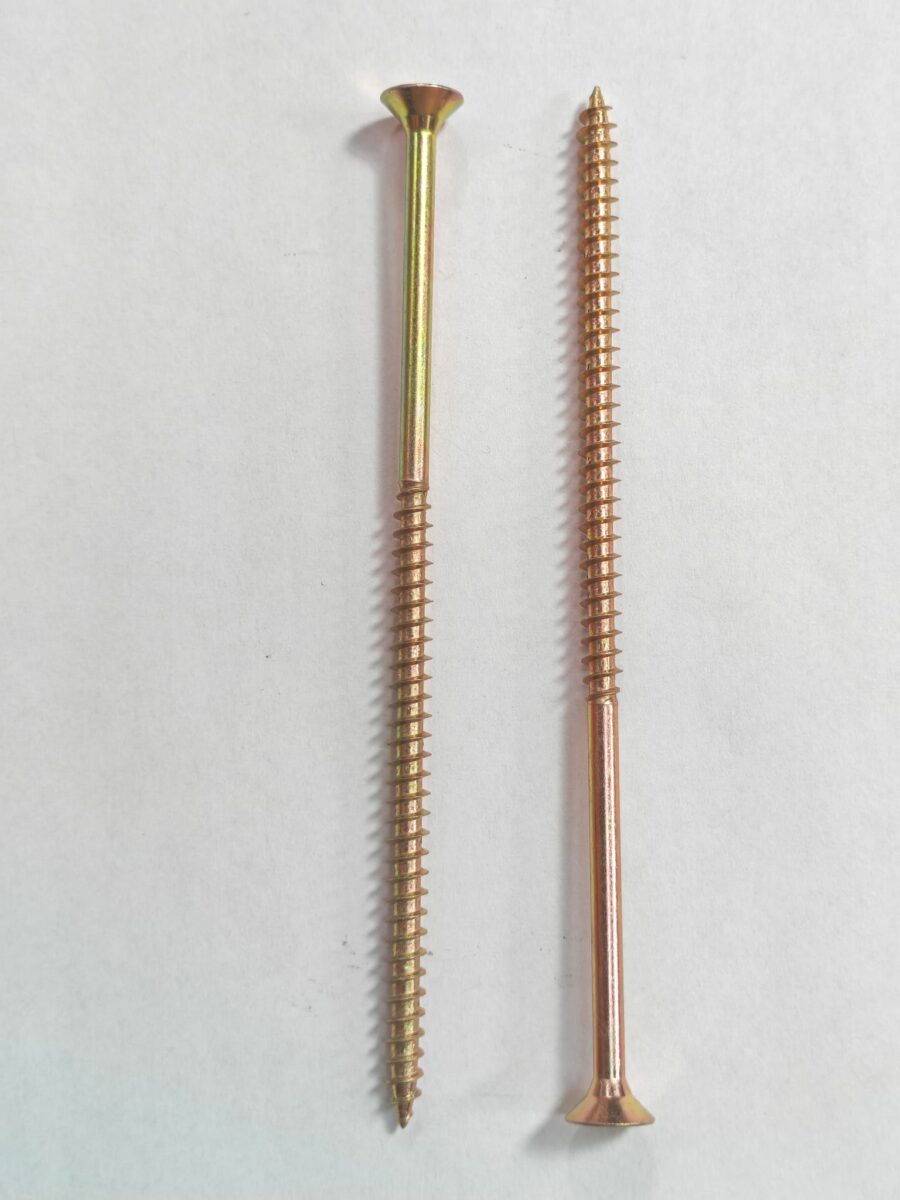

Holșurubul 5×110 mm este prevăzut cu filet parțial. Zona netedă a tijei poate traversa prima componentă, în timp ce filetul se ancorează predominant în piesa suport.
În timpul strângerii, filetul avansează în materialul de bază, iar capul apasă prima piesă. Această configurație ajută la tragerea componentelor una către cealaltă și la reducerea spațiului dintre ele.
Filetul parțial este avantajos pentru:
- îmbinări lemn pe lemn;
- apropierea componentelor suprapuse;
- traversarea liberă a primei piese;
- reducerea riscului ca filetul să mențină piesele separate;
- obținerea unei strângeri mai controlate;
- fixarea șipcilor, riglelor, ramelor și profilelor.
Pentru funcționarea corectă, porțiunea nefiletată trebuie să traverseze suficient prima piesă. Dacă filetul rămâne prins în ambele componente, acestea pot fi menținute la distanță în loc să fie apropiate.
Notă tehnică: lungimea exactă a porțiunii filetate poate varia în funcție de producător sau lot. Dacă poziția filetului este importantă pentru lucrare, aceasta trebuie verificată direct pe produs.
Cap înecat pentru o suprafață uniformă
Capul înecat are o formă conică și este conceput pentru a intra în material sau într-un locaș pregătit corespunzător. După montaj, partea superioară a capului poate ajunge la nivelul suprafeței.
Această formă este utilă pentru:
- suprafețe care trebuie să rămână netede;
- componente peste care urmează să fie montată o altă piesă;
- colțare și plăci metalice prevăzute cu găuri conice;
- prinderi care vor fi mascate cu dopuri sau chit;
- elemente vizibile de mobilier și tâmplărie;
- zone în care un cap proeminent ar putea agăța sau incomoda.
Dacă accesoriul are o gaură dreaptă, fără locaș conic, capul holșurubului poate rămâne parțial deasupra suprafeței. Forma și diametrul găurii trebuie verificate înainte de montaj.
În lemnul tare sau în materialele dense poate fi necesară realizarea unei adâncituri conice. Forțarea capului direct în piesă poate rupe fibrele, poate produce fisuri sau poate deforma suprafața.
Amprentă Pozidriv PZ2
Pentru montarea holșuruburilor 5×110 mm trebuie utilizat un bit Pozidriv PZ2. Bitul trebuie să fie în stare bună, fără muchii tocite, și să intre complet în amprenta capului.
Utilizarea corectă a bitului PZ2 ajută la:
- transmiterea controlată a cuplului;
- reducerea riscului de alunecare;
- protejarea amprentei șurubului;
- menținerea direcției de înșurubare;
- evitarea deteriorării finisajului;
- montarea mai eficientă a seriilor mari;
- demontarea ulterioară mai ușoară.
Bitul Phillips PH2 nu este identic cu Pozidriv PZ2. Deși cele două profiluri pot părea asemănătoare, geometria lor diferă, iar utilizarea unui bit PH2 poate provoca alunecarea și deteriorarea capului.
Un bit PZ3 este prea mare și nu trebuie forțat în amprenta PZ2. Folosirea unei dimensiuni incorecte poate deteriora atât holșurubul, cât și bitul.
Oțel carbon cu finisaj zincat galben
Holșuruburile sunt fabricate din oțel carbon și au un finisaj zincat galben. Protecția de suprafață este recomandată pentru utilizări obișnuite la interior și în spații protejate împotriva umezelii persistente.
Produsul este potrivit în principal pentru:
- tâmplărie interioară;
- mobilier și amenajări;
- ateliere și depozite uscate;
- poduri și alte spații protejate;
- ansambluri din lemn ferite de ploaie directă;
- zone fără condens sau contact permanent cu apa.
Zincarea galbenă nu trebuie considerată automat potrivită pentru expunerea permanentă la exterior. Pentru terase, garduri, pergole, fațade sau alte lucrări expuse la intemperii trebuie utilizate șuruburi cu protecție anticorozivă adaptată mediului.
Specificații tehnice
| Tip produs | Holșurub pentru lemn și panouri derivate din lemn |
|---|---|
| Dimensiune | 5×110 mm |
| Diametru nominal | 5 mm |
| Lungime totală | 110 mm |
| Tip cap | Cap înecat |
| Tip amprentă | Pozidriv PZ2 |
| Bit necesar | PZ2 |
| Tip filet | Filet parțial |
| Material | Oțel carbon |
| Protecție de suprafață | Zincat galben |
| Culoare / finisaj | Galben |
| Formă constructivă | Cap înecat, tip DIN 7505-A |
| Materiale recomandate | Lemn, PAL și OSB cu suport adecvat |
| Utilizare principală | Șipci, rigle, rame și îmbinări lemn pe lemn |
| Mediu recomandat | Interior și spații protejate |

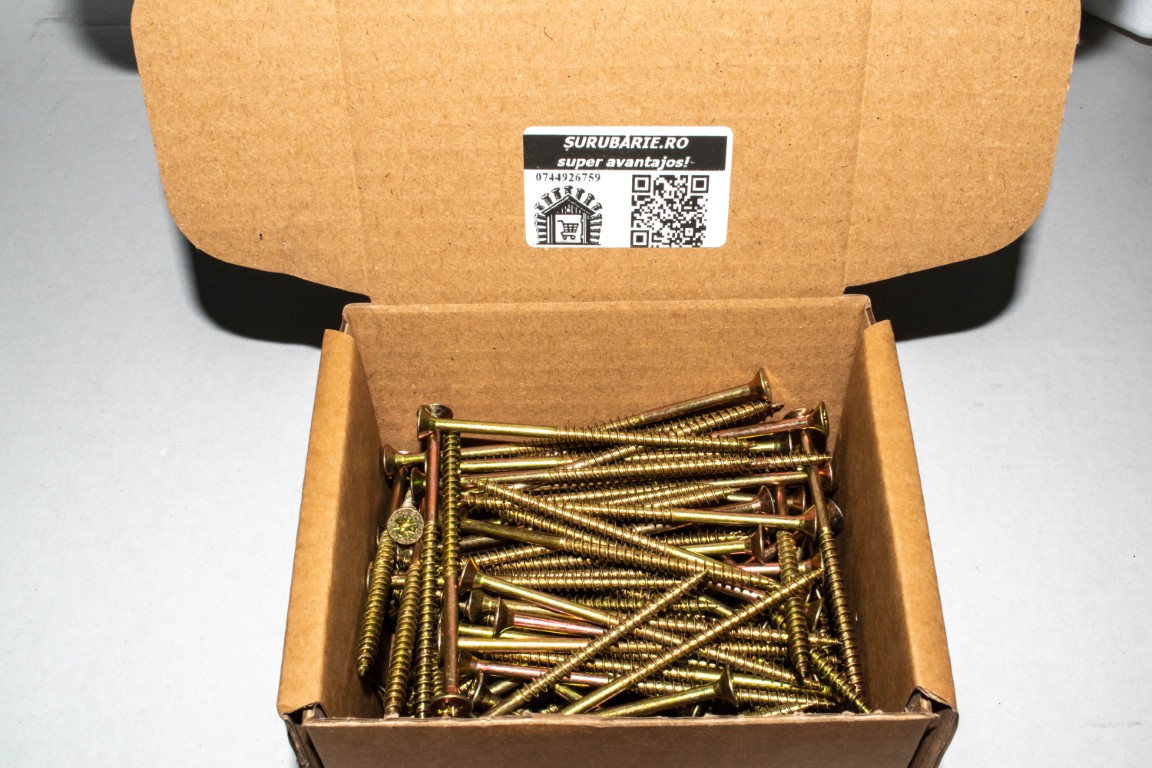

| Cantitate ambalaj | 100 bucăți/cutie |
Avantajele holșuruburilor 5×110 mm
- Bit PZ2: amprentă uzuală, potrivită pentru montaj controlat.
- Lungime de 110 mm: permite traversarea pieselor groase și ancorarea în suport.
- Diametru de 5 mm: oferă un echilibru între robustețe și solicitarea materialului.
- Filet parțial: ajută la apropierea componentelor din lemn.
- Cap înecat: poate fi poziționat la nivelul suprafeței.
- Finisaj zincat galben: potrivit pentru interior și spații protejate.
- Aplicații variate: recomandat pentru șipci, rigle, rame și panouri.
- Cutie de 100 de bucăți: cantitate practică pentru proiecte și lucrări profesionale.
Gaura de ghidaj este recomandată
Pentru un holșurub cu diametrul de 5 mm și lungimea de 110 mm, realizarea unei găuri de ghidaj este recomandată în majoritatea aplicațiilor. Aceasta reduce cuplul necesar înșurubării, limitează riscul de fisurare și ajută la menținerea traseului corect.
Găurirea prealabilă este importantă mai ales atunci când:
- se lucrează în lemn tare;
- lemnul este foarte uscat;
- holșurubul este montat aproape de marginea piesei;
- se montează mai multe șuruburi la distanțe reduse;
- este necesară o poziționare precisă;
- șurubul trebuie introdus pe aproape întreaga lungime;
- cuplul necesar montajului devine ridicat;
- există risc de despicare în direcția fibrei.
Gaura de ghidaj trebuie să fie mai mică decât diametrul exterior al filetului. Diametrul adecvat depinde de corpul interior al șurubului, densitatea lemnului și poziția prinderii.
Gaura de trecere în prima componentă
Dacă porțiunea netedă nu traversează complet prima piesă, poate fi utilă realizarea unei găuri de trecere. Aceasta permite corpului holșurubului să se deplaseze liber prin componenta exterioară, în timp ce filetul se ancorează în suport.
Gaura de trecere poate ajuta la:
- apropierea corectă a pieselor;
- reducerea spațiului dintre componente;
- evitarea blocării filetului în prima piesă;
- obținerea unei strângeri controlate;
- alinierea mai precisă a ansamblului.
Gaura de trecere nu trebuie confundată cu gaura de ghidaj. Prima permite trecerea liberă prin piesa exterioară, iar a doua pregătește materialul în care se va ancora filetul.
Recomandări pentru montaj
Pentru instalare este recomandată o mașină de înșurubat cu turație reglabilă și limitator de cuplu. Unealta trebuie să poată dezvolta cuplul necesar fără să deterioreze bitul sau amprenta șurubului.
- Măsurați grosimea tuturor pieselor din ansamblu.
- Calculați adâncimea efectivă de ancorare.
- Verificați traseul complet al holșurubului.
- Controlați poziția cablurilor și a altor elemente ascunse.
- Păstrați distanțe suficiente față de marginile lemnului.
- Marcați exact punctul de montaj.
- Realizați o gaură de ghidaj dreaptă.
- Executați o gaură de trecere dacă îmbinarea o necesită.
- Pregătiți locașul conic al capului în materialele dense.
- Folosiți un bit Pozidriv PZ2 în stare bună.
- Poziționați holșurubul perpendicular pe suprafață.
- Înșurubați la turație redusă sau moderată.
- Mențineți presiune axială constantă asupra bitului.
- Reduceți viteza înainte de poziția finală.
- Opriți strângerea când capul ajunge la nivel.
Pentru lucrările repetitive este indicată efectuarea unei probe pe un ansamblu realizat din aceleași materiale. Astfel pot fi stabilite corect diametrul găurii, cuplul și turația mașinii.
De ce este importantă alinierea?
La lungimea de 110 mm, o abatere apărută la începutul înșurubării poate determina deplasarea vârfului față de traseul planificat. Holșurubul poate ieși lateral din piesă sau poate ajunge într-o zonă nedorită.
Pentru reducerea riscului de deviere:
- realizați o gaură de ghidaj dreaptă;
- folosiți un burghiu suficient de lung și rigid;
- mențineți mașina perpendicular pe suprafață;
- evitați presiunea laterală asupra bitului;
- nu forțați șurubul dacă întâmpină un obstacol;
- verificați stabilitatea pieselor înainte de strângerea finală.
Cum se calculează ancorarea efectivă?
Adâncimea efectivă de ancorare nu este egală automat cu lungimea totală de 110 mm. Din aceasta trebuie scăzute grosimea primei piese, grosimea accesoriilor și eventualele spații dintre componente.
Înainte de montaj trebuie verificate:
- grosimea totală a pieselor traversate;
- grosimea materialului suport;
- lungimea porțiunii filetate;
- poziția zonei nefiletate;
- lungimea care va pătrunde efectiv în suport;
- distanțele față de marginile pieselor;
- direcția fibrei lemnului;
- riscul ieșirii vârfului pe partea opusă.
Pentru folosirea eficientă a filetului parțial, zona netedă trebuie să traverseze prima componentă, iar filetul să se ancoreze predominant în piesa suport.
Utilizare în PAL și OSB
Holșuruburile 5×110 mm pot fi utilizate în ansambluri care includ PAL sau OSB dacă există un suport suficient de gros și stabil. Panoul subțire nu trebuie considerat singur un suport adecvat pentru întreaga lungime.
Pentru panourile pe bază de lemn este recomandat să:
- verificați existența unui suport solid;
- realizați o gaură de ghidaj;
- păstrați o distanță suficientă față de margini;
- evitați montarea în cantul plăcilor subțiri;
- nu forțați capul sub nivelul suprafeței;
- utilizați un cuplu controlat în etapa finală;
- verificați ca vârful să nu traverseze ansamblul.
Pentru MDF sau PAL subțire, lungimea de 110 mm poate fi excesivă. Produsul trebuie ales numai dacă geometria îmbinării și materialul permit montajul în siguranță.
Diferența dintre 5×100 mm și 5×110 mm
Ambele variante au diametrul nominal de 5 mm și utilizează bit Pozidriv PZ2. Diferența de 10 mm influențează grosimea piesei care poate fi traversată și adâncimea de ancorare.
- 5×100 mm: potrivit pentru ansambluri ceva mai compacte;
- 5×110 mm: oferă lungime suplimentară pentru traversarea piesei sau pentru pătrunderea mai adâncă în suport.
Varianta de 110 mm trebuie aleasă numai dacă lungimea suplimentară este necesară. Un șurub prea lung poate traversa materialul sau poate ajunge în elemente ascunse.
Diferența dintre 5×110 mm și 6×110 mm
Cele două variante au aceeași lungime, dar diametre diferite. Diametrul influențează robustețea corpului, dimensiunea capului și presiunea exercitată asupra materialului.
- 5×110 mm: solicită mai puțin materialul și este potrivit pentru prinderi mai discrete;
- 6×110 mm: are un corp mai robust, dar necesită mai mult material în jurul traseului și folosește, în mod obișnuit, bit PZ3.
Varianta de 6 mm nu trebuie utilizată automat în locul celei de 5 mm fără verificarea materialului, a accesoriilor și a distanțelor față de margini.
Poate fi utilizat împreună cu un diblu?
Holșurubul poate fi utilizat cu un diblu numai dacă producătorul diblului indică un interval compatibil cu diametrul de 5 mm. Lungimea trebuie calculată în funcție de grosimea piesei montate și de adâncimea necesară în diblu.
Pentru o fixare în zidărie trebuie verificate:
- diametrul și lungimea diblului;
- intervalul de diametre acceptat pentru șurub;
- grosimea piesei fixate;
- adâncimea efectivă în diblu;
- tipul materialului suport;
- sarcina care urmează să fie susținută.
Holșurubul nu se introduce direct în beton, cărămidă sau BCA fără un diblu ori un alt sistem de fixare compatibil.
Este potrivit pentru lucrări structurale?
Diametrul de 5 mm și lungimea de 110 mm nu sunt suficiente pentru a declara automat produsul potrivit pentru îmbinări structurale. Pentru grinzi, căpriori, planșee sau alte elemente portante sunt necesare proprietăți mecanice documentate și dimensionarea îmbinării.
Pentru lucrări structurale trebuie utilizate șuruburi dedicate, selectate în funcție de:
- rezistența la smulgere;
- rezistența la forfecare;
- rezistența la încovoiere;
- adâncimea minimă de ancorare;
- specia și densitatea lemnului;
- distanțele față de margini;
- distanțele dintre șuruburi;
- condițiile de umiditate și expunere;
- cerințele proiectului tehnic.
Întrebări frecvente
Ce bit trebuie folosit pentru holșuruburile 5×110 mm?
Se utilizează un bit Pozidriv PZ2. Bitul trebuie introdus complet în amprentă și menținut drept pe durata înșurubării.
Pot utiliza un bit PZ3?
Nu. PZ3 este prea mare pentru această amprentă și nu trebuie forțat în capul șurubului.
Pot folosi un bit Phillips PH2?
Nu este recomandat. Profilul PH2 diferă de Pozidriv PZ2 și poate provoca alunecarea sau deteriorarea amprentei.
Holșurubul are filet complet?
Nu. Configurația uzuală pentru dimensiunea 5×110 mm este cu filet parțial, potrivit pentru apropierea pieselor din lemn.
Este necesară o gaură de ghidaj?
Este recomandată în majoritatea aplicațiilor, în special în lemn tare, lemn foarte uscat și în apropierea marginilor.
Poate fi montat fără găurire?
Montarea directă poate fi posibilă în unele tipuri de lemn moale, însă pentru lungimea de 110 mm găurirea prealabilă este recomandată pentru precizie și reducerea riscului de fisurare.
Poate fi utilizat în OSB?
Da, dacă ansamblul include un suport suficient de gros și stabil. Panoul OSB singur nu trebuie considerat automat un suport adecvat pentru întreaga lungime.
Poate fi utilizat în PAL?
Da, numai în configurații compatibile și cu un suport adecvat. Pentru PAL subțire, lungimea poate fi excesivă.
Capul poate ajunge la nivelul suprafeței?
Da, dacă materialul permite introducerea formei conice. În lemnul dens poate fi necesară pregătirea unei adâncituri.
Este recomandat pentru exterior?
Finisajul zincat galben este recomandat în principal pentru interior și spații protejate. Pentru exterior trebuie ales un șurub cu protecție anticorozivă adaptată mediului.
Este automat un șurub structural?
Nu. Utilizarea structurală necesită performanțe declarate, documentație tehnică și dimensionarea îmbinării.
De ce să aleg cutia de 100 de bucăți?
Ambalajul este potrivit pentru tâmplari, montatori și ateliere care au nevoie de holșuruburi lungi, fără achiziționarea unei cantități excesive.
Holșuruburi lungi pentru îmbinări precise în lemn
Holșuruburile pentru lemn cu cap înecat 5×110 mm, PZ2 sunt potrivite pentru fixarea șipcilor, riglelor, ramelor, profilelor și a altor componente groase din lemn sau OSB.
Diametrul de 5 mm oferă un echilibru între robustețe și solicitarea materialului, lungimea de 110 mm permite o ancorare adâncă, iar filetul parțial contribuie la apropierea pieselor. Capul înecat poate fi montat la nivelul suprafeței.
Comandă cutia de 100 de holșuruburi pentru lemn 5×110 mm și folosește pentru montaj un bit Pozidriv PZ2.
