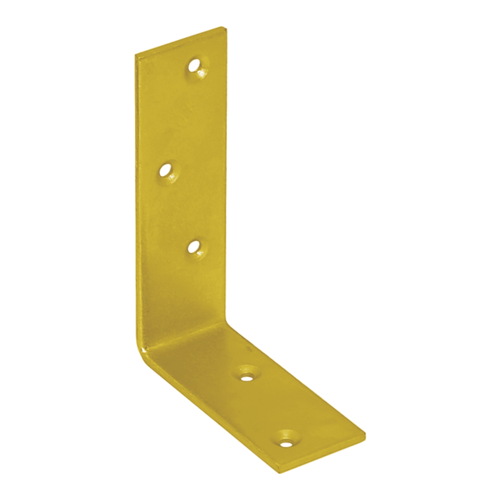

Coltar Gros pentru Grinzi Lemn 100x75x30x3 mm KB1
Colțarul gros pentru grinzi din lemn KB1 este un conector metalic pentru legarea elementelor din lemn pe două fețe perpendiculare. Brațele de 100 și 75 mm, cu lățimea de 30 mm, permit poziționarea piesei în îmbinări unde ai nevoie de o suprafață alungită de prindere.
Varianta KB1 are grosime de 3 mm și 5 găuri Ø4 mm. Alegerea se face după geometria îmbinării, spațiul disponibil și fixările prevăzute, folosind desenul tehnic al acestui cod.
La ce se folosește KB1?
- Legături între grinzi, stâlpi, traverse sau alte elemente din lemn.
- Fixarea cadrelor și ansamblurilor de dulgherie la un unghi de 90°.
- Montaj pe două suprafețe perpendiculare, cu puncte de prindere distribuite pe ambele brațe.
- Lucrări în care este necesar un colțar îngust și alungit, în locul unei piese late.
Ce diferențiază acest model?
Seria KB include lungimi, grosimi și perforații diferite. KB1 are brațe nominale de 100 și 75 mm, tablă de 3 mm și găuri de Ø4 mm. Nu transfera automat schema de fixare sau datele unei alte variante asupra acestei piese.
Desenul indică oțel DC01 și protecție galvanică Fe/Zn 12c. Finisajul este galben/auriu. Forma simplă, fără nervură centrală, lasă acces la punctele de fixare. Protecția celorlalte componente trebuie aleasă în funcție de mediul de montaj.
Cu ce se montează?
Consultă șuruburile și cuiele pentru montajul conectorilor. Pentru KB1, corelează diametrul de Ø4 mm al perforațiilor cu diametrul și capul fixării. Lungimea șurubului și distanțele față de marginea lemnului se stabilesc pentru îmbinarea utilizată.
Cum poziționezi colțarul?
- Verifică dimensiunile nominale și cotele din desen.
- Așază brațele pe suprafețele de contact și marchează punctele de prindere.
- Pregătește găurile dacă fixarea sau lemnul o cer.
- Montează elementele compatibile și verifică așezarea piesei, fără deformarea ei.
Date tehnice – KB1
| Model | KB1 |
| Dimensiuni nominale A×B×C | 100×75×30 mm |
| Grosime tablă | 3 mm |
| Perforații | 5 găuri Ø4 mm |
| Material | Oțel DC01 |
| Protecție | Zincare galvanică galbenă, Fe/Zn 12c |
| Greutate din catalog | 0,120 kg/buc. |
| Referință date tehnice | 1 bucată |
Catalogul folosește dimensiunile nominale ale modelului. Desenul cotează exteriorul brațelor la 101×76 mm; verifică toleranțele și pozițiile găurilor înainte de montaj.
Întrebări frecvente
Ce dimensiuni are KB1?
Dimensiunile nominale sunt 100×75×30 mm, cu tablă de 3 mm.
Câte găuri are și ce diametru?
Desenul indică 5 găuri Ø4 mm, distribuite pe cele două brațe.
Este zincat termic?
Protecția acestei variante este zincare galvanică galbenă, conform specificației desenului.
Are nervură centrală?
Modelul are forma simplă de colțar. Pentru altă geometrie și rigidizare, consultă gama de colțare ranforsate.
Ce sarcină suportă?
Capacitatea se verifică pentru îmbinarea completă. Consultă DOP, ETA, suportul și documentația fixărilor; grosimea piesei nu stabilește singură sarcina admisă.
Este vândut la bucată sau la set?
Produsul unitar este la bucată. La seturi, cantitatea este precizată la începutul titlului.
Compară produsele pentru lucrarea ta
Vezi colțarele metalice neranforsate, colțarele ranforsate și colțarul compact KM1. Alege geometria după elementele pe care le fixezi.
