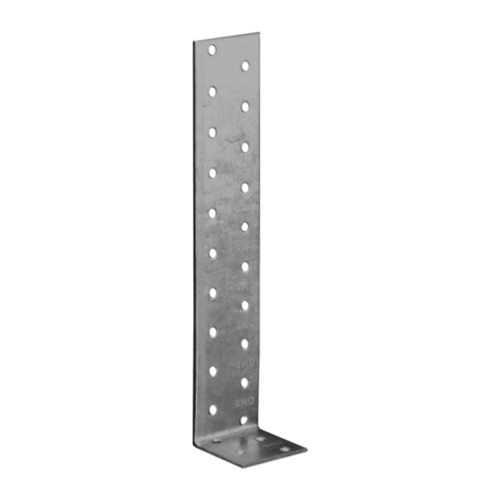

Coltar Ancora Lemn Beton 200x40x40x2 mm KK1
Colțarul de ancorare KK1 este un conector metalic pentru fixarea elementelor din lemn de un suport compatibil. Forma cu un braț lung de 200 mm și un braț scurt de 40 mm permite așezarea piesei pe fețe perpendiculare, pentru legături între stâlpi, grinzi, cadre și suporturile lor.
Varianta KK1 are lățime de 40 mm, tablă de 2 mm și 23 găuri Ø5 mm. Alegi astfel piesa după spațiul disponibil și schema de prindere, cu dimensiunile și perforațiile specifice modelului, fără să confunzi variantele apropiate din seria KK.
La ce se folosește colțarul KK1?
- Fixarea elementelor din lemn în lucrări de dulgherie și montaj.
- Legături între stâlpi, grinzi, traverse sau cadre și un suport corespunzător.
- Conexiuni lemn–beton când geometria, ancora și proiectul permit configurația aleasă.
- Îmbinări care au nevoie de un braț alungit pentru distribuirea punctelor de fixare pe lemn.
Brațul lung oferă mai multe poziții de prindere pe elementul din lemn. Brațul scurt permite realizarea legăturii pe suprafața perpendiculară, folosind elemente de fixare compatibile cu perforațiile acestei variante.
Ce diferențiază KK1 de celelalte colțare KK?
Seria include variante cu grosimi, lungimi și găuri diferite. Pentru acest cod, desenul indică 23 găuri Ø5 mm. Această variantă folosește perforații mici de Ø5 mm; modelele KK21, KK22 și KK23 au o configurație diferită, cu gaură mare pe brațul scurt.
Piesa este realizată din oțel DX51D cu protecție zincată Z275. Grosimea de 2 mm este o caracteristică a acestei piese; capacitatea conexiunii se stabilește pentru întregul montaj, împreună cu lemnul, suportul și fixările utilizate.
Cu ce se montează?
Pentru partea de lemn, consultă șuruburi și cuie pentru montarea conectorilor. Pot fi luate în calcul și șuruburi de dulgherie, dacă documentația fixării permite montarea prin conector. Verifică diametrul, forma capului, pătrunderea în lemn și distanțele față de margini. Un șurub care intră în gaură nu reproduce automat performanța unei îmbinări evaluate cu cuie ANCHOR Ø4×50 mm.
Pentru prinderea în beton se verifică întâi configurația completă a legăturii. KK1 nu are gaura mare a modelelor KK21–KK23; o ancoră M8 sau M12 nu se alege doar din titlul categoriei. Consultă ancorele conexpand numai pentru soluții ale căror diametru, reazem, adâncime și distanțe de montaj sunt compatibile cu piesa și proiectul.
Cum se realizează prinderea?
- Verifică dimensiunile elementelor și poziția colțarului în îmbinare.
- Așază ambele brațe pe suprafețele de contact și stabilește schema de fixare.
- Montează elementele de fixare compatibile cu găurile și cu suportul ales.
- Verifică strângerea, așezarea piesei și stabilitatea întregului ansamblu.
Date tehnice – KK1
| Model | KK1 |
| Dimensiuni nominale | 200×40×40 mm |
| Grosime tablă | 2 mm |
| Perforații | 23 găuri Ø5 mm |
| Material | Oțel DX51D |
| Protecție | Zincat Z275 |
| Greutate din catalog | 0,140 kg/buc. |
| Referință date tehnice | 1 bucată |
Întrebări frecvente
Ce dimensiuni are KK1?
Dimensiunile nominale sunt 200×40×40 mm, cu tablă de 2 mm.
Are gaură mare pentru ancorare?
Acest model are 23 perforații Ø5 mm. Pentru o altă configurație de găuri verifică desenul variantei KK dorite.
Poate lega lemnul de beton?
Seria KK este destinată și acestor legături, atunci când configurația este compatibilă. Selectează ancora după perforație, beton și solicitările proiectului.
Ce sarcină poate suporta?
Rezistența depinde de geometria îmbinării, fixări și suport. Consultă DOP și ETA disponibile în documentele produsului pentru configurația utilizată.
Este protejat prin zincare?
Da. Oțelul este protejat prin zincare Z275. Potrivirea pentru mediul de utilizare se verifică și pentru celelalte componente ale îmbinării.
Prețul este pentru o bucată?
Produsul unitar se vinde la bucată. Pentru un set, cantitatea este precizată la începutul titlului produsului ales.
Întrebări practice înainte de montaj
Trebuie folosite toate cele 23 de găuri?
Nu se alege schema prin simpla numărare a perforațiilor. Folosește pozițiile și numărul fixărilor prevăzute pentru îmbinarea și revizia piesei, verificând împreună desenul tehnic și ETA. Găurile disponibile oferă poziții de montaj; nu reprezintă o instrucțiune universală de umplere.
Pot folosi șuruburi obișnuite pentru lemn?
Alege șuruburi documentate pentru conectori sau pentru configurația respectivă, cu un cap care reazemă corect pe tablă și lungime suficientă în lemn. Nu transfera automat valorile dintr-o schemă cu cuie către orice șurub.
Se poate găuri suplimentar sau îndoi piesa?
Nu modifica perforațiile, raza de îndoire sau unghiul pentru a compensa o piesă aleasă greșit. O astfel de intervenție poate afecta geometria și protecția și necesită o soluție tehnică verificată.
Este potrivit pentru ploaie sau mediu marin?
Zincarea nu înseamnă inox și nu justifică utilizarea în orice mediu. Verifică expunerea, umiditatea și protecția întregului ansamblu; păstrează piesele ferite de deteriorarea stratului și inspectează îmbinarea periodic.
Compară soluțiile de montaj
Pentru o gaură mare pe brațul scurt, compară KK21; pentru tablă de 4 mm și altă perforare, verifică KK11. Nu sunt înlocuitori automați: geometria, fixările și performanțele se verifică pentru modelul ales. Vezi și colțare metalice pentru lemn neranforsate. Pentru o îmbinare compactă cu brațe egale poți consulta colțarul KM1 40×40×40×2 mm, cu altă geometrie. Alege piesa după desenul și cerințele propriei lucrări.
