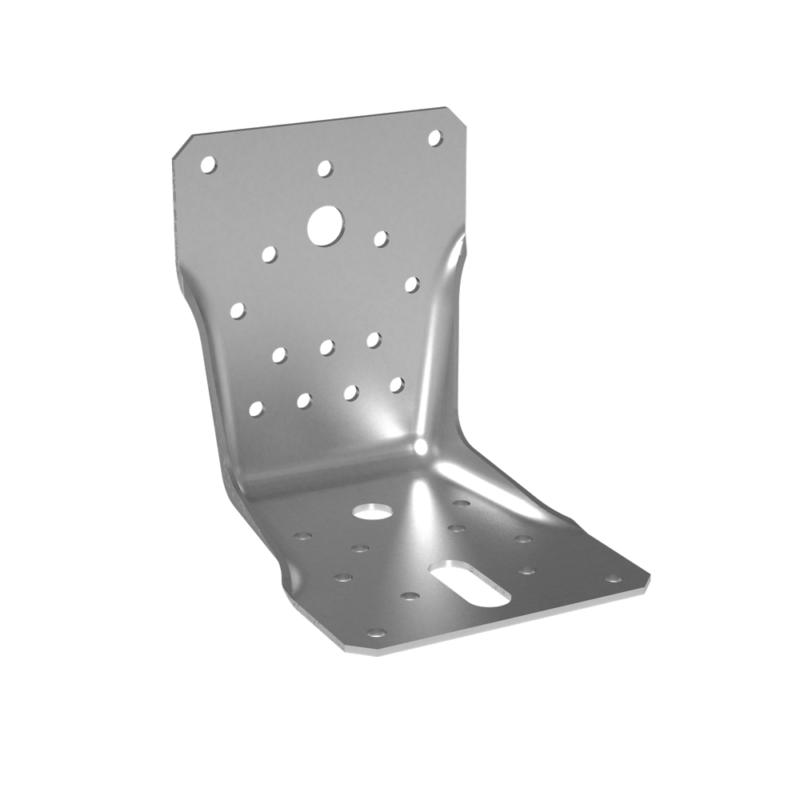

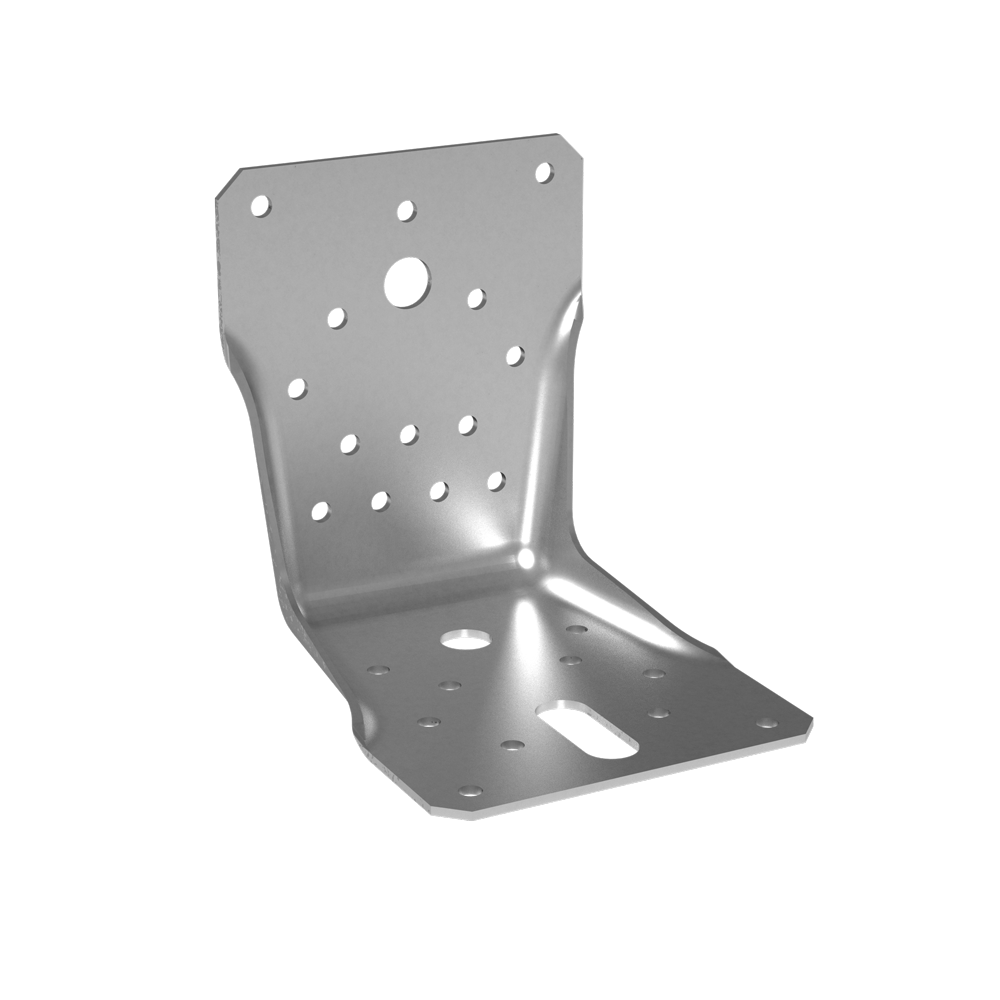

Coltar Lemn Dublu Ranforsat 105x105x90x2 mm LBS105
LBS 105 este un colțar metalic ranforsat pe ambele laturi, pentru îmbinări la 90° între elemente din lemn. Brațele de 105 mm și lățimea de 90 mm oferă o suprafață de prindere perforată, utilă pentru montarea grinzilor, montanților și traverselor în configurații compatibile.
Nervurile formate în zona îndoiturii rigidizează piesa. Alegi astfel un conector compact, cu mai multe poziții pentru fixare, fără să realizezi o piesă specială pentru fiecare îmbinare. Varianta LBS 105 are tablă de 2 mm și greutate de aproximativ 0,28 kg pe bucată.
La ce se folosește LBS 105?
- Legături între grinzi și montanți din lemn, unde geometria permite prinderea pe două fețe perpendiculare.
- Fixarea traverselor și întărirea colțurilor în cadre din lemn.
- Lucrări de dulgherie, amenajări și reparații ale îmbinărilor compatibile.
- Montarea unor elemente auxiliare din lemn pe suporturi adecvate, cu elementele de fixare alese pentru fiecare suport.
Ranforsarea reduce deformarea locală a colțarului, însă rezistența îmbinării depinde și de lemn, șuruburi sau cuie, poziția găurilor folosite și direcția efortului. Pentru o îmbinare portantă, alegerea se face după documentația produsului și proiect.
Ce aduce ranforsarea pe ambele laturi?
Forma profilată susține zona de trecere dintre cele două brațe și păstrează suprafețele perforate accesibile pentru montaj. Este o soluție practică atunci când vrei să unești elemente la un unghi drept și ai nevoie de mai multe puncte de prindere. LBS 105 nu se alege doar după mărimea aparentă: verifică grosimea de 2 mm și dimensiunile din tabel.
Cu ce se fixează colțarul în lemn?
Folosește șuruburi și cuie pentru montarea conectorilor, compatibile cu perforațiile și cu cerințele documentației tehnice. Găurile mici și cele mari au roluri diferite în configurația îmbinării; nu presupune că orice șurub care trece printr-o gaură asigură aceeași rezistență.
Pentru alte soluții de prindere poți consulta și categoria șuruburi de dulgherie. Alege lungimea și diametrul după grosimea lemnului, distanțele față de margini și solicitările îmbinării.
Configurația evaluată pentru LBS105 folosește cuie inelate ANCHOR Ø4 × 50 mm: 24 pe colțar și 48 pentru conexiunea cu două colțare. Aceasta este o schemă specifică din documentație, nu o regulă pentru toate aplicațiile. Șuruburile pentru conectori și anumite șuruburi de dulgherie pot fi utilizate în alte configurații documentate pentru fixare prin tablă; nu preiau automat performanța conexiunii evaluate cu cuie.
Cum se montează?
- Verifică unghiul și poziția elementelor de lemn; fețele de contact trebuie să permită așezarea corectă a ambelor brațe.
- Așază colțarul și stabilește schema de fixare conform aplicației și documentației.
- Folosește elemente de fixare compatibile, respectând distanțele față de capete și margini.
- Realizează prinderea fără deformarea tablei și verifică stabilitatea îmbinării.
Date tehnice – LBS 105
| Model | LBS 105 |
| Dimensiuni brațe × lățime | 105×105×90 mm |
| Grosime tablă | 2 mm |
| Unghi nominal | 90° |
| Ranforsare | Nervuri pe ambele laturi |
| Perforații | 24 găuri Ø5 mm, 2 găuri rotunde Ø12 mm și o fantă de 12 mm lățime |
| Material | Oțel DX51D |
| Protecție | Zincare Z275 |
| Greutate | 0,28 kg/buc. |
| Vânzare | 1 bucată |
Întrebări frecvente
Este un colțar ranforsat?
Da. Are nervuri formate pe ambele laturi, în zona îndoiturii.
Care este grosimea acestei variante?
LBS 105 are 2 mm. Grosimea nu este aceeași la toate dimensiunile seriei.
Poate fi folosit pentru o îmbinare portantă?
Da, în configurația potrivită proiectului. Performanța din DoP privește o conexiune evaluată cu două colțare, nu o sarcină admisă universală pentru o singură piesă. Verifică schema, lemnul, fixările și direcția efortului în ETA.
Trebuie folosite toate găurile?
Schema de prindere se stabilește din documentație și proiect. Nu se poate deduce o regulă universală doar din numărul de perforații.
Este zincat?
Da, oțelul are acoperire zincată Z275. Protecția se verifică pentru umiditatea și expunerea reală; zincarea nu oferă o garanție universală pentru ploaie directă, umezeală persistentă ori medii agresive. Alege și fixări cu protecție compatibilă.
Prețul este pentru o bucată?
Da, această pagină este pentru produsul unitar. Setul separat, atunci când este ales, are preț pentru întreaga cantitate indicată.
Cum citesc găurile și fanta?
Modelul are 24 găuri mici Ø5 mm, două găuri rotunde Ø12 mm și o fantă separată de 12 mm lățime. Fanta nu se numără ca a treia gaură rotundă.
Pot fixa piesa în beton sau oțel?
Familia acoperă și configurații lemn–beton ori lemn–oțel, dar trebuie verificată conexiunea exactă și documentația ancorei sau a bolțului. Diametrul unei găuri nu stabilește singur tipul fixării, adâncimea de ancorare ori capacitatea.
Alege conectorul potrivit îmbinării
Compară și LBS90, 90 × 90 × 60 mm, cu tablă de 1,5 mm. Diferă suprafața de contact, grosimea și perforarea; variantele nu se înlocuiesc automat într-o îmbinare calculată.
Compară dimensiunile în categoria colțare metalice pentru lemn ranforsate sau vezi alternativa colțar KP1 90×90×65×2,5 mm, cu geometrie și grosime diferite. Pentru alte tipuri de legături consultă colțare și conectori pentru lemn.
Desen, DoP și schema de montaj
În fila FIȘE PRODUS găsești desenul exact și declarația de performanță. Geometria LBS105 din ETA 22/0631 se citește împreună cu condițiile conexiunii cu două colțare și numărul și tipul fixărilor evaluate. Documentul PPWR privește ambalajele și nu înlocuiește DoP-ul produsului.
