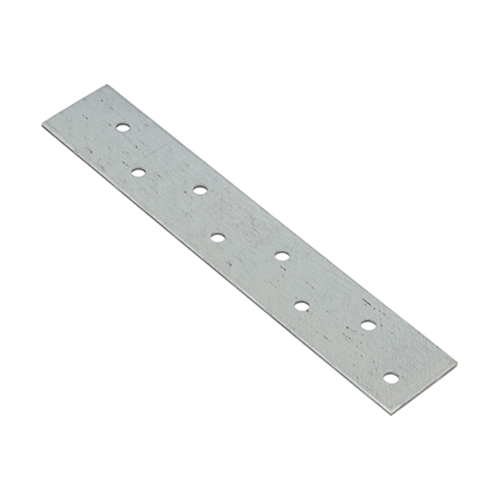

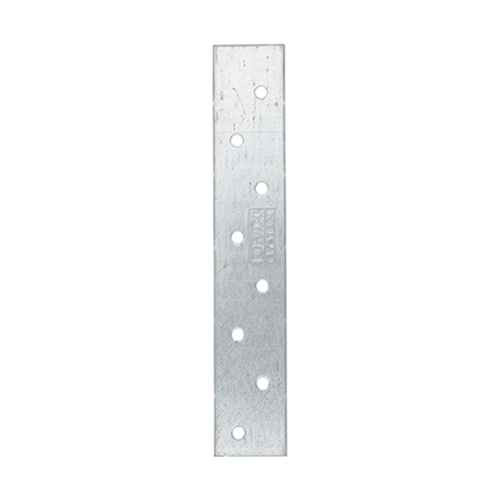

Conector Plat pentru Lemn cu Gauri Decalate 170x30x2 mm LG0
Conectorul plat LG0 este o piesă metalică dreaptă pentru legarea elementelor din lemn pe suprafețe aflate în același plan. Lungimea de 170 mm și lățimea de 30 mm permit poziționarea peste zona îmbinării, cu fixări distribuite de-a lungul piesei.
Varianta LG0 are grosime de 2 mm și 8 găuri Ø5 mm. Forma plată permite realizarea unei legături fără un braț îndoit la 90°, când configurația lucrării cere o piesă de contact dreaptă.
La ce se folosește LG0?
- Legături între elemente din lemn cu fețe coplanare.
- Fixări la rame, cadre, traverse și alte ansambluri din lemn.
- Montaj peste o zonă de îmbinare, cu prinderi pe ambele părți ale acesteia.
- Lucrări de tâmplărie și dulgherie în care este potrivit un conector drept, îngust și perforat.
De ce alegi un conector plat?
Piesa se așază pe fața elementelor, iar găurile permit marcarea și distribuirea punctelor de fixare. Lungimea, grosimea și diametrul perforațiilor trebuie corelate cu lemnul și cu șuruburile alese. Modelul LG0 are 8 găuri Ø5 mm, conform desenului propriu.
Materialul este oțel DX51D, cu protecția Zinc alb (Z275 MAC). Seria include variante cu materiale și protecții diferite, de aceea verifică finisajul și datele modelului ales înainte de montaj.
Cu ce se fixează pe lemn?
Consultă șuruburile și cuiele pentru montajul conectorilor. Verifică diametrul și capul fixării, lungimea de pătrundere în lemn și distanțele față de margini. Desenul LG0 arată perforații simple Ø5 mm.
Cum se montează?
- Aliniază elementele și verifică suprafața pe care se așază conectorul.
- Poziționează piesa peste îmbinare, după schema de montaj.
- Marchează punctele de prindere și pregătește lemnul dacă este necesar.
- Montează fixările compatibile și verifică așezarea piesei fără deformare.
Date tehnice – LG0
| Model | LG0 |
| Lungime | 170 mm |
| Lățime | 30 mm |
| Grosime | 2 mm |
| Perforații | 8 găuri Ø5 mm |
| Material | Oțel DX51D |
| Protecție | Zinc alb (Z275 MAC) |
| Greutate din catalog | 0,080 kg/buc. |
| Referință date tehnice | 1 bucată |
Întrebări frecvente
Ce dimensiuni are LG0?
Conectorul are 170×30 mm și grosime de 2 mm.
Este o piesă plată sau un colțar?
Este o piesă plată, pentru fețe aflate în același plan. Pentru două fețe perpendiculare, alege un colțar potrivit îmbinării.
Câte găuri are?
Desenul indică 8 găuri Ø5 mm. Pozițiile și toleranțele se verifică în documentul atașat.
Ce protecție anticorozivă are?
Zinc alb (Z275 MAC). Folosește fixări și condiții de montaj compatibile cu protecția piesei.
Ce sarcină suportă?
Capacitatea se verifică pentru legătura completă, împreună cu lemnul și fixările. Consultă DOP și documentația proiectului; dimensiunile nu stabilesc singure sarcina admisă.
Prețul este la bucată?
Produsul unitar se vinde la bucată. Cantitatea unui set este indicată la începutul titlului.
Alte soluții pentru îmbinări din lemn
Pentru îmbinări la 90°, compară colțarele metalice neranforsate și colțarele ranforsate. Un exemplu compact este colțarul KM1, cu altă geometrie față de conectorul plat LG.
