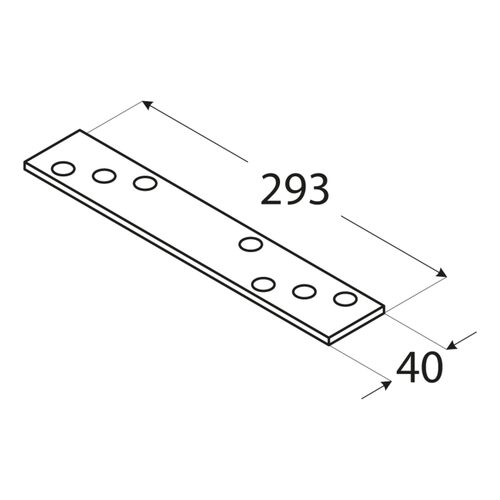

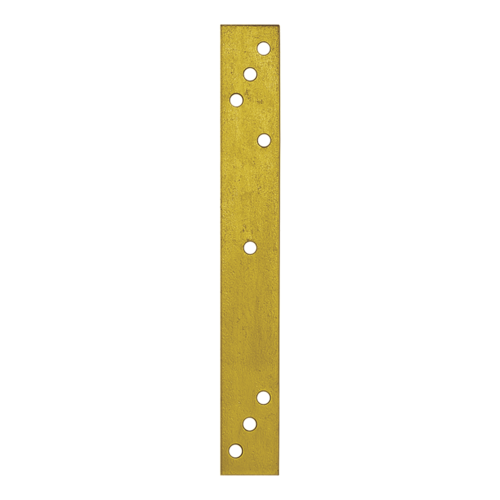

Conector Plat pentru Lemn cu Gauri Decalate 293x40x5 mm LG3
Conectorul plat LG3 este o piesă metalică dreaptă pentru legarea elementelor din lemn pe suprafețe aflate în același plan. Lungimea de 293 mm și lățimea de 40 mm permit poziționarea peste zona îmbinării, cu fixări distribuite de-a lungul piesei.
Varianta LG3 are grosime de 5 mm și 8 găuri Ø7,5 mm. Forma plată permite realizarea unei legături fără un braț îndoit la 90°, când configurația lucrării cere o piesă de contact dreaptă.
La ce se folosește LG3?
- Legături între elemente din lemn cu fețe coplanare.
- Fixări la rame, cadre, traverse și alte ansambluri din lemn.
- Montaj peste o zonă de îmbinare, cu prinderi pe ambele părți ale acesteia.
- Lucrări de tâmplărie și dulgherie în care este potrivit un conector drept, îngust și perforat.
De ce alegi un conector plat?
Piesa se așază pe fața elementelor, iar găurile permit marcarea și distribuirea punctelor de fixare. Lungimea, grosimea și diametrul perforațiilor trebuie corelate cu lemnul și cu șuruburile alese. Modelul LG3 are 8 găuri Ø7,5 mm, conform desenului propriu.
Materialul este oțel S235, cu protecția Zincare galvanică galbenă Fe/Zn 12. Seria include variante cu materiale și protecții diferite, de aceea verifică finisajul și datele modelului ales înainte de montaj.
Cu ce se fixează pe lemn?
Consultă șuruburile și cuiele pentru montajul conectorilor. Verifică diametrul și capul fixării, lungimea de pătrundere în lemn și distanțele față de margini. Secțiunea desenului arată teșirea perforațiilor; alege un cap compatibil cu profilul găurii.
Cum se montează?
- Aliniază elementele și verifică suprafața pe care se așază conectorul.
- Poziționează piesa peste îmbinare, după schema de montaj.
- Marchează punctele de prindere și pregătește lemnul dacă este necesar.
- Montează fixările compatibile și verifică așezarea piesei fără deformare.
Date tehnice – LG3
| Model | LG3 |
| Lungime | 293 mm |
| Lățime | 40 mm |
| Grosime | 5 mm |
| Perforații | 8 găuri Ø7,5 mm |
| Material | Oțel S235 |
| Protecție | Zincare galvanică galbenă Fe/Zn 12 |
| Greutate din catalog | 0,440 kg/buc. |
| Referință date tehnice | 1 bucată |
Întrebări frecvente
Ce dimensiuni are LG3?
Conectorul are 293×40 mm și grosime de 5 mm.
Este o piesă plată sau un colțar?
Este o piesă plată, pentru fețe aflate în același plan. Pentru două fețe perpendiculare, alege un colțar potrivit îmbinării.
Câte găuri are?
Desenul indică 8 găuri Ø7,5 mm. Pozițiile și toleranțele se verifică în documentul atașat.
Ce protecție anticorozivă are?
Zincare galvanică galbenă Fe/Zn 12. Folosește fixări și condiții de montaj compatibile cu protecția piesei.
Ce sarcină suportă?
Capacitatea se verifică pentru legătura completă, împreună cu lemnul și fixările. Consultă DOP și documentația proiectului; dimensiunile nu stabilesc singure sarcina admisă.
Prețul este la bucată?
Produsul unitar se vinde la bucată. Cantitatea unui set este indicată la începutul titlului.
Alte soluții pentru îmbinări din lemn
Pentru îmbinări la 90°, compară colțarele metalice neranforsate și colțarele ranforsate. Un exemplu compact este colțarul KM1, cu altă geometrie față de conectorul plat LG.
