Descriere produs – Papuc Grinda Tip A 76X122x75X2 WB 23

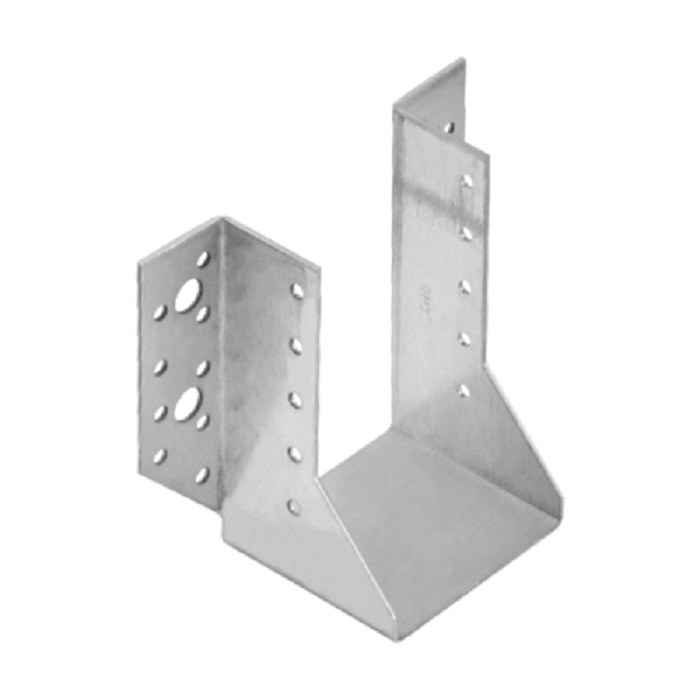

Papucul de grindă Domax WB23, tip A, susține capătul unei grinzi, cu aripile de fixare orientate spre exterior. Se folosește în îmbinări în care geometria conectorului, elementul portant și fixările au fost alese împreună. Poate fi util la planșee, terase, pergole ori acoperișuri, în condițiile stabilite de proiectul îmbinării.
Alegerea dimensiunii și spațiul de montaj

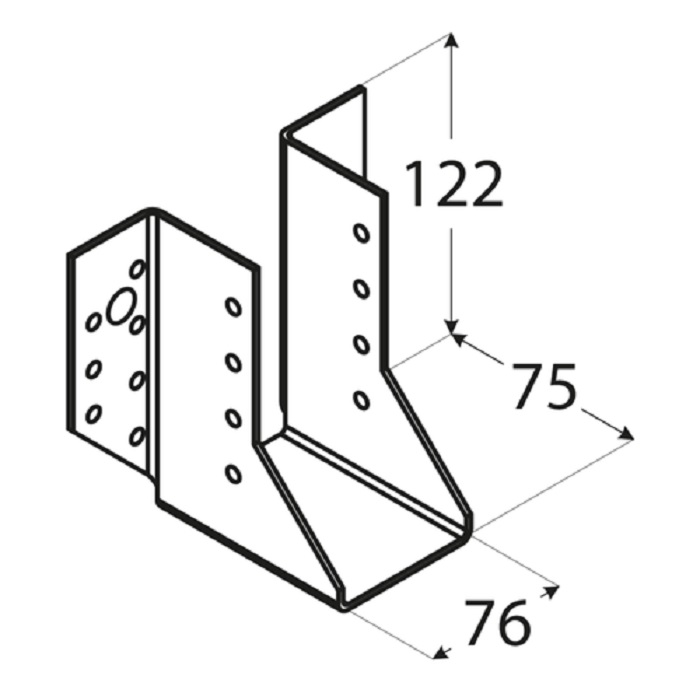

Modelul se identifică prin dimensiunea nominală 76×122×75×2 mm. Desenul oficial arată lățimea de 76 mm, cu toleranță −0,5/+1 mm, și înălțimea efectivă de 124 mm, cu toleranță −1/+2 mm. Titlul păstrează nominalul comercial de 122 mm; la încadrare se verifică separat cota efectivă și secțiunea reală a lemnului. Prevede spațiul necesar introducerii, fără a forța sau deforma papucul.
Date tehnice documentate pentru WB23
| Caracteristică | Valoare |
|---|---|
| Tip și dimensiune nominală | Tip A, aripi spre exterior; 76×122×75×2 mm |
| Lățime în desen | 76 mm, toleranță −0,5/+1 mm |
| Înălțime efectivă | 124 mm, toleranță −1/+2 mm; nominal comercial 122 mm |
| Talpă și gabarit | Talpă nominală 75 mm; gabarit separat 78,6 mm |
| Grosimea tablei | 2 mm, toleranță ±0,1 mm |
| Perforații | 28×Ø5 mm, dispuse 18+10, și 4×Ø11 mm; diametre cu toleranță −0,1/+0,4 mm |
| Material și protecție | Oțel DX51D cu acoperire de zinc Z275 |
| Documentație | Desen oficial WB23, declarație de performanță, ETA 22/0631 și instrucțiuni de montaj |
Montaj și alegerea fixărilor

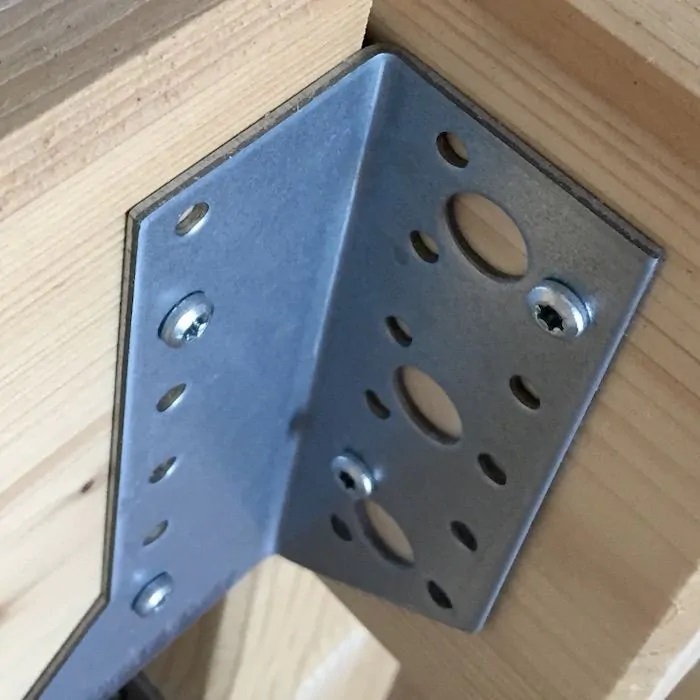

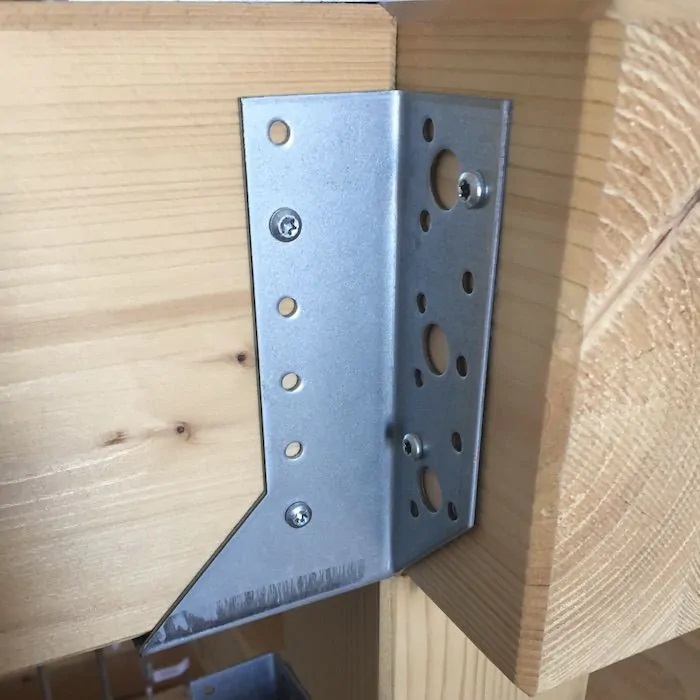

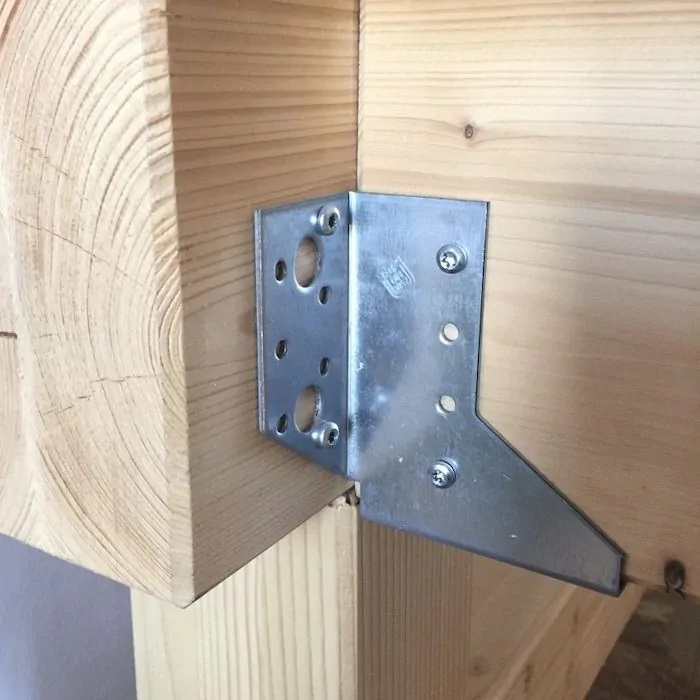

Așază capătul grinzii pe talpă și verifică poziția papucului față de elementul portant. Respectă distanțele față de marginile și capetele lemnului, direcția efortului și schema de fixare prevăzută. Găurile piesei nu stabilesc singure capacitatea îmbinării.
Pentru WB23, ETA 22/0631, revizia 23.06.2026, prezintă figura 187 la pagina 130 și tabelul 79 la pagina 136. Configurația indică cuie ANCHOR Ø4×50 și 16 fixări, cu pozițiile și condițiile precizate în evaluare. Nu se confundă cele 28 de găuri Ø5 cu numărul fixărilor din configurația evaluată și nu se transferă schema papucului WBZ23 cu aripi interioare.
Catalogul seriei WB menționează cuie ANCHOR Ø4, șuruburi pentru conectori ANW–ANCHOR Ø5 cu locaș Torx20, șuruburi pentru lemn Ø5/Ø10, buloane M10 și ancore M10 pentru beton. Alege familia și varianta documentată pentru suportul și proiectul concret. Un șurub de conectori sau de dulgherie nu moștenește performanța prinderii în cuie doar pentru că încape într-o gaură.
Documente și întreținere
Consultă desenul WB23, declarația de performanță, ETA completă și instrucțiunile de montaj din Documente. Valorile declarate se folosesc numai cu configurația și condițiile la care se referă. Protejează zincarea de deteriorări și verifică adecvarea ei pentru umiditatea și mediul de utilizare; Z275 nu este o promisiune de utilizare în orice expunere.
Întrebări frecvente
1. Pentru ce lățime de grindă se alege WB23?
Modelul este nominal pentru o lățime de 76 mm. Măsoară lemnul real și verifică toleranțele desenului, inclusiv spațiul necesar introducerii.
2. De ce apare 122 mm în titlu și 124 mm în desen?
122 mm este înălțimea nominală comercială, iar 124 mm este cota efectivă. Nominalul identifică modelul căutat; montajul se verifică după piesă și desen.
3. Ce înseamnă tip A?
Aripile de fixare sunt orientate spre exterior. Verifică spațiul lateral disponibil și accesul la pozițiile de fixare din configurația aleasă.
4. Câte găuri are o piesă?
Desenul indică 28 de găuri Ø5 mm, dispuse 18+10, și patru găuri Ø11 mm. Se folosesc pozițiile cerute de schema de montaj documentată.
5. Pot folosi orice șurub care intră în Ø5?
Nu. Fixarea trebuie identificată și justificată pentru îmbinare. Diametrul găurii nu dovedește singur compatibilitatea sau echivalența performanței cu a cuielor.
6. WB23 și WBZ23 se pot înlocui direct?
Nu se presupune interschimbabilitatea. WB23 are aripi exterioare, iar WBZ23 are aripi interioare; geometria și configurațiile de fixare se verifică pentru modelul exact.
7. Pot folosi găurile Ø11 pentru orice ancoră?
Nu. Catalogul menționează ancore M10 pentru serie, însă suportul, ancora exactă, distanțele și eforturile se verifică separat.
8. Există o sarcină admisă universală pentru WB23?
Nu se deduce o asemenea valoare din dimensiuni sau din numărul găurilor. Proiectul, fixările și condițiile documentației trebuie corelate pentru îmbinarea concretă.
