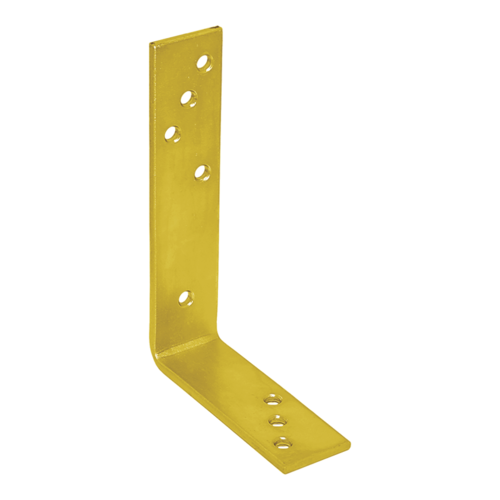

Colțar KB3 — 180 × 120 × 40 mm, tablă de 5 mm
KB3 permite realizarea unei legături la 90° între elementele îmbinării. Tabla de 5 mm și aripile perforate oferă puncte de fixare bine definite. Piesa este din oțel S235, cu zincare galvanică Fe/Zn 12 și finisaj galben. Brațele au lungimi diferite: alege orientarea înainte de marcarea găurilor.
Unde se folosește și cum îl alegi
Poate fi utilizat la legături între elemente din lemn și, într-o soluție de îmbinare proiectată corespunzător, la legături lemn–beton sau lemn–oțel. Alegerea depinde de dimensiunile elementelor, direcția eforturilor, suport și fixări. Grosimea colțarului singură nu stabilește sarcina admisă.
Compară lungimea fiecărui braț, lățimea și suprafața de sprijin cu locul de montaj. Lasă loc pentru sculă și respectă distanțele de la fixări la marginea și capătul lemnului. Pentru o structură portantă, configurația se stabilește prin proiect.
Dimensiuni și perforații
- Dimensiuni nominale: 180 × 120 × 40 mm.
- Grosimea tablei: 5 mm.
- 8 găuri rotunde Ø7,5 mm în total, repartizate 5 + 3 pe aripi. Toleranța diametrului este de +0,4/−0,1 mm.
- Unghi de îmbinare: 90°.
Cotele nominale ale brațelor sunt 180 × 120 mm; desenul individual cotează exteriorul la 181 × 121 mm. Păstrează aceeași referință de măsurare când verifici spațiul de montaj.
Fixări și montaj
- Așază colțarul pe suprafețe care permit contactul stabil al aripilor, în orientarea aleasă.
- Marchează pozițiile din schema de fixare și verifică distanțele la margini. Pregăurește când o cere documentația fixării.
- Folosește tipul, lungimea și numărul de fixări prevăzute pentru îmbinare. Strânge controlat, fără a deforma piesa sau a deteriora lemnul.
- Verifică sprijinul, alinierea și toate punctele de prindere înainte de solicitarea îmbinării.
Schema evaluată lemn–lemn indică 7 cuie ANCHOR Ø4 × 50 mm pentru fiecare colțar, respectiv 14 pentru îmbinarea cu două colțare. Aceasta descrie configurația evaluată, nu o sarcină universală a unei piese. Numărul găurilor disponibile și numărul fixărilor folosite într-o anumită schemă nu sunt întotdeauna identice.
Pot fi relevante și șuruburile și cuiele pentru montajul conectorilor sau șuruburile de dulgherie, dacă documentația lor și soluția de îmbinare permit folosirea în colțar. Simpla potrivire în gaură nu transferă performanțele schemei evaluate. La beton, ancora trebuie aleasă pentru suport, eforturi și geometria de prindere.
Protecție și întreținere
Zincarea protejează suprafața de oțel. Alege protecția potrivită mediului și fixări compatibile din punct de vedere al coroziunii. Evită deteriorarea stratului protector și expunerea la condiții pentru care îmbinarea nu a fost verificată; nu considera zincarea o garanție de utilizare în orice mediu exterior. Depozitează piesele în spații închise și protejează-le la transport; muchiile pot fi ascuțite. Instrucțiunile de utilizare și siguranță includ întreținerea și depozitarea.
Documentație pentru alegere și montaj
Documentele produsului includ desenul individual KB3 și declarația de performanță în limba română. Consultă geometria familiei KB în evaluarea tehnică europeană și tabelul fixărilor evaluate, împreună cu desenul individual și declarația de performanță a modelului. Compară și celelalte colțare neranforsate când ai nevoie de alte dimensiuni.
Compară geometria înainte de alegere
Vezi și KB2, 120 × 80 × 35 mm, tablă de 4 mm și KB4, 150 × 150 × 40 mm, tablă de 5 mm. Lungimile, grosimea și perforațiile diferă; nu transfera schema de fixare sau performanțele între variante numai după aspect.
Întrebări frecvente
Ce înseamnă dimensiunile din denumire?
Sunt dimensiunile nominale ale modelului. Cotele nominale ale brațelor sunt 180 × 120 mm; desenul individual cotează exteriorul la 181 × 121 mm. Păstrează aceeași referință de măsurare când verifici spațiul de montaj.
Câte găuri are KB3?
8 găuri rotunde Ø7,5 mm în total, repartizate 5 + 3 pe aripi. Toleranța diametrului este de +0,4/−0,1 mm.
Ce diametru de fixare trebuie ales?
Găurile au diametrul nominal de 7,5 mm, cu toleranță de +0,4/−0,1 mm. Pentru pozițiile exacte, consultă desenul individual. Alege fixarea și verifică schema îmbinării; diametrul unei găuri nu reprezintă o recomandare de șurub cu aceeași dimensiune.
Pot folosi șuruburi pentru conectori sau de dulgherie?
Da, în configurații pentru care fixarea și îmbinarea sunt documentate. Verifică diametrul tijei, forma capului, lungimea de ancorare și suportul. Nu presupune aceeași capacitate ca la schema cu alt tip de fixare.
Trebuie ocupate toate găurile?
Urmează schema îmbinării. Documentația indică 7 cuie ANCHOR Ø4 × 50 mm pentru fiecare colțar, respectiv 14 pentru îmbinarea cu două colțare; nu înlocui această verificare cu regula generală de a umple orice gaură disponibilă.
Poate fi prins în beton?
Într-o îmbinare lemn–beton dimensionată corespunzător, cu ancoră compatibilă și distanțe de montaj verificate. Schema lemn–lemn nu stabilește automat performanța în beton.
Ce greutate poate susține?
Nu există o valoare unică sigură pentru toate montajele. Rezistența îmbinării depinde de schema de solicitare, suport, fixări și condițiile de montaj; se verifică folosind documentația tehnică și proiectul.
Pot modifica găurile sau îndoi piesa?
Nu modifica geometria pentru a adapta montajul fără o soluție tehnică verificată. Alege modelul și fixările potrivite spațiului disponibil.
