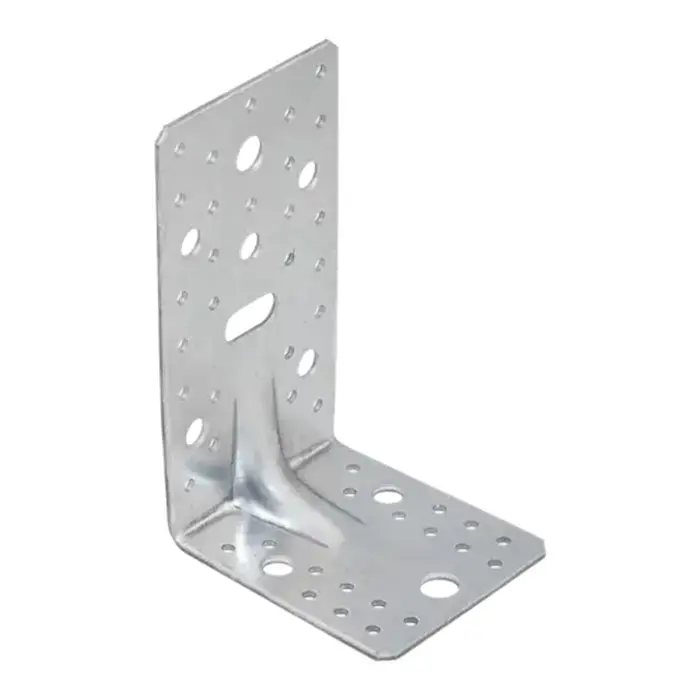

Colțar ranforsat KP6 172 × 105 × 90 mm, tablă de 3 mm
KP6 este un colțar metalic cu aripi inegale, pentru îmbinări între elemente din lemn așezate la 90°. Aripile de 172 mm și 105 mm permit o îmbinare cu suprafețe de contact diferite. Lățimea este de 90 mm, iar tabla de 3 mm are o nervură de ranforsare în zona unghiului.
Când alegi acest model?
Alege KP6 când geometria îmbinării permite aripile de 172 și 105 mm și ai nevoie de o distribuție diferită a fixărilor pe cele două fețe. Este util la cadre, montanți și traverse din lemn, în detalii proiectate pentru acest tip de conector. Aripa mai lungă nu înseamnă automat o sarcină admisă mai mare: lemnul, fixările, distanțele și direcția solicitării se verifică împreună.
- Îmbinări lemn–lemn la unghi drept, între fețe cu lungimi disponibile diferite.
- Cadre și ansambluri în care o aripă mai lungă permite poziționarea fixărilor în schema prevăzută.
- Consolidări locale unde colțarul poate avea contact corect cu ambele elemente, fără deformare sau rosturi forțate.
Date tehnice
| Model | KP6 |
|---|---|
| Dimensiunile aripilor | 172 × 105 mm |
| Lățime | 90 mm |
| Grosimea tablei | 3 mm |
| Material | Oțel DX51D |
| Finisaj | Zincat, protecție Z275 |
| Unghiul dintre aripi | 90° |
| Găuri în total, pe ambele aripi | 44 × Ø5 mm, 6 × Ø11 mm și 3 × Ø14 mm, în total pe ambele aripi |
| Perforație suplimentară | O fantă alungită de 14 × 28 mm ca gabarit, distinctă de găurile rotunde. |
| Evaluare tehnică | ETA 22/0631; configurațiile de montaj și performanțele sunt descrise în documentele atașate. |
Cu ce elemente de fixare se montează?
Pentru îmbinările structurale, folosește fixările prevăzute de configurația de montaj. Instrucțiunile pentru această familie de conectori indică cuie inelate Ø4 mm, cu lungime de cel puțin 50 mm, în condițiile documentației tehnice. Numărul și poziția fixărilor se aleg după schema îmbinării; numărul total de găuri nu înseamnă că toate trebuie umplute în orice situație.
Șuruburile pentru montajul conectorilor și anumite șuruburi de dulgherie pot fi luate în calcul pentru configurații proiectate cu aceste fixări, dacă documentația șurubului și a îmbinării confirmă utilizarea. Verifică diametrul tijei, forma capului, lungimea de ancorare în lemn și protecția anticorozivă. Un șurub obișnuit cu cap înecat nu este automat echivalent cu un șurub pentru conectori, iar schimbarea fixării nu păstrează automat performanța unei configurații evaluate cu cuie.
Găurile cu diametre diferite și fanta oferă poziții de montaj distincte. Nu alege un bulon, o tijă sau un șurub numai pentru că încape în perforație: verifică forma capului, șaibele, distanțele și configurația proiectată.
Pași practici de montaj
- Verifică dimensiunile lemnului, suprafața de contact și desenul colțarului înainte de fixare.
- Așază colțarul pe fețele perpendiculare, fără să forțezi închiderea unui rost prin deformarea lui.
- Stabilește schema de fixare, distanțele față de marginea și capătul lemnului și necesitatea pregăuririi pentru elementele alese.
- Montează fixările în găurile și pozițiile prevăzute, cu capul așezat corect pe tablă. Evită strângerea excesivă și deteriorarea stratului zincat.
- Verifică stabilitatea, contactul dintre piese și starea fixărilor. La o îmbinare portantă, verifică ansamblul conform proiectului.
Condiții de utilizare și întreținere
Protecția zincată se alege în funcție de mediul de utilizare. Instrucțiunile acestei familii prevăd utilizare în condiții interioare, în clasele de serviciu 1 și 2 și medii de coroziune C1/C2. Expunerea directă la ploaie, umezeala persistentă sau un mediu agresiv necesită verificarea unei protecții adecvate; finisajul zincat nu justifică o promisiune generală pentru orice utilizare la exterior. Verifică periodic îmbinarea și protejează zonele în care acoperirea a fost deteriorată.
Întrebări frecvente
Ce reprezintă dimensiunile 172 × 105 × 90 × 3 mm?
Primele două valori sunt lungimile aripilor, 90 mm este lățimea, iar 3 mm este grosimea tablei. Verifică desenul și distanțele necesare fixărilor înainte de montaj.
Pot folosi KP6 pentru prindere în beton, BCA sau cărămidă?
Documentația atașată privește îmbinări în structuri din lemn. O prindere într-un suport mineral necesită verificarea separată a conectorului, ancorei, suportului și eforturilor din îmbinare; nu devine o configurație evaluată doar pentru că ancora încape într-o perforație. Pentru o astfel de lucrare, alege o soluție documentată pentru suportul respectiv.
Pot folosi șuruburi pentru conectori sau șuruburi de dulgherie?
Da, în configurații în care șurubul și îmbinarea sunt documentate pentru această utilizare. Verifică diametrul, capul, lungimea de ancorare și protecția anticorozivă. Nu transfera automat la șuruburi performanțele unei configurații evaluate cu cuie.
Trebuie montate fixări în toate cele 44 de găuri mici?
Numărul și poziția fixărilor se stabilesc după schema îmbinării. Cele 44 de găuri Ø5 mm oferă posibilități de distribuție, dar nu înlocuiesc respectarea distanțelor minime în lemn. Perforațiile mari și fanta se folosesc numai în configurația prevăzută.
Ce sarcină poate prelua colțarul?
Nu există o valoare universală valabilă pentru orice montaj. Performanța îmbinării depinde de configurație, de lemn, de fixări și de direcția solicitării. Folosește DoP-ul și ETA împreună cu schema aplicabilă, fără a interpreta o valoare din document ca sarcină admisă pentru orice lucrare.
Este potrivit pentru exterior?
Finisajul Z275 nu justifică folosirea în orice mediu exterior. Instrucțiunile familiei prevăd condiții interioare și mediile de utilizare indicate mai sus. La expunere directă la intemperii sau umezeală persistentă, verifică o soluție și o protecție adecvate proiectului.
