PSO80: suport tip U pentru stâlp de lemn, cu talpă pentru beton

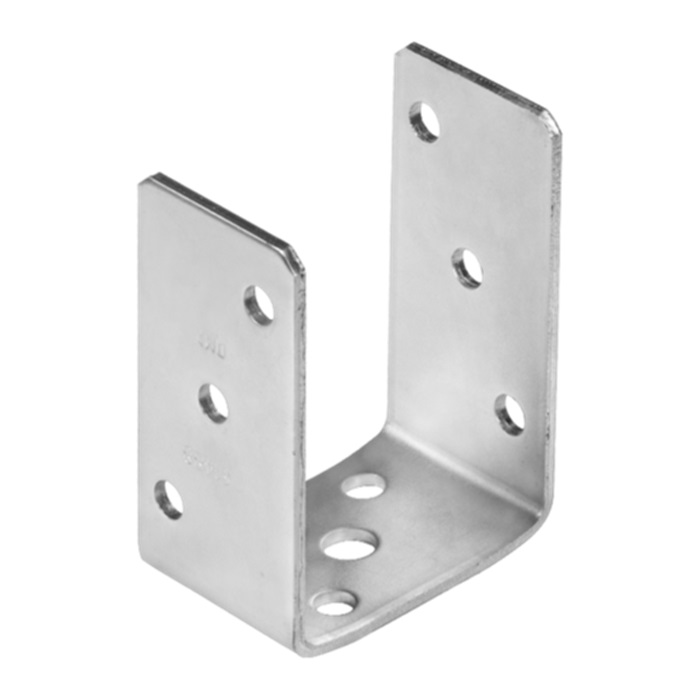

PSO80 este un suport din oțel pentru prinderea unui stâlp de lemn pe o bază de beton. Deschiderea interioară de 81 mm se alege în raport cu secțiunea reală a lemnului. Corpul are două aripi laterale, talpă integrată și tablă de 4 mm. Varianta acestei pagini este zincată la cald.
Utilizări și criterii de alegere
Este util la îmbinări lemn–beton pentru stâlpi de gard, pergole, foișoare și alte amenajări în care proiectul permite o prindere cu talpă. Compară lățimea stâlpului, poziția ancorelor, accesul pentru montaj și solicitările îmbinării. Suportul nu înlocuiește contravântuirile sau verificarea structurii.

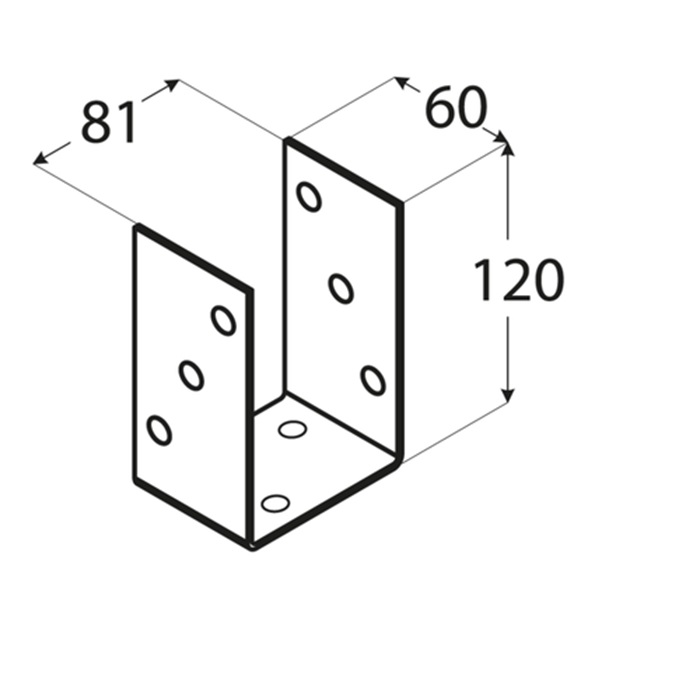

Dimensiuni și găuri
| Model | PSO80 |
|---|---|
| Deschidere interioară | 81 mm |
| Înălțime nominală / totală | 120 mm / 124 mm, inclusiv talpa |
| Lățimea aripii | 60 mm |
| Grosime | 4 mm |
| Găuri laterale | 6 × Ø11 mm în total, câte 3 pe fiecare aripă |
| Găuri în talpă | două găuri Ø11 mm și o gaură centrală Ø14 mm |
| Material și finisaj | Oțel, zincat la cald |
Cotele nominale și cele exterioare se citesc separat. Pentru forma, poziția și diametrul găurilor, consultă desenul tehnic din fila de documente; imaginile de prezentare sunt ilustrative. Măsurătorile din desen privesc piesa, nu ambalajul de transport.
Montaj pe beton și prinderea lemnului
- Verifică betonul portant, planeitatea, distanțele față de margini și spațiul necesar ancorelor.
- Poziționează suportul și marchează găurile de ancorare. Alege ancorele pentru betonul existent și solicitările din proiect; diametrul găurii din talpă nu stabilește singur tipul sau capacitatea ancorei.
- Execută și curăță găurile conform instrucțiunilor sistemului de ancorare. Fixează talpa pe bază, fără să tratezi acest model ca o piesă cu tijă de înglobat.

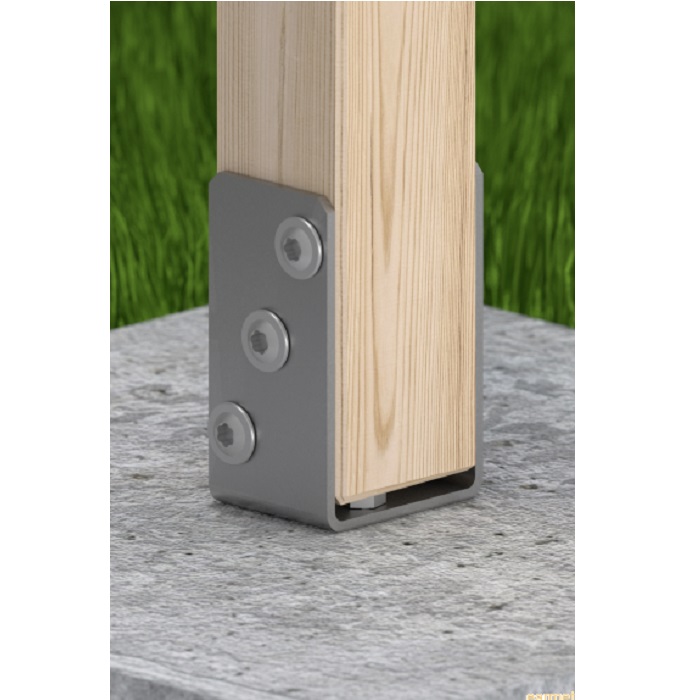

- Așază și aliniază stâlpul, apoi realizează prinderea prin lemn după schema de montaj. În configurația PSO evaluată în ETA apare un șurub traversant M10×100 mm, clasa 5.8, cu șaibă M10.
- Verifică verticalitatea, strângerea și detaliul de evacuare a apei. Protecția capătului lemnului se asigură separat.
Șuruburile pentru conectori și cele de dulgherie pot fi luate în calcul numai dacă documentația fixării și proiectul prevăd folosirea lor în această îmbinare. Nu sunt înlocuitori automați ai șurubului traversant și nu primesc prin presupunere aceeași performanță.
Modele apropiate și produse complementare

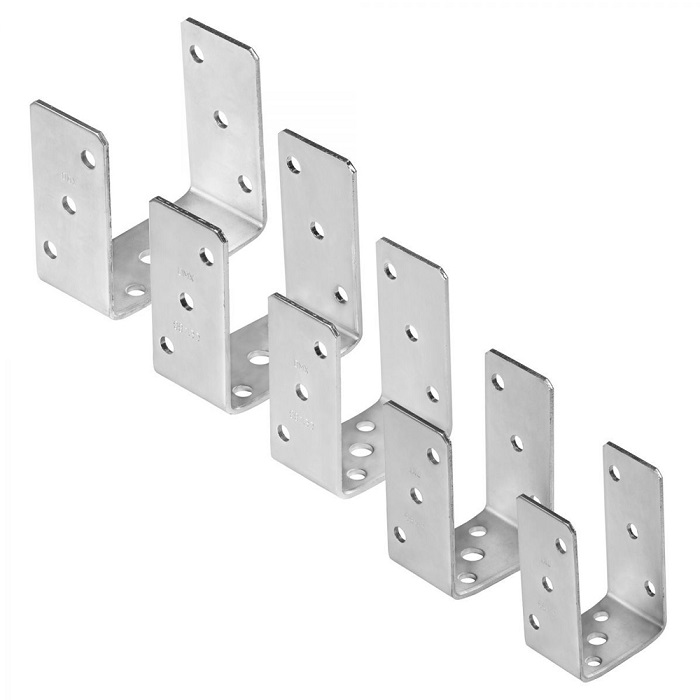

Pentru altă secțiune, compară PSO70, deschidere 71 mm; PSO90, deschidere 91 mm. Vezi și categoria suporților pentru stâlpi de lemn și șuruburile de dulgherie, după verificarea aplicației fiecărui produs.
Documente și alegerea fixărilor
Fila de atașamente cuprinde desenul modelului, declarația de performanță proprie și evaluarea tehnică europeană a familiei. Desenul se folosește pentru geometrie, iar configurația îmbinării și fixările se verifică în documentația tehnică. Nu există o singură sarcină admisă valabilă pentru orice lemn, ancoră și situație de montaj.
Întrebări frecvente
Ce dimensiune de stâlp se potrivește în PSO80?
Modelul este ales pentru secțiunea nominală de 80 mm, iar distanța interioară între aripi este de 81 mm. Verifică secțiunea reală a lemnului, toleranțele și eventuala deformare; nu forța stâlpul într-un suport prea îngust.
De ce apar înălțimile de 120 și 124 mm?
120 mm este înălțimea nominală a corpului, iar desenul cotează 124 mm la exterior, incluzând talpa de 4 mm. Sunt două cote diferite ale aceleiași piese.
Se înglobează talpa în beton proaspăt?
Acest model are talpă pentru ancorare pe o bază portantă. Se poziționează pe beton și se fixează cu ancore alese pentru suport și solicitări; nu se tratează ca un suport cu tijă de înglobat.
Ce șurub se folosește la lemn?
Configurația PSO din ETA folosește un șurub traversant M10×100 mm, clasa 5.8, cu șaibă M10, în schema aplicabilă. Acest detaliu descrie configurația evaluată, nu toate prinderile posibile. Alegerea fixării și poziției trebuie să respecte documentația îmbinării.
Pot folosi șuruburi de dulgherie în locul șurubului traversant?
Numai dacă documentația șurubului și proiectul îmbinării permit această soluție pentru piesa și găurile respective. Potrivirea diametrului în gaură nu dovedește echivalența cu prinderea evaluată în ETA. Nu se transferă automat sarcini între tipuri de fixări.
Zincarea înlocuiește protecția lemnului?
Nu. Finisajul zincat la cald protejează piesa metalică în condițiile adecvate de utilizare; capătul lemnului, scurgerea apei și detaliul constructiv se tratează separat. Suportul nu este o membrană de hidroizolație.
Toate găurile trebuie umplute?
Numărul găurilor disponibile nu stabilește singur schema de montaj. Folosește pozițiile și fixările prevăzute pentru îmbinarea proiectată; nu deduce capacitatea din numărul total al perforațiilor.
