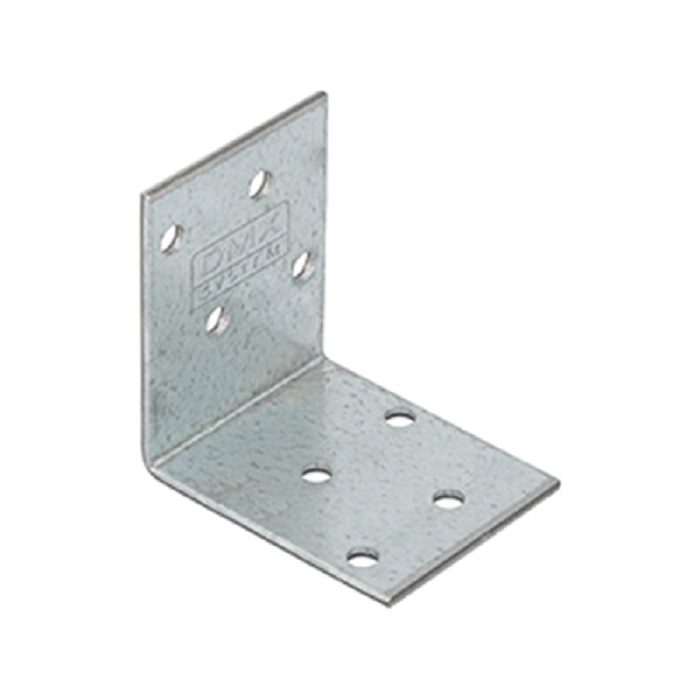

Colțar perforat KM17 — 50 × 50 × 40 mm, tablă de 2 mm
KM17 este un colțar neranforsat pentru îmbinări la 90° între elemente din lemn. Dimensiunea nominală este 50 × 50 × 40 mm; desenul indică 52 × 52 mm la exterior, cu lățimea de 40 mm și tabla de 2 mm. Piesa are opt găuri Ø5 mm și este realizată din oțel DX51D zincat Z275.
Unde se folosește și cum îl alegi
Alege KM17 pentru o prindere compactă la 90°, când lățimea de 40 mm și pozițiile celor patru găuri de pe fiecare aripă corespund elementelor din lemn. La verificarea spațiului disponibil ține cont de cotele exterioare de 52 mm; denumirea nominală de 50 mm și cota exterioară descriu repere diferite. Păstrează distanțele necesare între fixări și marginile lemnului. Pentru PAL sau MDF verifică separat placa și șurubul: documentația unei conexiuni structurale din lemn nu dovedește rezistența oricărui panou de mobilier.
| Caracteristică | Valoare |
|---|---|
| Model | KM17, neranforsat |
| Aripi | 50 × 50 mm nominal; 52 × 52 mm la exterior în desen |
| Lățime | 40 mm |
| Grosime | 2 mm |
| Unghi | 90° |
| Material | Oțel DX51D |
| Protecție | Zincare Z275 |
| Găuri rotunde | 8 × Ø5 mm în total, patru pe fiecare aripă |
| Fante alungite | Fără |
Fixări potrivite și montaj
Configurația evaluată folosește cuie inelate ANCHOR Ø4 × 50 mm: opt pe colțar, 16 pentru conexiunea cu două colțare. Schema acestei configurații folosește cele patru găuri de pe fiecare aripă. Nu transfera automat numărul de fixări la altă variantă de colțar. Numărul de piese, poziția lor și direcția efortului contează; DoP-ul nu oferă o sarcină admisibilă universală pentru o singură piesă.
Șuruburile pentru conectori și anumite șuruburi de dulgherie pot fi folosite în configurații documentate pentru prindere prin tablă. Verifică diametrul, forma capului, lungimea și ancorarea în lemn. Faptul că un șurub trece prin Ø5 mm nu dovedește echivalența cu montajul evaluat cu cuie. Șuruburile pentru tablă, autoforantele sau negresele nu se consideră înlocuitori structurali fără documentația aplicabilă.
- Așază elementele la unghiul proiectat și verifică suprafețele de contact.
- Poziționează colțarul fără să-l îndoi sau să-i mărești găurile.
- Alege schema de fixare și păstrează distanțele la margini și capete cerute pentru lemn și fixări.
- Montează cuiele sau șuruburile prevăzute, fără strivirea lemnului ori deformarea tablei.
- Verifică toate prinderile și, la conexiuni portante, configurația completă a îmbinării.
Găsești opțiuni în șuruburi și cuie pentru montajul conectorilor și șuruburi de dulgherie. Compară KM1, cu aripi nominale de 40 mm și lățime de 40 mm și KM7, cu aripi de 80 mm și aceeași lățime de 40 mm. Modelele au geometrii și scheme de fixare diferite; alegerea se face pentru îmbinarea concretă.
Întrebări frecvente
Este un colțar ranforsat?
Nu. KM17 nu are nervură de ranforsare. Forma, grosimea și schema de prindere trebuie alese pentru îmbinarea concretă.
Câte găuri are piesa?
Opt găuri rotunde Ø5 mm în total, câte patru pe fiecare aripă. Nu are găuri pentru bolțuri mari sau fante de reglaj.
Pot utiliza șuruburi în loc de cuie?
Da, dacă șurubul și configurația de montaj sunt documentate pentru conector și suport. Performanța montajului cu cuie ANCHOR nu se atribuie automat unei prinderi cu alte șuruburi.

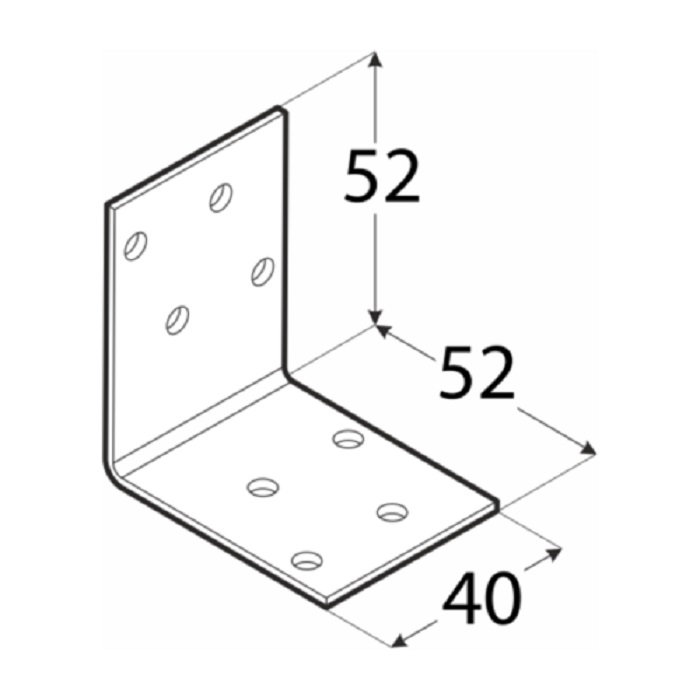

De ce schița arată 52 mm, iar denumirea 50 mm?
50 mm este cota nominală a modelului, iar 52 mm este cota exterioară indicată în desenul piesei de 2 mm. Verifică reperul de măsurare și spațiul de montaj; cele două cote nu se înlocuiesc una cu cealaltă.
Poate fi montat direct în beton?
Modelul de 2 mm este documentat pentru legarea elementelor din lemn. Cele opt găuri Ø5 mm nu îl transformă într-un conector pentru ancore de beton.
Se poate folosi afară?
Zincarea Z275 protejează oțelul, dar nu garantează utilizarea în orice mediu exterior. Verifică expunerea la apă, umiditatea persistentă și compatibilitatea protecției fixărilor; pentru medii agresive alege o soluție adecvată acestora.
Ce sarcină suportă?
Se verifică îmbinarea completă: două colțare în configurația evaluată, lemnul, fixările și direcția solicitării. Valoarea din DoP nu este o greutate maximă universală pentru o piesă și nu se convertește direct în kilograme de încărcare admisă.
Ce documente trebuie consultate?
Desenul tehnic pentru cote și perforare, DoP-ul pentru identificarea performanței declarate și ETA pentru condițiile conexiunii. Fișierele sunt disponibile în fila FIȘE PRODUS.
Documente și configurația evaluată
Schema conexiunii cu două colțare, pozițiile fixărilor pentru KM17 și KM18 și geometria variantelor de 2 mm completează desenul individual și declarația de performanță. Verifică exact varianta de 2 mm; documentele unei variante de 2,5 mm nu se transferă automat. Pentru alte forme și dimensiuni consultă colțarele neranforsate.
