Colțar ranforsat KP21, 105 × 105 × 90 mm, tablă de 2,5 mm
KP21 este un colțar ranforsat pentru îmbinări între elemente din lemn la 90°. Cele două aripi egale au dimensiunea nominală de 105 mm și lățimea de 90 mm. Nervura rigidizează zona unghiului, iar aripile de 105 mm oferă o suprafață de contact mai lungă pe ambele elemente. Finisajul zincat protejează suprafața în condițiile de utilizare prevăzute.
Tabla din oțel DX51D are protecție zincată Z275. Alege fixări cu protecție adecvată mediului aceleiași îmbinări și evită deteriorarea acoperirii la montaj.
Când alegi acest model?
- Cadre, montanți și traverse din lemn cu îmbinări la unghi drept.
- Ansambluri din lemn unde este necesară distribuirea fixărilor pe două aripi egale, de 105 mm.
- Consolidări locale unde aripile de 105 mm și lățimea de 90 mm permit contactul și poziționarea corectă a fixărilor.
Alege modelul după dimensiunile lemnului, spațiul disponibil, schema fixărilor și eforturile din îmbinare. Ranforsarea și grosimea tablei nu oferă, singure, o sarcină universală pentru orice montaj.
Date tehnice
| Model | KP21 |
|---|---|
| Dimensiunile aripilor | 105 × 105 mm, nominal |
| Lățime | 90 mm |
| Grosimea tablei | 2,5 mm |
| Material | Oțel DX51D |
| Finisaj | Zincat, protecție Z275 |
| Unghiul dintre aripi | 90° |
| Găuri în total, pe ambele aripi | 36 × Ø5 mm și 5 × Ø12 mm, în total pe ambele aripi; separat, o fantă cu lățimea de 12 mm |
| Evaluare tehnică | ETA 22/0631; configurațiile de montaj se verifică în documentele atașate. |
Cu ce elemente de fixare se montează?
Pentru îmbinările structurale, folosește fixările prevăzute de configurația de montaj. Instrucțiunile pentru această familie de conectori indică cuie inelate Ø4 mm, cu lungime de cel puțin 50 mm, în condițiile documentației tehnice. Numărul și poziția fixărilor se aleg după schema îmbinării; numărul total de găuri nu înseamnă că toate trebuie umplute în orice situație.
Șuruburile pentru montajul conectorilor și anumite șuruburi de dulgherie pot fi luate în calcul pentru configurații proiectate cu aceste fixări, dacă documentația șurubului și a îmbinării confirmă utilizarea. Verifică diametrul tijei, forma capului, lungimea de ancorare în lemn și protecția anticorozivă. Un șurub obișnuit cu cap înecat nu este automat echivalent cu un șurub pentru conectori, iar schimbarea fixării nu păstrează automat performanța unei configurații evaluate cu cuie.
Găurile cu diametre diferite oferă poziții de montaj distincte. Nu alege un bulon, o tijă sau un șurub numai pentru că încape în perforație: verifică forma capului, șaibele, distanțele și configurația proiectată.
Pași practici de montaj
- Verifică dimensiunile lemnului, suprafața de contact și desenul colțarului înainte de fixare.
- Așază colțarul pe fețele perpendiculare, fără să forțezi închiderea unui rost prin deformarea lui.
- Stabilește schema de fixare, distanțele față de marginea și capătul lemnului și necesitatea pregăuririi pentru elementele alese.
- Montează fixările în găurile și pozițiile prevăzute, cu capul așezat corect pe tablă. Evită strângerea excesivă și deteriorarea stratului zincat.
- Verifică stabilitatea, contactul dintre piese și starea fixărilor. La o îmbinare portantă, verifică ansamblul conform proiectului.
Condiții de utilizare și întreținere
Protecția zincată se alege în funcție de mediul de utilizare. Instrucțiunile acestei familii prevăd utilizare în condiții interioare, în clasele de serviciu 1 și 2 și medii de coroziune C1/C2. Expunerea directă la ploaie, umezeala persistentă sau un mediu agresiv necesită verificarea unei protecții adecvate; finisajul zincat nu justifică o promisiune generală pentru orice utilizare la exterior. Verifică periodic îmbinarea și protejează zonele în care acoperirea a fost deteriorată.
Întrebări frecvente
Este același produs cu KP2, dacă dimensiunile exterioare coincid?
Nu. KP21 și KP2 de 2,5 mm pot avea dimensiuni nominale apropiate sau egale, dar diferă prin configurația perforațiilor și detaliile de montaj. Alege modelul din proiect și verifică documentul exact, fără a transfera automat fixările sau performanțele de la un alt colțar.
Cum păstrez stratul zincat în stare bună?
Depozitează piesele ferite de intemperii, folosește scule potrivite și evită loviturile sau strângerea excesivă. Verifică periodic îmbinarea și tratează corespunzător zonele unde protecția a fost deteriorată.
Pot folosi șuruburi de dulgherie sau pentru conectori?
Da, în configurații documentate pentru șurubul și îmbinarea respectivă. Verifică forma capului, diametrul tijei, lungimea de ancorare și protecția. Un șurub care încape în gaură nu este automat echivalent cu fixarea folosită la evaluarea îmbinării.
La ce folosește fanta alungită?
Oferă o posibilitate de poziționare în configurația prevăzută de montaj. Nu înseamnă că îmbinarea trebuie lăsată liberă sau că orice șurub montat în fantă are aceeași performanță ca fixările prevăzute în schema evaluată.
Cum verific spațiul necesar pentru montaj?

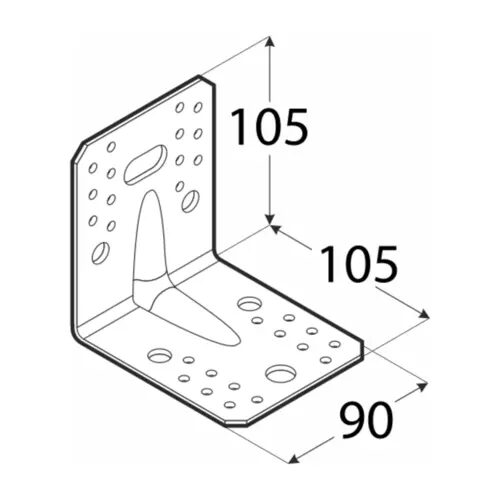

Pornește de la dimensiunea nominală de 105 × 105 × 90 mm, apoi verifică desenul pentru cotele de fabricație, nervură și poziția perforațiilor. Compară aceeași cotă și păstrează distanțele necesare fixărilor față de marginea și capătul lemnului.
Ce sarcină poate prelua?
Performanța se stabilește pentru configurația concretă, în funcție de lemn, fixări, numărul colțarelor și direcția solicitării. Citește DoP-ul și ETA împreună cu schema de montaj aplicabilă; o valoare declarată nu este sarcină admisă universală.
