Colțar ranforsat KP9 128,5 × 128,5 × 45 mm, tablă de 2,5 mm
KP9 este un colțar metalic ranforsat pentru îmbinări între elemente din lemn la 90°. Are două aripi nominale de 128,5 mm, lățime de 45 mm și tablă de 2,5 mm. Nervura rigidizează zona unghiului, iar forma îngustă poate fi utilă când lățimea disponibilă pe elementele îmbinate este limitată.
Când alegi acest model?
Alege KP9 după spațiul de montaj, poziția perforațiilor și schema îmbinării. Lățimea de 45 mm nu înlocuiește verificarea distanțelor dintre fixări și față de marginile lemnului. Pentru o îmbinare portantă, modelul și fixările se aleg împreună cu configurația evaluată.
- Cadre și ansambluri din lemn cu îmbinări la unghi drept.
- Detalii în care este necesar un colțar cu lățimea de 45 mm și aripi mai lungi.
- Consolidări locale unde ambele aripi pot avea contact corect cu elementele îmbinate.
Date tehnice
| Model | KP9 |
|---|---|
| Dimensiunile aripilor | 128,5 × 128,5 mm, nominal |
| Lățime | 45 mm |
| Grosimea tablei | 2,5 mm |
| Material | Oțel DX51D |
| Finisaj | Zincat, protecție Z275 |
| Unghiul dintre aripi | 90° |
| Găuri rotunde, în total | 12 × Ø5 mm, 4 × Ø7 mm și 1 × Ø11 mm |
| Perforație suplimentară | O fantă alungită, distinctă de găurile rotunde. |
| Evaluare tehnică | ETA 24/0873; configurațiile de montaj se verifică în documentele atașate. |
Cu ce elemente de fixare se montează?
Pentru îmbinările structurale, folosește fixările prevăzute de configurația de montaj. Instrucțiunile pentru această familie de conectori indică cuie inelate Ø4 mm, cu lungime de cel puțin 50 mm, în condițiile documentației tehnice. Numărul și poziția fixărilor se aleg după schema îmbinării; numărul total de găuri nu înseamnă că toate trebuie umplute în orice situație.
Șuruburile pentru montajul conectorilor și anumite șuruburi de dulgherie pot fi luate în calcul pentru configurații proiectate cu aceste fixări, dacă documentația șurubului și a îmbinării confirmă utilizarea. Verifică diametrul tijei, forma capului, lungimea de ancorare în lemn și protecția anticorozivă. Un șurub obișnuit cu cap înecat nu este automat echivalent cu un șurub pentru conectori, iar schimbarea fixării nu păstrează automat performanța unei configurații evaluate cu cuie.
Găurile cu diametre diferite oferă poziții de montaj distincte. Nu alege un bulon, o tijă sau un șurub numai pentru că încape în perforație: verifică forma capului, șaibele, distanțele și configurația proiectată.
Pași practici de montaj
- Verifică dimensiunile lemnului, suprafața de contact și desenul colțarului înainte de fixare.
- Așază colțarul pe fețele perpendiculare, fără să forțezi închiderea unui rost prin deformarea lui.
- Stabilește schema de fixare, distanțele față de marginea și capătul lemnului și necesitatea pregăuririi pentru elementele alese.
- Montează fixările în găurile și pozițiile prevăzute, cu capul așezat corect pe tablă. Evită strângerea excesivă și deteriorarea stratului zincat.
- Verifică stabilitatea, contactul dintre piese și starea fixărilor. La o îmbinare portantă, verifică ansamblul conform proiectului.
Condiții de utilizare și întreținere
Protecția zincată se alege în funcție de mediul de utilizare. Instrucțiunile acestei familii prevăd utilizare în condiții interioare, în clasele de serviciu 1 și 2 și medii de coroziune C1/C2. Expunerea directă la ploaie, umezeala persistentă sau un mediu agresiv necesită verificarea unei protecții adecvate; finisajul zincat nu justifică o promisiune generală pentru orice utilizare la exterior. Verifică periodic îmbinarea și protejează zonele în care acoperirea a fost deteriorată.
Întrebări frecvente
Ce înseamnă dimensiunile din denumire?

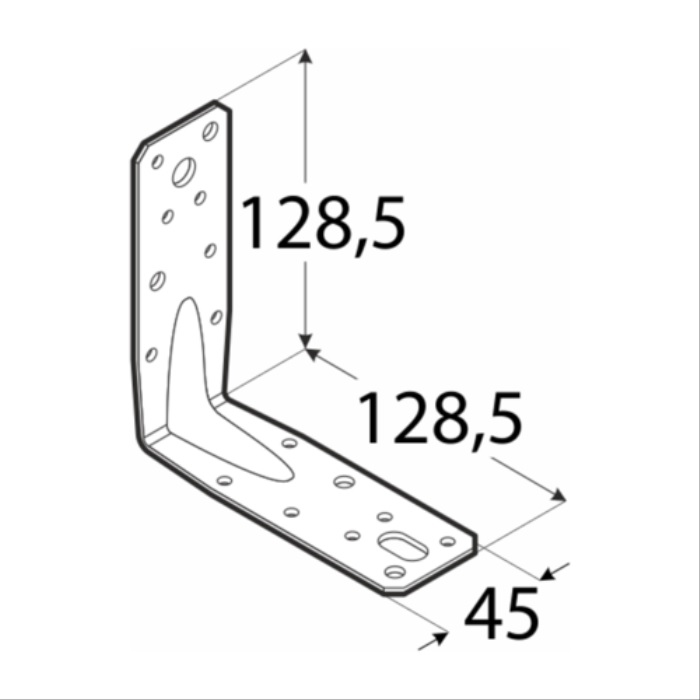

128,5 × 128,5 mm sunt lungimile nominale ale aripilor, 45 mm este lățimea, iar 2,5 mm grosimea tablei. Desenul indică și cotele cu toleranțe. Compară aceeași cotă când verifici spațiul și poziția fixărilor.
Cum aleg între KP9 și KP1?
KP9 are lățimea de 45 mm și aripi nominale de 128,5 mm; KP1 are lățimea de 65 mm și aripi nominale de 90 mm. Perforarea diferă. Alege după geometria și schema îmbinării, fără a transfera automat performanțele între modele.
Pot folosi șuruburi pentru conectori sau de dulgherie?
Da, în configurații documentate pentru șurubul și îmbinarea respectivă. Verifică diametrul, forma capului, lungimea de ancorare și protecția anticorozivă. Potrivirea într-o gaură nu dovedește singură rezistența ansamblului.
Fanta alungită se numără ca o gaură rotundă Ø11 mm?
Nu. Modelul are o gaură rotundă Ø11 mm și o fantă distinctă. Fiecare se folosește în poziția și configurația prevăzută de schema de montaj.
Trebuie completate toate găurile?
Se montează numărul și pozițiile fixărilor prevăzute în schema aleasă. Perforațiile disponibile oferă posibilități de distribuție, fără a înlocui verificarea distanțelor minime în lemn.
Ce sarcină poate prelua?
Performanța depinde de configurație, lemn, fixări și direcția solicitării. Folosește DoP-ul și ETA împreună cu schema aplicabilă; o valoare declarată nu este sarcină admisă universală pentru orice montaj.
Produse și categorii utile
- Șuruburi și cuie pentru montajul conectorilor — compară fixările destinate conectorilor metalici.
- Șuruburi de dulgherie — verifică tipul de cap, dimensiunea și utilizarea documentată pentru îmbinarea ta.
- Colțare ranforsate pentru lemn — compară dimensiunile și configurațiile găurilor.
- Toate colțarele metalice pentru lemn — găsește și alte geometrii pentru detaliul de montaj.
Înainte de comandă: verifică dimensiunile, fixările necesare și documentele din fila FIȘE PRODUS. Alege colțarul și elementele de fixare ca părți ale aceleiași îmbinări.
