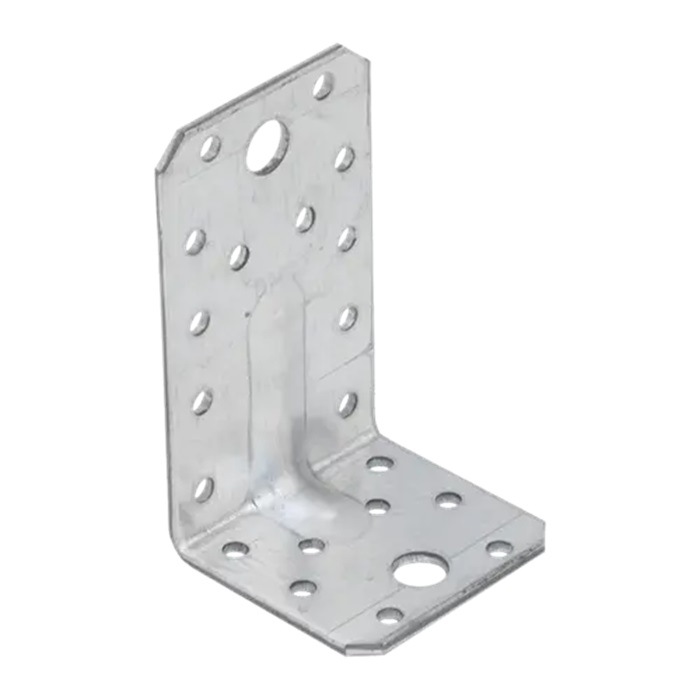

Colțar ranforsat KP3 90 × 50 × 55 mm, tablă de 2,5 mm

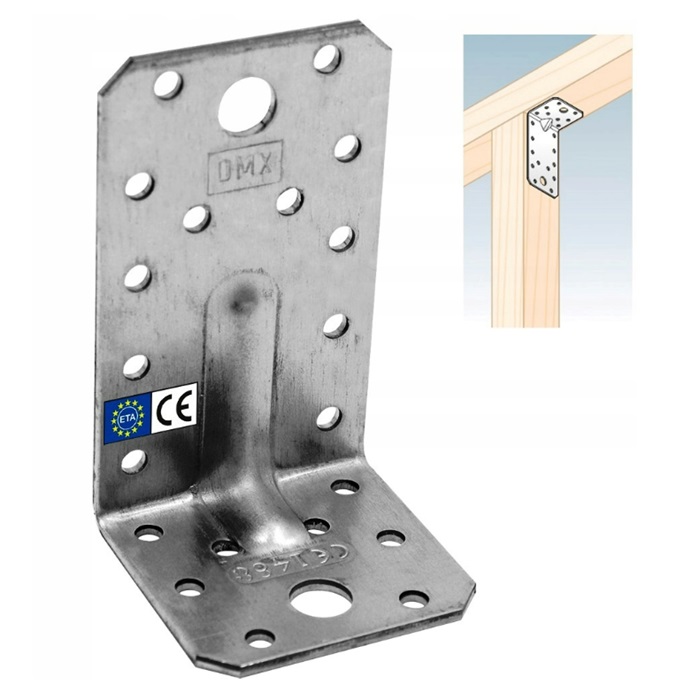

KP3 este un colțar metalic pentru îmbinarea elementelor din lemn la 90°. Aripile au lungimi nominale de 90 mm și 50 mm și lățimea de 55 mm. Nervura de ranforsare rigidizează zona unghiului, pentru o prindere compactă între două fețe perpendiculare. Este util la cadre și ansambluri din lemn în care dimensiunea colțarului, poziția găurilor și elementele de fixare sunt alese împreună.
Când alegi acest model?
Alege KP3 când suprafața disponibilă permite aripile de 90 și 50 mm și lățimea de 55 mm, iar configurația îmbinării corespunde proiectului. Nervura rigidizează colțarul; rezistența ansamblului depinde și de lemn, de fixări, de poziționare și de direcția efortului. Pentru o structură portantă, alegerea se face după configurația evaluată, nu doar după dimensiunea sau grosimea colțarului.
- Îmbinări lemn–lemn între elemente perpendiculare, cu fețele de contact apropiate.
- Cadre, traverse și alte detalii de tâmplărie care necesită o prindere la unghi drept.
- Lucrări de consolidare în care geometria existentă permite montajul și respectarea distanțelor dintre fixări.
Date tehnice
| Model | KP3 |
|---|---|
| Dimensiunile aripilor | 90 × 50 mm |
| Lățime | 55 mm |
| Grosimea tablei | 2,5 mm |
| Material | Oțel DX51D |
| Finisaj | Zincat, protecție Z275 |
| Unghi | 90° |
| Găuri în total, pe ambele aripi | 20 × Ø5 mm și 2 × Ø11 mm |
| Evaluare tehnică | ETA 22/0631; configurațiile de montaj și performanțele se verifică în documentația atașată. |
Cu ce elemente de fixare se montează?
Pentru îmbinările structurale, folosește fixările prevăzute de configurația de montaj. Instrucțiunile pentru această familie de conectori indică cuie inelate Ø4 mm, cu lungime de cel puțin 50 mm, în condițiile documentației tehnice. Numărul și poziția fixărilor se aleg după schema îmbinării; numărul total de găuri nu înseamnă că toate trebuie umplute în orice situație.
Șuruburile pentru montajul conectorilor și anumite șuruburi de dulgherie pot fi luate în calcul pentru configurații proiectate cu aceste fixări, dacă documentația șurubului și a îmbinării confirmă utilizarea. Verifică diametrul tijei, forma capului, lungimea de ancorare în lemn și protecția anticorozivă. Un șurub obișnuit cu cap înecat nu este automat echivalent cu un șurub pentru conectori, iar schimbarea fixării nu păstrează automat performanța unei configurații evaluate cu cuie.
Găurile Ø11 mm permit detalii de fixare diferite de perforațiile pentru cuie. Nu alege un bulon, o tijă sau un șurub numai pentru că încape în gaură: verifică forma capului, șaibele, distanțele și configurația proiectată.
Pași practici de montaj
- Verifică dimensiunile lemnului, suprafața de contact și desenul colțarului înainte de fixare.
- Așază colțarul pe fețele perpendiculare, fără să forțezi închiderea unui rost prin deformarea lui.
- Stabilește schema de fixare, distanțele față de marginea și capătul lemnului și necesitatea pregăuririi pentru elementele alese.
- Montează fixările în găurile și pozițiile prevăzute, cu capul așezat corect pe tablă. Evită strângerea excesivă și deteriorarea stratului zincat.
- Verifică stabilitatea, contactul dintre piese și starea fixărilor. La o îmbinare portantă, verifică ansamblul conform proiectului.
Condiții de utilizare și întreținere
Protecția zincată se alege în funcție de mediul de utilizare. Instrucțiunile acestei familii prevăd utilizare în condiții interioare, în clasele de serviciu 1 și 2 și medii de coroziune C1/C2. Expunerea directă la ploaie, umezeala persistentă sau un mediu agresiv necesită verificarea unei protecții adecvate; finisajul zincat nu justifică o promisiune generală pentru orice utilizare la exterior. Verifică periodic îmbinarea și protejează zonele în care acoperirea a fost deteriorată.
Întrebări frecvente
Dimensiunile din denumire includ grosimea?
Da. La acest model, 90 × 50 × 55 × 2,5 mm înseamnă cele două aripi, lățimea colțarului și grosimea tablei. Acestea sunt dimensiuni nominale. Desenul indică și cotele de fabricație cu toleranțe, verifică aceeași cotă când compari produsul cu spațiul disponibil și poziția găurilor.
Când este utilă forma cu aripi inegale?
Aripa de 90 mm și cea de 50 mm permit adaptarea la două suprafețe cu spații diferite de montaj. Verifică orientarea și poziția găurilor din desen; inversarea aripilor nu dovedește aceeași comportare pentru orice direcție de solicitare.
Pot folosi șuruburi pentru conectori în locul cuielor?
Numai într-o configurație în care utilizarea șurubului respectiv este documentată sau verificată prin proiect. Alege un șurub destinat prinderilor prin conectori metalici și verifică montajul său; potrivirea într-o gaură nu dovedește singură rezistența îmbinării.
Este necesară pregăurirea?
Depinde de fixarea aleasă, de lemn și de poziția față de margini. Respectă instrucțiunile elementului de fixare și schema de montaj, fără a presupune că același burghiu este potrivit pentru toate soluțiile.
Ce sarcină poate prelua?
Nu există o valoare universală pentru orice montaj. Documentele atașate descriu performanțe asociate unor configurații precise, care depind de numărul colțarelor, de fixări, de lemn și de direcția solicitării. Folosește configurația aplicabilă proiectului.
Trebuie completate toate găurile?
Se montează numărul și tipul fixărilor prevăzute în schema aleasă. Găurile disponibile oferă posibilități de poziționare; nu înlocuiesc verificarea distanțelor minime și a configurației evaluate.
