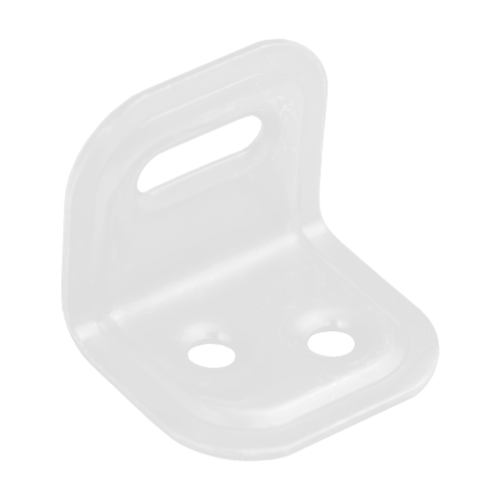

Colțar reglabil pentru mobilă FKS1 BI — alb
FKS1 BI este un colțar compact pentru mobilier, cu două găuri rotunde și o fantă care ajută la alinierea pieselor înainte de strângere. Dimensiunile comerciale sunt 25×25×29 mm, iar tabla are 1 mm. Este potrivit pentru îmbinări ușoare în lemn și panouri de mobilier, cu șuruburi alese după materialul și grosimea pieselor.
Această variantă este realizată din oțel DC01 și are acoperire cu pulbere albă, cu grosime de 60 µm. Finisajul deschis se integrează vizual în mobilier alb sau în montaje în care piesa rămâne vizibilă. Nu este atribuit un cod RAL numeric. Forma are unghi fix de 90°; reglajul se referă la poziționarea prin fantă, nu la schimbarea unghiului printr-o balama.
Dimensiuni și construcție
| Caracteristică | Valoare |
|---|---|
| Model | FKS1 BI — alb |
| Dimensiuni comerciale | 25×25×29 mm |
| Grosimea tablei | 1 mm |
| Material | Oțel DC01 |
| Finisaj | Vopsire cu pulbere albă; 60 µm |
| Unghi | 90° |
| Perforații rotunde | 2 găuri Ø4,5 mm, cu locaș pentru cap înecat Ø7,6 mm |
| Fantă | 14×4,5 mm, dimensiunile deschiderii interioare; locaș pentru cap înecat |
Desenul de fabricație cotează aripile la 24,6 mm și lățimea la 29,2 mm; acestea se disting de dimensiunile comerciale rotunjite. La fantă, cota de 14 mm este lungimea totală a deschiderii interioare. Dimensiunile mai mari ale locașului și ale nervurii ambutisate nu reprezintă deschiderea disponibilă pentru tija șurubului. Cursa utilă de reglaj depinde și de șurubul montat.
Unde este util
- Asamblarea și alinierea unor elemente mici din corpuri de mobilier, rame și cutii.
- Îmbinări la 90° în zone cu spațiu redus, unde ambele aripi au reazem și există acces pentru înșurubare.
- Completări și reparații ale mobilierului, cu verificarea stării panoului și a poziției găurilor existente.
- Prinderi în PAL, MDF, placaj sau lemn, atunci când șurubul și soluția de montaj sunt adecvate materialului respectiv.
Colțarul nu înlocuiește verificarea rezistenței panoului, a șuruburilor sau a întregului corp de mobilier. Nu deduce o sarcină admisă pentru o poliță ori un rol structural în construcții doar din numărul pieselor montate.
Alegerea șuruburilor
Verifică holșuruburile pentru lemn și panouri, alegând un șurub cu diametru compatibil cu deschiderea de 4,5 mm și cap care se așază corect în locaș. Capul prea mare nu se poate așeza în locașul înecat, iar unul prea mic poate să nu ofere reazemul necesar. Nu presupune compatibilitatea tuturor șuruburilor dintr-o categorie.
Lungimea se stabilește după grosimea panoului, tabla colțarului și pătrunderea necesară, fără străpungerea feței opuse. Respectă cerințele de pregăurire ale șurubului și materialului, în special aproape de muchii sau în panouri subțiri.
Șuruburile pentru conectori sau șuruburile de dulgherie sunt o opțiune numai dacă documentația și geometria fixării permit combinația: multe au capete sau diametre nepotrivite acestui colțar mic. Găurile Ø4,5 mm nu reprezintă o recomandare automată pentru cuie inelate în PAL/MDF ori pentru orice șurub Ø4 mm.
Montaj și reglaj
- Verifică materialul și grosimea pieselor. Așază colțarul cu ambele aripi pe suprafețele de reazem și confirmă unghiul îmbinării.
- Marchează punctele de fixare, păstrând distanțele potrivite față de muchiile panoului. Pregăurește când este necesar.
- Poziționează provizoriu șurubul prin fantă și aliniază elementele înainte de strângerea definitivă.
- Montează fixările din cele două găuri rotunde după soluția aleasă; nu forța capetele în locașuri incompatibile.
- Strânge controlat, fără deformarea tablei și fără distrugerea filetului în panou. Verifică alinierea și stabilitatea îmbinării.
Familia FKS poate participa și la soluții proiectate pentru deplasări relative ale elementelor. Acest mod de funcționare se stabilește separat; un șurub lăsat slăbit la întâmplare nu este o soluție verificată de compensare a mișcărilor lemnului.
Finisaj și alegerea variantei
FKS1 BI este varianta albă a geometriei FKS1. Pentru o piesă cu aspect metalic auriu, compară FKS1 zincat galben. Desenul diferențiază acoperirea albă cu pulbere de zincarea galvanică a variantei galbene; nu este documentat aici un strat suplimentar de zinc sub vopsea.
Pentru o formă cu aripi inegale, compară FKS2 alb și celelalte colțare reglabile. Verifică forma, locurile de fixare și spațiul disponibil, fără a considera modelele echivalente doar după grosime.
În fila Documente produs este disponibil desenul tehnic cu geometria și tabelul finisajelor FKS1. Declarațiile PPWR privesc ambalajele; nu certifică rezistența colțarului sau a îmbinării.
Întrebări frecvente
Ce înseamnă că este reglabil?
Fanta permite ajustarea poziției înainte de strângere. Unghiul piesei rămâne fix la 90°.
Ce dimensiuni are fanta?
Deschiderea interioară este de 14×4,5 mm. Cotele locașului pentru cap și ale zonei ambutisate sunt mai mari și nu trebuie confundate cu spațiul pentru tija șurubului.
De ce apar 24,6 și 29,2 mm în desen?
Acestea sunt cotele de fabricație ale aripilor și lățimii. Denumirea comercială folosește dimensiunile rotunjite 25×25×29 mm.
Câte găuri rotunde are?
Două găuri Ø4,5 mm, cu locașuri Ø7,6 mm pentru cap înecat. Fanta se află pe cealaltă aripă.
Pot monta piesa în PAL sau MDF?
Da, cu șuruburi potrivite panoului, lungime care nu străpunge fața opusă și distanțe corespunzătoare față de muchii. Un panou degradat nu devine rezistent doar prin adăugarea colțarului.
Este vopsit alb peste un strat de zinc?
Finisajul documentat pentru această variantă este acoperirea cu pulbere albă de 60 µm. Zincarea galvanică este indicată separat pentru varianta galbenă; nu presupune un strat suplimentar sub vopseaua albă.
Poate fi folosit în exterior?
Alegerea protecției depinde de expunere și de mediul de utilizare. Culoarea albă nu dovedește singură adecvarea la umezeală permanentă, mediu salin sau alte condiții corozive.
Ce sarcină poate susține?
Capacitatea depinde de panou, fixări, geometrie și solicitare. Nu se poate transforma dimensiunea colțarului într-o sarcină admisă universală pentru rafturi sau mobilier.
PPWR este declarația de performanță a colțarului?
Nu. PDF-ul PPWR se referă la ambalaje. Pentru cote și finisaje folosește desenul tehnic; rezistența îmbinării necesită documentația aplicabilă ansamblului.
