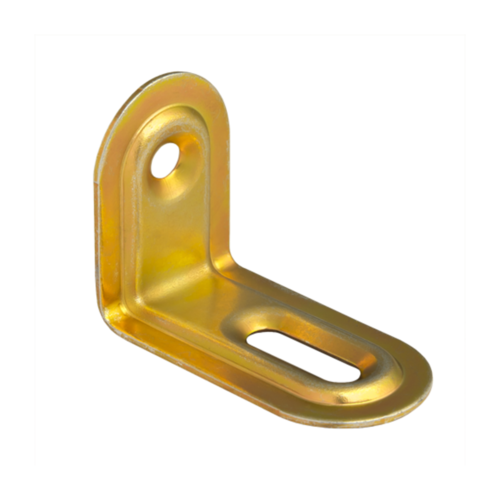

Colțar reglabil pentru mobilă FKS2 — zincat galben
FKS2 este un colțar pentru mobilier cu aripi inegale, o gaură rotundă și o fantă pentru aliniere înainte de strângere. Dimensiunile comerciale sunt 40×28×22 mm, iar tabla are 1 mm. Este potrivit pentru îmbinări ușoare în lemn și panouri de mobilier, cu șuruburi alese după materialul și grosimea pieselor.
Această variantă este realizată din oțel DC01 și are zincare galvanică galbenă Fe/Zn 12, cu strat de 12 µm. Culoarea aurie este finisajul metalic al variantei, fără un cod RAL atribuit. Forma are unghi fix de 90°; reglajul se referă la poziționarea prin fantă, nu la schimbarea unghiului printr-o balama.
Dimensiuni și construcție
| Caracteristică | Valoare |
|---|---|
| Model | FKS2 |
| Dimensiuni comerciale | 40×28×22 mm |
| Grosimea tablei | 1 mm |
| Material | Oțel DC01 |
| Finisaj | Zincare galvanică galbenă Fe/Zn 12; 12 µm |
| Unghi | 90° |
| Perforații rotunde | O gaură Ø4,3 mm, cu zonă de reazem pentru cap |
| Fantă | Lățime 4,3 mm; 12 mm între centrele capetelor rotunjite |
Dimensiunea comercială din catalog este 40×28×22 mm. Desenul tehnic disponibil cotează aripile la 40 și 30 mm și lățimea la 22 mm; pentru spațiul de montaj verifică și aceste cote, nu doar denumirea comercială. Cota de 12 mm a fantei este între centrele capetelor rotunjite, nu lungimea totală a deschiderii. Dimensiunile mai mari ale locașului pentru cap și ale zonei ambutisate nu reprezintă spațiul disponibil pentru tija șurubului. Cursa utilă depinde de fixarea montată.
Unde este util
- Asamblarea și alinierea unor elemente mici din corpuri de mobilier, rame și cutii.
- Îmbinări la 90° în zone cu spațiu redus, unde ambele aripi au reazem și există acces pentru înșurubare.
- Completări și reparații ale mobilierului, cu verificarea stării panoului și a poziției găurilor existente.
- Prinderi în PAL, MDF, placaj sau lemn, atunci când șurubul și soluția de montaj sunt adecvate materialului respectiv.
Colțarul nu înlocuiește verificarea rezistenței panoului, a șuruburilor sau a întregului corp de mobilier. Nu deduce o sarcină admisă pentru o poliță ori un rol structural în construcții doar din numărul pieselor montate.
Alegerea șuruburilor
Verifică holșuruburile pentru lemn și panouri, alegând un șurub cu diametru compatibil cu deschiderea de 4,3 mm și cap care se așază corect în locaș. Capul prea mare nu se poate așeza în locașul înecat, iar unul prea mic poate să nu ofere reazemul necesar. Nu presupune compatibilitatea tuturor șuruburilor dintr-o categorie.
Lungimea se stabilește după grosimea panoului, tabla colțarului și pătrunderea necesară, fără străpungerea feței opuse. Respectă cerințele de pregăurire ale șurubului și materialului, în special aproape de muchii sau în panouri subțiri.
Șuruburile pentru conectori sau șuruburile de dulgherie sunt o opțiune numai dacă documentația și geometria fixării permit combinația: multe au capete sau diametre nepotrivite acestui colțar mic. Deschiderile de 4,3 mm nu reprezintă o recomandare automată pentru cuie inelate în PAL/MDF ori pentru orice șurub Ø4 mm.
Montaj și reglaj
- Verifică materialul și grosimea pieselor. Așază colțarul cu ambele aripi pe suprafețele de reazem și confirmă unghiul îmbinării.
- Marchează punctele de fixare, păstrând distanțele potrivite față de muchiile panoului. Pregăurește când este necesar.
- Poziționează provizoriu șurubul prin fantă și aliniază elementele înainte de strângerea definitivă.
- Montează fixarea din gaura rotundă după soluția aleasă; nu forța capetele în locașuri incompatibile.
- Strânge controlat, fără deformarea tablei și fără distrugerea filetului în panou. Verifică alinierea și stabilitatea îmbinării.
Familia FKS poate participa și la soluții proiectate pentru deplasări relative ale elementelor. Acest mod de funcționare se stabilește separat; un șurub lăsat slăbit la întâmplare nu este o soluție verificată de compensare a mișcărilor lemnului.
Finisaj și alegerea variantei
Varianta galbenă are zincare galvanică, iar FKS2 alb are acoperire cu pulbere albă. Aceeași familie de formă nu înseamnă același finisaj ori un strat galvanic presupus sub vopsea.
Pentru un colțar cu aripi apropiate ca dimensiune și două găuri rotunde, compară FKS1 zincat galben și celelalte colțare reglabile. FKS1 are lățimea comercială de 29 mm, iar FKS2 de 22 mm; verifică poziția fixărilor și spațiul disponibil înainte de alegere.
În fila Documente produs este disponibil desenul tehnic cu geometria și tabelul finisajelor FKS2. Declarațiile PPWR privesc ambalajele; nu certifică rezistența colțarului sau a îmbinării.
Întrebări frecvente
Ce înseamnă că este reglabil?
Fanta permite ajustarea poziției înainte de strângere. Unghiul piesei rămâne fix la 90°.
Ce înseamnă lățimea de 4,3 mm și cota de 12 mm?
4,3 mm este lățimea deschiderii fantei, iar 12 mm este distanța dintre centrele capetelor rotunjite. Nu folosi cota de 12 mm drept lungime totală ori cursă utilă garantată.
Ce dimensiuni verific înainte de montaj?
Catalogul folosește dimensiunea comercială 40×28×22 mm, iar desenul atașat cotează 40×30×22 mm. Verifică desenul și spațiul real disponibil, inclusiv înălțimea aripii, dacă piesa trebuie să încapă într-un loc strâns.
Ce diametru are gaura rotundă?
Desenul exact indică o gaură Ø4,3 mm. Pe cealaltă aripă este fanta, cu aceeași lățime interioară de 4,3 mm.
Pot monta piesa în PAL sau MDF?
Da, cu șuruburi potrivite panoului, lungime care nu străpunge fața opusă și distanțe corespunzătoare față de muchii. Un panou degradat nu devine rezistent doar prin adăugarea colțarului.
Varianta albă are aceeași zincare?
Desenul diferențiază zincarea galvanică galbenă de acoperirea cu pulbere albă. Nu presupune un strat galvanic suplimentar sub vopseaua variantei albe.
Poate fi folosit în exterior?
Alegerea protecției depinde de expunere și de mediul de utilizare. Aspectul galben nu dovedește singur adecvarea la umezeală permanentă, mediu salin sau alte condiții corozive.
Ce sarcină poate susține?
Capacitatea depinde de panou, fixări, geometrie și solicitare. Nu se poate transforma dimensiunea colțarului într-o sarcină admisă universală pentru rafturi sau mobilier.
PPWR este declarația de performanță a colțarului?
Nu. PDF-ul PPWR se referă la ambalaje. Pentru cote și finisaje folosește desenul tehnic; rezistența îmbinării necesită documentația aplicabilă ansamblului.
