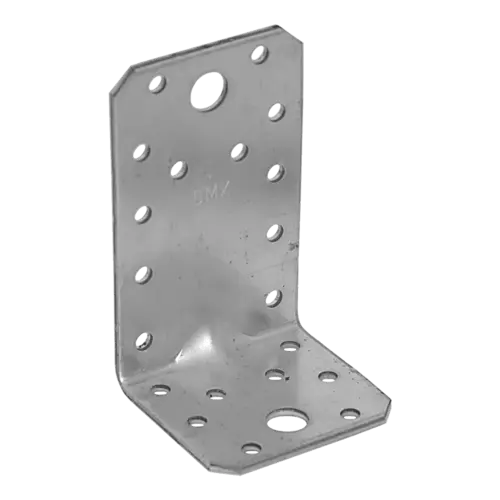

Coltar Lemn Ranforsat 90x50x55x2 KPL3
Colțarul ranforsat KPL3 este un conector metalic asimetric pentru îmbinări din lemn la unghi drept. Brațele de 90 și 50 mm, lățimea de 55 mm și tabla de 2 mm îl fac util atunci când cele două elemente îmbinate oferă suprafețe de montaj diferite. Ranforsarea din zona îndoirii rigidizează piesa; performanța conexiunii se verifică împreună cu lemnul, fixările și schema de montaj.
- Dimensiuni: 90 × 50 × 55 mm; grosime 2 mm.
- Formă asimetrică, cu un braț lung și unul scurt.
- Oțel DX51D cu protecție zincată Z275.
- 20 găuri Ø5 mm în total: 12 pe brațul de 90 mm și 8 pe cel de 50 mm.
- Două găuri Ø11 mm, câte una pe fiecare braț.
- Desenul exact, DoP-ul și ETA sunt disponibile în fila FIȘE PRODUS.
Unde este util KPL3?
Geometria asimetrică este potrivită pentru alegerea unor îmbinări între grinzi, traverse, stâlpi sau cadre din lemn, atunci când pe una dintre fețe există mai puțin spațiu de contact. Poate fi folosit în lucrări de dulgherie, amenajare și consolidarea unor colțuri, cu verificarea lemnului și a configurației de fixare. Brațul scurt nu elimină necesitatea distanțelor față de marginile și capetele lemnului.
Pentru o conexiune portantă, stabilește numărul colțarelor, orientarea și fixările după proiect. Nu alege modelul numai din formulări precum „solicitare medie” sau din grosimea tablei: contează ansamblul complet și direcția efortului.
Cum alegi între variante?
KPL3 are tablă de 2 mm. KP3 de 2,5 mm are aceeași geometrie nominală de 90 × 50 × 55 mm, dar altă grosime. Nu le înlocui automat într-o îmbinare calculată. Dacă ai nevoie de două brațe egale și o lățime mai mare, poți compara KPL1, 90 × 90 × 65 mm, cu tablă de 2 mm.
Verifică suprafața disponibilă pe ambele elemente și pozițiile perforațiilor. O asemănare vizuală sau aceeași grosime nu dovedește că modelele au aceeași schemă de fixare ori performanță.
Elemente de fixare potrivite
Instrucțiunile familiei indică cuie inelate Ø4 mm, cu lungime de cel puțin 50 mm, în condițiile documentației tehnice. Numărul și poziția fixărilor se aleg după configurația de montaj; inventarul găurilor nu înseamnă umplerea obligatorie a tuturor perforațiilor în orice lucrare.
Șuruburile pentru montajul conectorilor și anumite șuruburi de dulgherie pot fi luate în calcul pentru configurații documentate de fixare prin conector metalic. Verifică diametrul tijei, forma capului, contactul cu tabla, lungimea de ancorare și protecția anticorozivă.
Găurile Ø11 mm nu reprezintă singure o aprobare pentru orice șurub, bulon sau tijă. Potrivirea dimensională nu dovedește capacitatea conexiunii. Un șurub obișnuit cu cap înecat nu este automat echivalent cu o fixare dedicată conectorilor, iar schimbarea fixării nu păstrează automat performanța unei configurații evaluate cu cuie.
Montaj practic
- Verifică modelul, desenul și dimensiunile lemnului. Alege orientarea brațului lung și a celui scurt după suprafețele disponibile.
- Așază colțarul la unghi drept, fără să îl deformezi pentru a închide un rost.
- Stabilește schema fixărilor și distanțele față de margini și capete. Verifică necesitatea pregăuririi pentru fixările alese.
- Montează în pozițiile prevăzute, cu capetele așezate corect pe tablă. Evită strângerea excesivă și deteriorarea zincării.
- Controlează contactul pieselor, starea fixărilor și stabilitatea ansamblului. La o conexiune portantă, verifică îmbinarea după proiect.
Protecție și întreținere
Acoperirea zincată Z275 se alege pentru mediul real de utilizare. Instrucțiunile familiei prevăd condiții interioare, clasele de serviciu 1 și 2 și medii de coroziune C1/C2. Ploaia directă, umezeala persistentă sau un mediu agresiv necesită verificarea unei protecții adecvate pentru colțar și fixări; zincarea nu justifică o promisiune generală de utilizare la exterior.
Depozitează piesele protejate de intemperii și deteriorări. Verifică periodic lemnul, fixările și acoperirea și tratează corespunzător zonele în care protecția a fost afectată.
Date tehnice KPL3
| Caracteristică | Valoare |
|---|---|
| Model | KPL3 |
| Brațe × lățime | 90 × 50 × 55 mm |
| Grosime tablă | 2 mm |
| Unghi nominal | 90° |
| Material / protecție | Oțel DX51D / zinc Z275 |
| Găuri rotunde, total | 20 × Ø5 mm și 2 × Ø11 mm |
| Masă nominală | Aprox. 0,111 kg/buc. |
| Documentație | Desen exact KPL3, DoP și ETA 22/0631 |
Întrebări frecvente
Ce reprezintă 90 × 50 × 55 mm?
Brațele au 90 și 50 mm, iar lățimea piesei este 55 mm. Grosimea tablei este 2 mm. Orientarea brațelor se alege după configurația îmbinării și distanțele necesare fixărilor.
Cum sunt distribuite găurile?
Sunt 12 găuri Ø5 mm pe brațul lung și 8 găuri Ø5 mm pe cel scurt, în total 20. Fiecare braț are și o gaură Ø11 mm. Modelul nu are un grup separat de găuri Ø6,5 mm.
Pot utiliza șuruburi de dulgherie sau pentru conectori?
Da, pentru configurații documentate de fixare prin conector metalic. Verifică forma capului, diametrul, ancorarea în lemn și protecția; nu transfera automat performanța unei configurații cu cuie la alte fixări.
Este potrivit la exterior?
Protecția trebuie verificată pentru expunerea reală. Instrucțiunile familiei descriu condiții interioare C1/C2; ploaia directă, umezeala persistentă sau mediile agresive necesită evaluarea unei protecții adecvate.
Ce sarcină suportă?
Folosește DoP-ul împreună cu ETA și schema de montaj aplicabilă. Capacitatea depinde de lemn, fixări, numărul și poziția colțarelor și direcția efortului. O valoare declarată nu este o sarcină admisă universală pentru orice îmbinare.
Unde găsesc desenul și documentele?
În fila FIȘE PRODUS sunt desenul, DoP-ul și ETA. ETA 22/0631, pagina 58, figura și tabelul 52 prezintă separat KPL3 de 2 mm și KP3 de 2,5 mm. Consultă documentul complet și configurația relevantă înainte de montaj.
