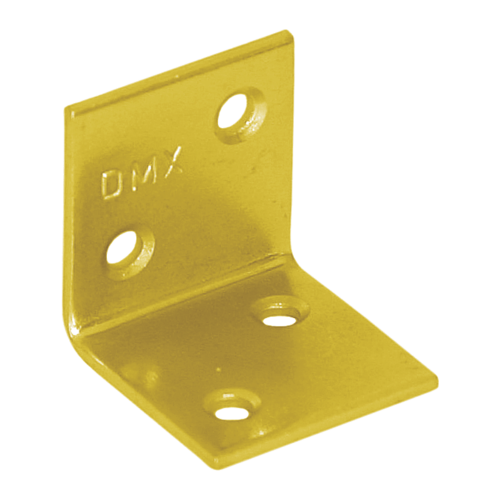

Coltar Lat pentru Mobila 30x30x30x1.5 mm Zincat Galben KS1
Colțarul lat KS1 este o piesă de legătură pentru montarea elementelor din lemn pe două fețe perpendiculare. Brațele cu dimensiuni nominale de 30 mm și lățimea de 30 mm oferă o suprafață compactă de contact, potrivită pentru îmbinări în care poziția pieselor trebuie păstrată la un unghi de 90°.
Această variantă are tablă de 1,5 mm și 4 găuri Ø4,5 mm, distribuite pe cele două brațe. Perforațiile au locaș conic, vizibil în secțiunea desenului, pentru fixări cu cap compatibil. Forma simplă permite verificarea ușoară a poziției găurilor înainte de montaj.
La ce se folosește KS1?
- Legături între piese din lemn în lucrări de tâmplărie și montaj.
- Fixarea colțurilor la rame, cadre și ansambluri ușoare.
- Montaj pe suprafețe perpendiculare, cu șuruburi potrivite pentru lemn.
- Lucrări unde este necesar un colțar lat, cu brațe egale și spațiu compact de prindere.
Ce avantaj oferă forma lată?
Lățimea egală cu dimensiunea nominală a brațelor asigură o suprafață de așezare ușor de poziționat pe piesele îmbinării. Găurile de pe ambele fețe îți permit să stabilești punctele de fixare înainte de strângere. Alegi colțarul după dimensiunile lemnului, spațiul disponibil și cerințele montajului.
Modelul KS1 este fabricat din oțel DC01. Desenul specifică zincare galvanică Fe/Zn 12 conform PN-EN ISO 2081, culoare aurie. Alege fixări și condiții de utilizare compatibile cu această protecție.
Cu ce șuruburi se montează?
Pentru configurația evaluată a îmbinării din lemn, ETA indică șuruburi ANCHOR Ø4×50 mm: 4 fixări pe colțar și 8 pentru o pereche. Pozițiile și condițiile de montaj se verifică împreună cu desenul și ETA. Vezi fixările pentru conectori. Șuruburile pentru lemn sau de dulgherie pot fi alese pentru alte montaje numai dacă diametrul tijei, capul, lungimea și documentația îmbinării sunt compatibile. Potrivirea în gaura Ø4,5 mm nu dovedește automat aceeași performanță ca în configurația evaluată.
Cum îl montezi corect?
- Așază elementele în poziția finală și verifică unghiul îmbinării.
- Poziționează colțarul cu ambele brațe în contact cu lemnul.
- Marchează punctele de fixare și pregătește găurile dacă este necesar.
- Montează șuruburile compatibile și verifică strângerea fără deformarea piesei.
Date tehnice – KS1
| Model | KS1 |
| Dimensiuni nominale | 30×30×30 mm |
| Grosime tablă | 1,5 mm |
| Perforații | 4 găuri Ø4,5 mm |
| Unghi | 90° ±1° în desen |
| Material | Oțel DC01 |
| Protecție | Fe/Zn 12, zincare galvanică galbenă |
| Masă de referință a piesei | 0,020 kg/buc. |
| Referință date tehnice | 1 bucată |
Dimensiunea nominală a brațului este 30 mm; în desen, cota exterioară după îndoire este 31,5 mm. Pentru montaj și toleranțe, folosește desenul tehnic al modelului KS1.
Întrebări frecvente
Ce dimensiuni are KS1?
Dimensiunile nominale sunt 30×30×30 mm, cu tablă de 1,5 mm.
Câte găuri are?
Are 4 găuri Ø4,5 mm în total, câte 2 pe fiecare braț. Găurile au locaș conic; verifică profilul capului și așezarea fixării înainte de strângere.
Este zincat?
Da. Protecția specificată este zincare galvanică Fe/Zn 12, culoare aurie.
Are nervură de rigidizare?
Acest model are forma simplă de colțar, fără nervură centrală. Pentru alte configurații, compară gama de colțare ranforsate.
Ce greutate poate susține îmbinarea?
Nu există o sarcină universală aplicabilă oricărui montaj. Capacitatea îmbinării depinde de lemn, direcția solicitării, numărul și tipul fixărilor, distanțele față de margini și configurația proiectată. DoP și ETA trebuie citite împreună pentru configurația folosită.
Prețul este pe bucată?
Produsul unitar se vinde la bucată. Cantitatea unui set este indicată la începutul titlului.
Poate fi folosit afară?
Zincarea galvanică galbenă protejează suprafața, dar nu constituie o aprobare pentru orice mediu exterior. Alege protecția piesei și a fixărilor în funcție de expunere; evită umezeala persistentă și verifică periodic îmbinarea.
De ce dimensiunea din desen diferă de cea nominală?
Dimensiunea nominală a brațelor este 30 mm, iar cota exterioară după îndoire este 31,5 mm. Sunt cote diferite ale aceleiași piese. Pentru spații limitate și poziționarea găurilor folosește desenul tehnic, inclusiv toleranțele sale.
Produse pentru îmbinări din lemn
Compară colțarele metalice neranforsate și colțarele ranforsate. Pentru o altă geometrie compactă, vezi colțarul KM1 40×40×40×2 mm.
Alege modelul și fixările potrivite
Pentru altă mărime din aceeași familie, compară KS3. Pentru un braț mai îngust, vezi KW2 40×40×17×1,5 mm. Poți consulta și șuruburile de dulgherie, cu verificarea compatibilității pentru montajul dorit. Modelele comparate nu sunt înlocuitori automați din punct de vedere al performanței.
Documente și verificări înainte de montaj
În documentele produsului găsești desenul individual, declarația de performanță și evaluarea tehnică europeană. Verifică dimensiunile utile ale lemnului, accesul pentru unealtă și distanțele dintre fixări înainte să alegi colțarul. Documentul PPWR privește ambalajele și este separat de documentația tehnică a îmbinării.
