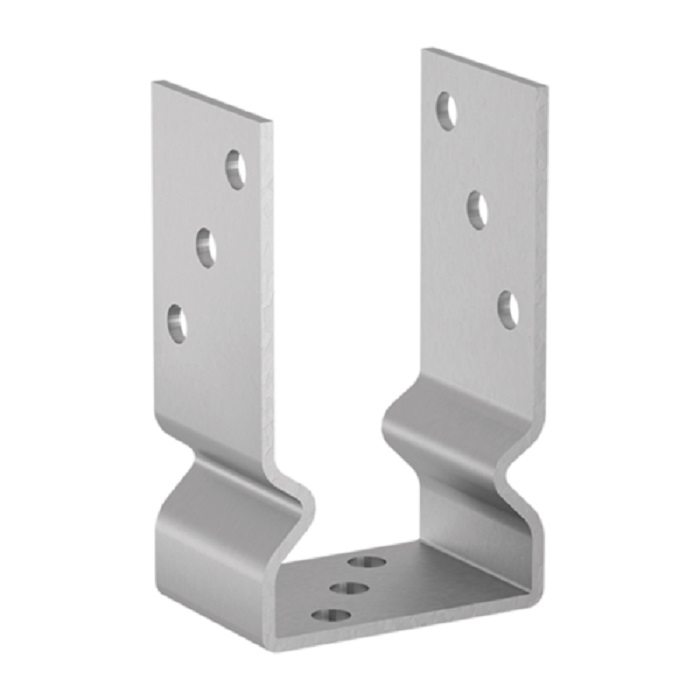

PSOZ90: suport tip U cu nervură pentru stâlp de lemn și fixare pe beton
PSOZ90 este un suport pentru legătura dintre un stâlp de lemn de dimensiune nominală 90 mm și o bază din beton. Deschiderea interioară de 91 mm lasă un mic joc de montaj; măsoară secțiunea reală a lemnului înainte de alegere. Profilarea aripilor formează un reazem ridicat față de talpă, astfel încât capătul stâlpului să nu stea direct pe beton.
Piesa este realizată din oțel S235, cu grosimea de 4 mm. Varianta comercială prezentată are finisaj zincat la cald. Forma cu nervură este diferită de un suport U cu aripi drepte; alegerea trebuie făcută după geometria îmbinării și solicitările stabilite prin proiect.
Dimensiuni și perforații
| Caracteristică | Valoare |
|---|---|
| Deschidere interioară pentru stâlp | 91 mm |
| Adâncimea piesei | 60 mm |
| Grosimea tablei | 4 mm |
| Înălțime totală în desenul tehnic individual | 170 mm |
| Porțiunea dreaptă a aripii, cotată în desen | 135 mm |
| Găuri laterale | 6 × Ø11 mm, în total pe cele două aripi |
| Găuri în talpă | 2 × Ø12 mm și 1 × Ø14 mm |
| Material | Oțel S235 |
| Finisajul variantei comerciale | Zincat la cald |
Cum citești cotele: tabelul comercial al familiei folosește dimensiunea nominală 91 × 150 × 60 × 4 mm. Desenul individual PSOZ90 indică separat înălțimea totală de 170 mm și porțiunea dreaptă de 135 mm. Pentru spațiul de montaj și poziția găurilor folosește desenul tehnic atașat. Dimensiunile din această secțiune descriu piesa, nu cutia de transport.
Unde poate fi folosit
- La poziționarea și fixarea stâlpilor de lemn pe fundații sau plăci din beton, într-o îmbinare dimensionată corespunzător.
- La structuri precum pergole, garduri sau foișoare, când proiectul permite această formă de reazem și acest sistem de ancorare.
- În lucrări în care este necesar un suport cu nervură și un reazem pentru lemn ridicat față de talpă.
Finisajul și protecția ansamblului se aleg în funcție de mediul de utilizare. Evită acumularea de apă în jurul bazei și contactele dintre materiale incompatibile. Forma suportului nu înlocuiește protecția și întreținerea lemnului.
Alegere și montaj
- Măsoară lemnul și verifică suportul: controlează secțiunea reală, planeitatea betonului, distanțele față de margini și spațiul necesar piesei.
- Alege ancorarea în beton: sistemul mecanic sau chimic trebuie să fie potrivit pentru beton, găurile de Ø12/Ø14 mm, adâncimea disponibilă și solicitările îmbinării. Respectă documentația ancorei; diametrul găurii nu stabilește singur diametrul ori capacitatea ancorei.
- Fixează talpa pe beton și poziționează stâlpul: păstrează reazemul prevăzut de profil, aliniază piesa și verifică verticalitatea lemnului.
- Realizează legătura cu lemnul: configurația evaluată în ETA pentru PSOZ90 utilizează un șurub traversant M10 × 110, clasa 5.8, cu șaibă M10, în poziția indicată de figura 70. Urmează schema și verifică lungimea utilă pentru ansamblul concret.
- Verifică îmbinarea: aplică instrucțiunile fixărilor, verifică strângerea și alinierea, apoi efectuează controalele cerute de proiect.
Șuruburi pentru conectori sau șuruburi de dulgherie: se pot lua în calcul numai dacă documentația șurubului și calculul îmbinării permit utilizarea în acest suport, cu respectarea diametrelor, pătrunderii și distanțelor în lemn. Nu primesc automat performanțele configurației cu șurub traversant. Cele șase găuri laterale disponibile nu înseamnă că toate trebuie umplute în schema evaluată.
Acest model se fixează prin talpă pe beton; descrierea nu îl recomandă pentru înglobare. Capacitatea ansamblului depinde de direcția forței, lemn, fixări, beton și configurație. Valorile din DoP și ETA trebuie interpretate în condițiile documentelor, nu ca o sarcină universală a piesei.
Comparații utile
Pentru un stâlp nominal de 70 mm vezi PSOZ70, cu deschidere de 71 mm. Compară geometria cu PSO90 cu aripi drepte, fără a presupune aceeași capacitate sau aceleași găuri în talpă. Pentru alte dimensiuni consultă suporții cu nervură sau întreaga categorie de suporți.
Întrebări frecvente
Se potrivește unui stâlp de 90 × 90 mm?
Deschiderea interioară este de 91 mm. Verifică dimensiunea reală a lemnului, inclusiv variațiile de secțiune și spațiul necesar montajului.
Ce înălțime trebuie să iau în calcul?
Pentru gabarit, desenul individual indică 170 mm în total; porțiunea dreaptă a aripii este cotată la 135 mm. Valoarea de 150 mm din tabelul comercial este prezentată separat ca dimensiune nominală.
Câte găuri are talpa?
Desenul PSOZ90 confirmă două găuri de Ø12 mm și o gaură de Ø14 mm. Găurile laterale sunt șase, de Ø11 mm. Fotografiile și ilustrațiile prezintă forma familiei; pentru numărul și poziția perforațiilor folosește desenul exact.
Pot folosi șuruburi de dulgherie în locul șurubului traversant?
Numai într-o soluție justificată de documentația fixării și de proiect. Simpla potrivire a unui șurub în gaură nu dovedește echivalența cu schema din ETA.
Pot turna beton în jurul suportului?
PSOZ90 este un suport cu talpă pentru fixare pe beton. Montajul prin înglobare nu este soluția descrisă pentru acest model.
La ce folosește nervura?
Profilarea formează geometria reazemului și ridică punctul de sprijin al lemnului față de talpă. Nu este un reglaj de înălțime și nu stabilește singură capacitatea portantă.
Ce documente sunt atașate?
În fila Fișe produs găsești desenul tehnic original PSOZ90, declarația de performanță proprie și ETA 20/1044 completă. Desenul documentează geometria, iar DoP și ETA stabilesc condițiile performanțelor declarate.
