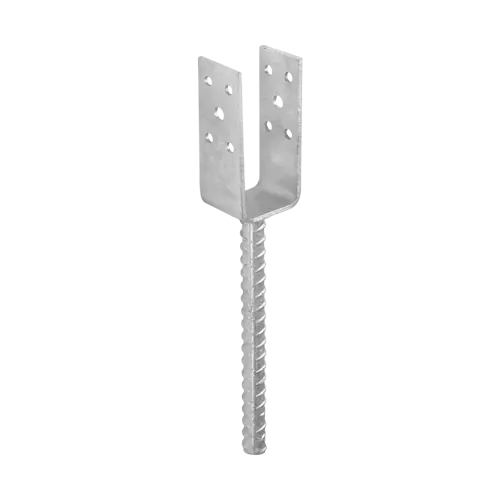

Suport Stalp Lemn 45mm Tip U PSL45U Sarcina Usoara
PSL45U este un suport tip U cu tijă striată pentru legarea unui stâlp din lemn de o fundație din beton. Partea U cuprinde lemnul lateral și îi oferă reazem, iar tija se înglobează în fundația proiectată. Acest produs individual reprezintă o singură piesă. Necesarul se stabilește după numărul stâlpilor și alcătuirea construcției.
Poate fi ales pentru stâlpi de gard, pergole, foișoare mici, spalieri ori alte amenajări din lemn când fundația, îmbinarea și stabilitatea sunt verificate pentru lucrare. Denumirea „sarcină ușoară” identifică familia de produse, fără să reprezinte o valoare numerică a capacității portante. Separarea lemnului de beton ajută detaliul constructiv, dar nu înlocuiește drenajul, protecția lemnului și întreținerea.
Dimensiuni și alegerea mărimii
| Caracteristică | PSL45U, pe o piesă |
|---|---|
| Mărime comercială pentru lemn | 45 mm nominal |
| Deschidere interioară U, W | 46 mm |
| Lățime bandă, B | 40 mm |
| Înălțime parte U din desenul propriu | 105 mm |
| Lungime totală geometrică din desen | 305 mm |
| Grosime tablă U din desen | 4 mm |
| Tijă striată din desen | Ø16 mm, lungime 200 mm |
| Găuri pe fiecare aripă | 4 × Ø7 mm + 1 × Ø9 mm |
| Găuri totale pe cele două aripi | 8 × Ø7 mm + 2 × Ø9 mm |
| Materiale din desen | Oțel S235 pentru U și B500 pentru tijă |
| Protecție anticorozivă | Zincare; verifică precizările documentare de mai jos |
| Cantitate a acestui produs | 1 piesă |
Alege după dimensiunea reală a lemnului, comparată cu interiorul U de 46 mm. Mărimea comercială de 45 mm și deschiderea efectivă sunt valori distincte. Înălțimea U de 105 mm, tija de 200 mm și totalul geometric de 305 mm descriu părți diferite ale suportului; nu sunt trepte de reglare sau cote alternative ale aceleiași lungimi. Nu forța un stâlp supradimensionat între aripi și nu presupune jocuri admise fără verificarea îmbinării.
Montaj în beton și fixarea lemnului
- Verifică secțiunea, calitatea și umiditatea lemnului, precum și solicitările proiectului, inclusiv acțiunile laterale și vântul.
- Stabilește fundația și poziția tijei înainte de turnare. Suportul se montează prin înglobarea tijei; nu are o talpă pentru ancorare la suprafața betonului existent.
- Controlează axul, verticalitatea și nivelul. Cota de înglobare și distanțele față de marginile betonului se stabilesc pentru lucrare.
- Respectă limita documentată de maximum 50 mm tijă liberă deasupra betonului. Aceasta este o condiție de montaj, fără mecanism de reglare.
- Montează lemnul și elementul de prindere potrivit configurației evaluate; verifică așezarea, strângerea și protecția suprafețelor.
- Verifică ansamblul și îmbinările înainte de folosire și ulterior prin inspecții periodice.
Pentru PSL45U, ETA 20/1044 indică un șurub M8 × 60 mm, clasa 5.8 cu șaibă M8, în tabelul de la pagina 90; montajul propriu apare la pagina 79. Aceasta este o configurație evaluată, fără echivalență universală cu orice șurub ce încape în gaură. Lungimea necesară și montajul complet se verifică față de lemn și de documentația aplicabilă.
Catalogul Domax indică pentru familia PSL șuruburi pentru lemn Ø6 și șuruburi de dulgherie CTO Ø8 ca familii de fixări candidate. Alegerea dintre ele se face după cerințele îmbinării și instrucțiunile produsului exact. Simpla potrivire în perforație nu dovedește aceeași capacitate ca șurubul metric din evaluare și nici necesitatea umplerii tuturor găurilor. Fixările nu sunt prezentate ca fiind incluse în produs.
Protecție, performanță și documentație
Desenul propriu indică protecție Fe/Zn conform EN ISO 2081, iar catalogul actual descrie familia prin zincare la cald. Sursele nu trebuie combinate într-o promisiune de protecție sau durabilitate mai mare. Mediul de expunere, umezeala și compatibilitatea cu lemnul tratat se verifică pentru proiect; nu se presupune utilizare nelimitată în medii agresive.
Geometria prezentată mai sus urmează desenul individual citit pentru acest model. Pentru partea U, desenul cotează 105 mm, tabelul ETA 20/1044 indică H = 101 mm, iar catalogul indică 100 mm; sunt păstrate separat valorile și sursele, fără interpretare ca reglaj ori toleranță. Pentru dimensionarea unei îmbinări portante trebuie verificată configurația documentată aplicabilă piesei, lemnului și fundației. Nu se oferă o capacitate universală în kilograme doar din grosimea tablei sau denumirea modelului.
În fila documentelor găsești desenul, evaluarea tehnică și instrucțiunile asociate produsului. Manualul general descrie mai multe tipuri de conectori și nu înlocuiește schema specifică PSL. Documentul PPWR, acolo unde este asociat, privește ambalajele și nu este declarație de performanță structurală. Păstrează documentele și inspectează protecția zincată; deteriorările se tratează printr-o soluție compatibilă cu sistemul de protecție.
Întrebări frecvente
Ce primesc la acest produs?
Primești 1 piesă din modelul PSL45U. Numărul suporturilor și al fixărilor pentru întreaga lucrare se stabilește după proiect.
De ce mărimea comercială și deschiderea U diferă?
45 mm este mărimea nominală pentru alegere, iar 46 mm este deschiderea interioară din desen. Verifică dimensiunea reală a lemnului înainte de montaj.
Cei 305 mm reprezintă lungimea tijei?
Nu. Tija are 200 mm, iar partea U este cotată la 105 mm în desen. Cei 305 mm reprezintă lungimea totală geometrică a piesei.
Se poate prinde direct pe un beton întărit?
Suportul are tijă pentru înglobare, fără talpă perforată pentru ancore la suprafața betonului. O altă soluție de montaj necesită un detaliu verificat pentru lucrare.
Este un suport reglabil?
Nu are mecanism de reglare. Poziția se stabilește la montaj; limita de 50 mm tijă liberă nu este cursă de reglaj.
Ce șurub metric este indicat pentru acest model?
ETA 20/1044 indică un M8 × 60 mm, clasa 5.8 cu șaibă M8. Configurația completă trebuie verificată înainte de utilizare.
Pot înlocui șurubul metric cu un șurub de dulgherie?
Catalogul indică familii de fixări pentru lemn, dar nu rezultă o echivalență universală cu montajul evaluat în ETA. Verifică șurubul exact, lemnul și solicitările; diametrul găurii nu dovedește performanța.
Denumirea sarcină ușoară spune cât poate susține?
Nu este o valoare numerică a capacității portante. Rezistența depinde de configurația îmbinării, lemn, beton și montaj; pentru alegere se consultă documentele și proiectul.
