Suport PSP70 negru pentru stâlp pătrat de lemn, cu placă de ancorare în beton
PSP70 este un suport din oțel vopsit negru cu pulbere pentru montarea unui stâlp de lemn cu secțiune nominală de 70 × 70 mm pe o fundație din beton. Corpul pătrat sprijină și ghidează capătul stâlpului, iar placa de bază de 150 × 150 mm permite realizarea prinderii în fundație cu ancore alese pentru lucrare.
Modelul este prezentat comercial în varianta de 71 × 71 mm. Pentru alegere și montaj, verifică secțiunea reală a lemnului și cotele desenului: cota W în plan este de 72 × 72 mm. Nu confunda dimensiunea nominală a stâlpului cu toate cotele piesei metalice.
Unde se folosește și cum îl alegi
- La stâlpi de lemn pentru garduri, pergole, foișoare sau amenajări, când proiectul permite acest tip de îmbinare cu fundația.
- Pe un soclu sau o fundație din beton cu dimensiuni, rezistență și distanțe față de margini potrivite ancorelor utilizate.
- Când dorești un suport pătrat cu bază de ancorare, în locul unui model cu tijă care se înglobează la betonare.
Măsoară lemnul înainte de comandă, inclusiv eventualele deformări sau umflări. Alegerea suportului se face împreună cu ancorele, prinderile în lemn și contravântuirile construcției. O șapă de finisaj nu constituie, prin ea însăși, o fundație potrivită pentru ancorare.
Dimensiuni și construcție
| Model | PSP70, suport pătrat cu placă de bază |
|---|---|
| Stâlp nominal / variantă comercială | 70 × 70 mm / 71 × 71 mm; cota W în planul desenului: 72 × 72 mm |
| Înălțimea corpului / înălțimea totală | 150 mm / 152 mm |
| Grosimea pereților / grosimea plăcii de bază | 1,5 mm / 2 mm |
| Dimensiunile plăcii de bază | 150 × 150 mm |
| Găuri laterale | 4 găuri Ø11 mm, pe două laturi opuse |
| Găuri în placa de bază | 8 găuri Ø12 mm: patru în zona exterioară corpului și patru sub zona stâlpului |
| Distanța verticală între axele găurilor laterale | 90 mm; această cotă nu este înălțimea corpului |
| Material și finisaj | Oțel S235, vopsit negru cu pulbere |
Desenul tehnic din fila FIȘE PRODUS arată poziția găurilor și cotele complete. Numărul de perforații nu stabilește automat câte ancore sau șuruburi trebuie utilizate într-o îmbinare.
Prinderea în lemn și în fundație
Găurile laterale Ø11 mm permit realizarea unei prinderi cu șurub metric M10 în configurația documentată. Pentru PSP70, documentația de evaluare indică șurub ISO 4014 M10 × 90, clasa 5.8. Poziția și configurația efectivă a prinderii trebuie urmărite în schema aplicabilă, împreună cu șaibele și piulițele potrivite.
Șuruburile de dulgherie sau cele destinate montajului conectorilor pot fi luate în considerare numai dacă documentația lor și proiectul îmbinării permit folosirea în această piesă. Simplul fapt că un șurub intră în gaură nu dovedește aceeași capacitate ca fixarea evaluată.
Pentru beton, alege ancorele după suportul real, solicitări, adâncime și distanțele față de margini. O gaură de Ø12 mm în placă nu reprezintă o recomandare universală pentru o ancoră M12 și nu garantează compatibilitatea cu orice diblu.
Pași de montaj
- Verifică secțiunea lemnului, desenul piesei și planul de ancorare. Stabilește poziția suportului pe betonul portant.
- Marchează găurile folosite în configurația aleasă, păstrând distanțele necesare față de marginile fundației.
- Execută și curăță găurile în beton conform instrucțiunilor ancorelor. Montează suportul fără să deformezi placa.
- Poziționează stâlpul și verifică verticalitatea. Pregăurește lemnul potrivit șuruburilor utilizate, fără găuriri suplimentare improvizate în suport.
- Montează fixările și strânge-le conform instrucțiunilor acestora. Verifică ansamblul și contravântuirile înainte de încărcare.
La exterior, evită acumularea apei lângă capătul lemnului și contactul cu substanțe agresive. Verifică periodic fixările și stratul de protecție; vopsirea cu pulbere nu înlocuiește alegerea unui detaliu constructiv potrivit mediului.
Întrebări frecvente
Este pentru lemn de 70 mm sau de 71 mm?
Stâlpul nominal este de 70 × 70 mm, iar varianta comercială este de 71 × 71 mm. Măsoară lemnul real și verifică desenul cotat înainte de montaj; cota W din desen este de 72 mm.
Suportul are înălțimea de 90 mm?
Nu. Corpul are 150 mm, iar piesa completă 152 mm. Cota de 90 mm reprezintă distanța verticală dintre axele găurilor laterale.
Toată piesa este din tablă de 2 mm?
Nu. Pereții sunt de 1,5 mm, iar placa de bază este de 2 mm. Aceste grosimi au roluri diferite în construcția suportului.
Pot monta suportul direct în șapă?
Ancorarea trebuie realizată într-un suport portant potrivit. O șapă de finisaj, pavelele sau o placă subțire neverificată nu pot fi considerate automat o fundație adecvată.
Trebuie folosite toate cele opt găuri din bază?
Perforațiile disponibile nu sunt o instrucțiune de umplere a tuturor găurilor. Schema de ancorare se stabilește pentru fundație, ancore și solicitările îmbinării.
Pot înlocui șuruburile metrice cu șuruburi pentru lemn?
Numai după verificarea documentației șurubului și a îmbinării. O înlocuire nu păstrează automat performanța configurației evaluate.
Unde găsesc desenul și declarația de performanță?
În fila FIȘE PRODUS sunt disponibile desenul tehnic exact PSP70, declarația de performanță și evaluarea tehnică aplicabilă. Consultă-le împreună înainte de o utilizare structurală.
Modele și produse în legătură

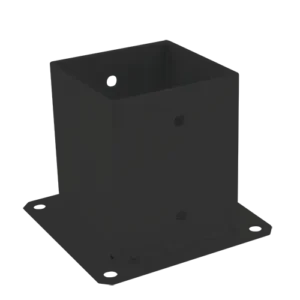

Pentru o secțiune nominală mai mare, compară cu PSP100 negru, suport pătrat pentru stâlp de 100 mm. Dacă ai nevoie de un model cu tijă pentru înglobare la betonare, vezi PS70U, suport tip U pentru stâlp nominal de 70 mm; modul de montaj diferă.
