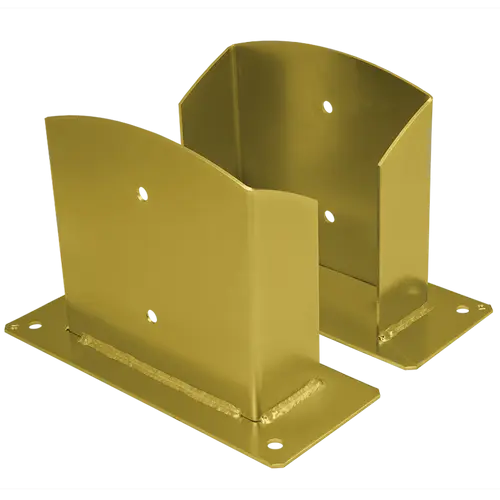

Suport Stalp Baza Despicata PSD 200 – baza pentru stalpi dreptunghiulari din lemn
PSD200 este o bază metalică despicată pentru legarea unui stâlp din lemn de o fundație din beton. Piesa are o placă verticală cu margini îndoite și o talpă cu patru găuri de ancorare. Configurația deschisă permite poziționarea a două suporturi în raport cu lățimea stâlpului; montajul cu o singură piesă, inclusiv lângă un perete, trebuie ales în funcție de proiect și de solicitări.
Produsul se vinde la bucată. O bucată nu reprezintă o pereche și nici un ansamblu complet de fixare. Șuruburile, șaibele și ancorele se aleg separat, pentru lemnul și betonul din lucrare.
Alegerea dimensiunii și a finisajului
Numărul 200 identifică modelul nominal. În desen, W este 202 mm, în timp ce tabelul comercial actual indică 201 mm pentru cota a. Nu transformați cotele de 152 și 260 mm din desen într-un interval de reglare 152–260 mm: ele descriu zone diferite ale piesei. Verificați secțiunea reală a lemnului, geometria plăcii și spațiul necesar montajului.
Aceasta este varianta galbenă din oțel S235, cu zincare galvanică galbenă. Finisajul nu se echivalează cu zincarea la cald. Alegerea protecției potrivite mediului de utilizare și tratarea zonelor deteriorate se stabilesc în proiect; nu există o promisiune universală de durată în exterior.
Date geometrice pentru o piesă PSD200
| Material | Oțel S235 |
|---|---|
| Grosimea plăcilor | 3 mm |
| Înălțimea H | 200 mm |
| Talpa B × A | 300 × 120 mm |
| Cota W din desen | 202 mm; distinctă de nominalul 200 și de cota comercială a = 201 mm |
| Găuri în talpă | 4 × Ø12 mm |
| Găuri în placa verticală | 2 × Ø11 mm |
| Poziționare verticală a găurilor | Prima axă la 50 mm de reperul desenului, apoi 100 mm între axe |
| Finisaj | Zincat galvanic, galben |
| Unitate de vânzare | 1 bucată |
În fișele produsului este asociat desenul original oficial PSD200, revizia A din 10.12.2020, oferit pentru varianta galbenă. Geometria este verificată și prin figura 15 și tabelul 17 din ETA 20/1044. Consultați împreună desenul, DoP propriu variantei galbene și evaluarea tehnică integrală.
Montaj în lemn și beton
- Verificați stâlpul, betonul, distanțele față de margini, spațiul pentru piulițe și accesul sculei. Nu așezați automat suportul la marginea fundației doar pentru că talpa încape.
- Poziționați suportul sau suporturile după schema de montaj. Găurile și placa nu înlocuiesc verificarea stabilității ansamblului.
- Pentru fixarea în lemn, ETA indică pentru PSD200 un șurub M10 × 220, clasa 5.8, cu șaibă M10, în configurația evaluată. Poziția utilizată se citește în figura 65; existența a două găuri nu înseamnă că ambele se populează identic în orice montaj.
- Catalogul prezintă și șuruburi pentru lemn CTO Ø10, PWD Ø10 sau ansambluri PNP. Sunt soluții de selectat pentru aplicația exactă; simpla potrivire în gaură nu dovedește aceeași rezistență ca fixarea evaluată în ETA.
- Pentru beton, catalogul menționează PBK M10/M12 și șuruburi PBW Ø10,5. Alegeți ancora după propriul document tehnic, tipul betonului, adâncime și distanțe; gaura Ø12 nu stabilește singură o ancoră universală.
- Controlați alinierea și strângerea. Mențineți detaliul de evacuare a apei prevăzut în proiect; nu deduceți o distanță garantată lemn–beton din forma tălpii.
Utilizări și limite
Baza despicată este utilă la detalii de stâlpi din lemn unde o piesă închisă nu oferă poziționarea necesară. Utilizarea într-un gard, foișor sau alt ansamblu portant depinde de calculul structurii, contravântuiri, fixări și suport. Nu se atribuie produsului o capacitate unică în kilograme și nici rol de încastrare rigidă fără verificare.
Valorile din catalogul 2026 diferă pe unele direcții de cele din DoP și ETA. De aceea, această descriere nu preia un tabel de sarcini drept capacitate garantată pentru orice lucrare. Pentru calcul se consultă documentele complete și configurația exactă a îmbinării.
Întrebări frecvente
Primesc două suporturi dacă comand o bucată?
Nu. Produsul este o singură piesă PSD200. Pentru o pereche se comandă două bucăți, dacă proiectul cere acea configurație.
PSD200 este reglabil între 152 și 260 mm?
Nu este documentată o astfel de cursă. Cotele 152 și 260 mm sunt măsurători diferite în desen, nu capetele unui interval de reglaj.
Ce reprezintă lățimea de 300 mm din atribute?
Este lungimea totală B a tălpii, nu secțiunea nominală a stâlpului. Talpa are și adâncimea A de 120 mm.
Este zincat la cald?
Varianta galbenă identificată aici este declarată zincată galvanic în oferta actuală și în catalog. Nu se schimbă finisajul după o notă generică sau ambiguă dintr-un desen.
Pot folosi șuruburi de dulgherie?
Catalogul include CTO Ø10 și PWD Ø10 între soluțiile pentru lemn. Compatibilitatea și rezistența se verifică pentru șurubul și montajul ales, fără echivalare automată cu ansamblul M10 evaluat.
Pot folosi orice ancoră care intră prin gaura de 12 mm?
Nu. Ancora trebuie potrivită betonului, solicitărilor și distanțelor de montaj, pe baza propriei evaluări tehnice.
Poate sta un stâlp cu un singur suport, fără alte elemente?
Catalogul arată inclusiv utilizarea unei piese lângă perete. Aceasta nu dovedește stabilitatea oricărui stâlp independent; schema completă trebuie verificată.
De unde citesc dimensiunile și performanțele?
Din desenul original oficial, DoP propriu variantei PSD200 galbene și ETA 20/1044 integrală, disponibile în fila FIȘE PRODUS. Descrierea separă geometria de performanța ansamblului.
