Suport Stalp Baza Despicata PSD90 Galben Galvanizat

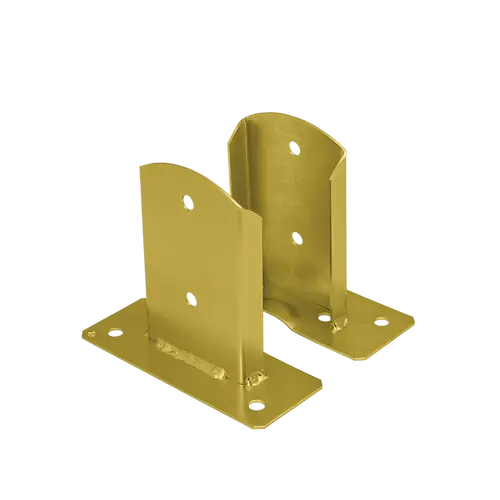

PSD90 este o bază metalică despicată pentru legarea unui stâlp din lemn de o fundație din beton. Piesa are o placă verticală cu margini îndoite și o talpă cu patru găuri de ancorare. Configurația deschisă permite poziționarea a două suporturi în raport cu lățimea stâlpului; montajul cu o singură piesă, inclusiv lângă un perete, trebuie ales în funcție de proiect și de solicitări.
Produsul se vinde la bucată. O bucată nu reprezintă o pereche și nici un ansamblu complet de fixare. Șuruburile, șaibele și ancorele se aleg separat, pentru lemnul și betonul din lucrare.
Alegerea dimensiunii și a finisajului
Numărul 90 identifică modelul nominal. În desen, W este 92 mm, în timp ce tabelul comercial actual indică 91 mm pentru cota a. Intervalul de reglare 62–102 mm din descrierea anterioară nu este documentat pentru PSD90. Cotele de 68 și 92 mm din desen descriu poziții și dimensiuni diferite, nu o cursă de reglaj. Verificați secțiunea reală a lemnului, geometria plăcii și spațiul necesar montajului.
Aceasta este varianta galbenă din oțel S235, cu zincare galvanică galbenă. Finisajul nu se echivalează cu zincarea la cald. Alegerea protecției potrivite mediului de utilizare și tratarea zonelor deteriorate se stabilesc în proiect; nu există o promisiune universală de durată în exterior.
Date geometrice pentru o piesă PSD90
| Material | Oțel S235 |
|---|---|
| Grosimea plăcilor | 2 mm |
| Înălțimea H | 150 mm |
| Talpa B × A | 180 × 71 mm |
| Cota W din desen | 92 mm; distinctă de nominalul 90 și de cota comercială a = 91 mm |
| Găuri în talpă | 4 × Ø12 mm |
| Găuri în placa verticală | 2 × Ø11 mm |
| Poziționare verticală a găurilor | Prima axă la 50 mm de reperul desenului, apoi 75 mm între axe |
| Finisaj | Zincat galvanic, galben |
| Unitate de vânzare | 1 bucată |
În fișele produsului este asociat desenul original oficial PSD90, revizia A din 10.12.2020, oferit pentru varianta galbenă. Traducerea existentă a fost păstrată în biblioteca Media. Geometria este verificată și prin figura 15 și tabelul 17 din ETA 20/1044. Tabelul web nu oferă o legătură ETA directă pentru acest cod, însă DoP propriu citează ETA 20/1044; evaluarea completă este disponibilă pentru consultarea configurației PSD90.
Montaj în lemn și beton
- Verificați stâlpul, betonul, distanțele față de margini, spațiul pentru piulițe și accesul sculei. Nu așezați automat suportul la marginea fundației doar pentru că talpa încape.
- Poziționați suportul sau suporturile după schema de montaj. Găurile și placa nu înlocuiesc verificarea stabilității ansamblului.
- Pentru fixarea în lemn, ETA indică pentru PSD90 un șurub M10 × 110, clasa 5.8, cu șaibă M10, în configurația evaluată. Poziția utilizată se citește în figura 65; existența a două găuri nu înseamnă că ambele se populează identic în orice montaj.
- Catalogul prezintă și șuruburi pentru lemn CTO Ø10, PWD Ø10 sau ansambluri PNP. Sunt soluții de selectat pentru aplicația exactă; simpla potrivire în gaură nu dovedește aceeași rezistență ca fixarea evaluată în ETA.
- Pentru beton, catalogul menționează PBK M10/M12 și șuruburi PBW Ø10,5. Alegeți ancora după propriul document tehnic, tipul betonului, adâncime și distanțe; gaura Ø12 nu stabilește singură o ancoră universală.
- Controlați alinierea și strângerea. Mențineți detaliul de evacuare a apei prevăzut în proiect; nu deduceți o distanță garantată lemn–beton din forma tălpii.
Utilizări și limite
Baza despicată este utilă la detalii de stâlpi din lemn unde o piesă închisă nu oferă poziționarea necesară. Utilizarea într-un gard, foișor sau alt ansamblu portant depinde de calculul structurii, contravântuiri, fixări și suport. Nu se atribuie produsului o capacitate unică în kilograme și nici rol de încastrare rigidă fără verificare.
Valorile din catalogul 2026 diferă pe unele direcții de cele din DoP și ETA. De aceea, această descriere nu preia un tabel de sarcini drept capacitate garantată pentru orice lucrare. Pentru calcul se consultă documentele complete și configurația exactă a îmbinării.
Întrebări frecvente
Primesc două suporturi dacă comand o bucată?
Nu. Produsul este o singură piesă PSD90. Pentru o pereche se comandă două bucăți, dacă proiectul cere acea configurație.
PSD90 este reglabil între 62 și 102 mm?
Nu este documentată o astfel de cursă. Intervalul 62–102 mm din vechiul text nu aparține unei curse documentate a modelului. Cotele se citesc separat în desenul PSD90 exact.
Ce reprezintă lățimea de 180 mm din atribute?
Este lungimea totală B a tălpii, nu secțiunea nominală a stâlpului. Talpa are și adâncimea A de 71 mm.
Este zincat la cald?
Varianta galbenă identificată aici este declarată zincată galvanic în oferta actuală și în catalog. Nu se schimbă finisajul după o notă generică sau ambiguă dintr-un desen.
Pot folosi șuruburi de dulgherie?
Catalogul include CTO Ø10 și PWD Ø10 între soluțiile pentru lemn. Compatibilitatea și rezistența se verifică pentru șurubul și montajul ales, fără echivalare automată cu ansamblul M10 evaluat.
Pot folosi orice ancoră care intră prin gaura de 12 mm?
Nu. Ancora trebuie potrivită betonului, solicitărilor și distanțelor de montaj, pe baza propriei evaluări tehnice.
Poate sta un stâlp cu un singur suport, fără alte elemente?
Catalogul arată inclusiv utilizarea unei piese lângă perete. Aceasta nu dovedește stabilitatea oricărui stâlp independent; schema completă trebuie verificată.
De unde citesc dimensiunile și performanțele?
Din desenul original oficial, DoP propriu variantei PSD90 galbene și ETA 20/1044 integrală, disponibile în fila FIȘE PRODUS. Descrierea separă geometria de performanța ansamblului.
