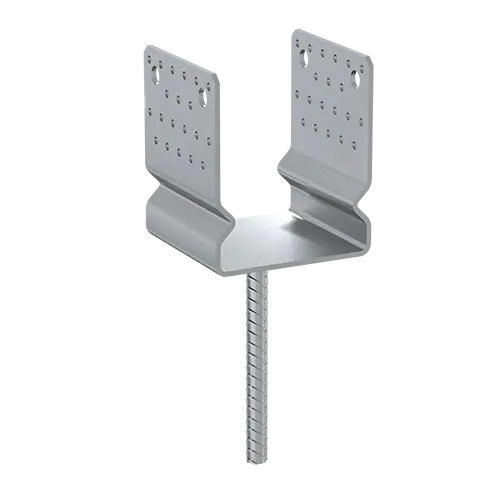

PSSZ140 este un suport tip U pentru un stâlp din lemn, cu tijă striată destinată înglobării în beton. Partea superioară cuprinde lemnul lateral și îi oferă reazem, iar tija transmite solicitările către fundația proiectată. Produsul individual reprezintă o piesă; necesarul se stabilește după numărul de stâlpi și alcătuirea construcției.
Poate fi ales pentru stâlpi de pergolă, foișor, copertină, gard sau alte structuri din lemn atunci când fundația, îmbinarea și stabilitatea ansamblului sunt verificate pentru proiect. Montajul presupune înglobarea tijei; piesa nu are o talpă care să fie prinsă la suprafața unui beton existent. Distanțarea bazei lemnului de beton ajută detaliul constructiv, dar nu înlocuiește drenajul, protecția lemnului și întreținerea.
Dimensiuni și alegerea mărimii
| Caracteristică | PSSZ140, pe o piesă |
|---|---|
| Mărime comercială pentru lemn | 140 mm nominal |
| Deschidere interioară U, W | 141 mm |
| Adâncimea brațelor, B | 120 mm |
| Înălțime parte U, H | 150 mm |
| Înălțime totală | 350 mm |
| Grosime tablă U | 4 mm |
| Tijă striată din desen | Ø18 mm, lungime 200 mm |
| Găuri mici, total pe cele două brațe | 40 × Ø6 mm |
| Găuri mari, total pe cele două brațe | 4 × Ø14 mm |
| Materiale | Oțel S235 pentru partea U și B500B pentru tijă |
| Finisaj | Zincare la cald conform EN ISO 1461, în desenul propriu |
| Cantitate a produsului individual | 1 piesă |
Cotele sunt cele ale desenului individual din 20.03.2023 și ale tabelului PSSZ din ETA 20/1044, pagina 41. Cei 350 mm reprezintă totalul piesei, iar cei 150 mm descriu partea U. Tija are propria lungime de 200 mm; valoarea totală nu este lungimea de înglobare. Deschiderea de 141 mm se verifică față de secțiunea reală a lemnului și nu schimbă denumirea comercială nominală de 140 mm.
Măsoară lemnul înainte de alegere, ținând cont de umiditate, planeitatea fețelor și accesul la fixări. Nu forța un stâlp prea mare și nu îndoi brațele ca să compensezi o mărime greșită. Numărul găurilor reprezintă geometria disponibilă; schema aleasă stabilește găurile și fixările efectiv folosite.
Montaj în beton și prinderea lemnului
- Verifică modelul exact, desenul, documentele și poziția fundației. Stabilește geometria fundației și înglobarea în funcție de beton, solicitări și proiect.
- Poziționează tija în betonul pregătit conform detaliului de execuție. Menține piesa aliniată și fixată temporar până când betonul permite continuarea montajului.
- Respectă distanța liberă admisă între partea U și suprafața betonului. Figura PSSZ din ETA, pagina 5, indică maximum 50 mm de tijă liberă; aceasta este o limită a configurației, nu o cursă de reglare sau o distanță obligatorie.
- Așază lemnul în U, verifică verticalitatea și execută prinderea prevăzută în proiect. Păstrează distanțele față de capătul și marginile lemnului.
- Verifică reazemul, strângerea, contravântuirea și protecția suprafețelor. Nu încărca ansamblul înainte ca fundația și îmbinările să fie pregătite pentru utilizare.
Pentru PSSZ140, tabelul de fixări din ETA 20/1044, pagina 92, indică 2 șuruburi M10×160, clasa 5.8, cu șaibă M10 în configurația evaluată. Schemele de la paginile 67 și 88 arată alcătuirea și pozițiile. Dimensiunea și numărul acestora se referă la acest model și la configurația documentată, fără transfer automat la alt suport.
Catalogul Domax 2026, pagina 133, menționează pentru familia PSSZ cuie inelate ANCHOR Ø4, șuruburi pentru conectori ANW Torx20, șuruburi pentru lemn CTO Ø10 și PWD Ø10. Aceste familii se analizează după propriile documente și după schema îmbinării. Un șurub pentru conectori sau dulgherie nu devine echivalent cu șurubul M10 din ETA doar fiindcă încape într-o gaură. Nu se combină arbitrar găurile mici și cele mari pentru a obține o capacitate presupusă.
Performanță, protecție și documentație
DoP proprie PSSZ140, emisă în 2024, trimite la ETA 20/1044 din 2023. Valorile din documente depind de direcția forței, de comportarea lemnului și de cea a oțelului. Nu se adună valori caracteristice și valori de calcul, iar o valoare izolată nu reprezintă sarcina universală admisă a stâlpului. Îmbinarea, fundația și restul construcției se verifică împreună.
Acoperirea este zincare la cald, confirmată de desenul propriu. Alegerea pentru exterior se face în funcție de mediul lucrării, umezeală și contactul cu alte materiale. Evită deteriorarea zincului și acumularea apei la baza lemnului. Zonele afectate la montaj se tratează printr-o metodă compatibilă, iar piesa, lemnul și fixările se inspectează periodic.
Consultă desenul individual, declarația proprie de performanță și ETA completă pentru identificare, geometrie și montaj. Instrucțiunile generale completează aceste documente și nu înlocuiesc schema specifică PSSZ. Documentele altui model nu stabilesc geometria sau performanța acestui suport.
Întrebări frecvente
Ce primesc la acest produs?
Produsul individual este un suport PSSZ140. Numărul comandat se alege după necesarul proiectului. Lemnul, betonul și elementele de fixare nu sunt prezentate prin această descriere ca fiind incluse.
De ce mărimea este 140 mm, iar deschiderea este 141 mm?
140 mm este mărimea comercială nominală. Desenul cotează spațiul interior la 141 mm. Verifică măsura efectivă a lemnului, fără să tratezi diferența drept reglaj.
Cei 350 mm reprezintă lungimea tijei?
Nu. Este înălțimea totală. Partea U are 150 mm, iar tija din desen are 200 mm. Adâncimea de înglobare se stabilește prin detaliul fundației, cu respectarea documentelor.
Se prinde cu ancore pe un beton deja întărit?
PSSZ are tijă pentru înglobare și nu are o talpă perforată de ancorat la suprafață. Pentru un beton existent alege o soluție proiectată pentru acel tip de montaj, fără adaptarea improvizată a tijei.
Câte fixări se folosesc în lemn?
Configurația ETA pentru PSSZ140 folosește 2 șuruburi M10×160-5.8 cu șaibă M10. Numărul total al găurilor din piesă nu este automat numărul fixărilor acestei configurații.
Pot înlocui șuruburile M10 cu șuruburi de dulgherie?
Numai într-o configurație justificată de documentele fixărilor și de proiect. Familiile menționate în catalog sunt opțiuni de analizat, fără echivalență de rezistență dedusă din diametrul găurii.
Cât poate rămâne liber din tijă deasupra betonului?
Figura PSSZ din ETA indică maximum 50 mm. Respectarea acestei limite se verifică împreună cu înglobarea și fundația. Suportul nu este prezentat drept reglabil pe înălțime.
Pot alege suportul numai după grosimea de 4 mm?
Nu. Contează secțiunea lemnului, găurile și fixările, solicitările, înglobarea, fundația și stabilitatea structurii. Citește documentele modelului exact înainte de montaj.
