Suport PS140U pentru stâlpi de lemn de 140 mm, cu tijă pentru beton

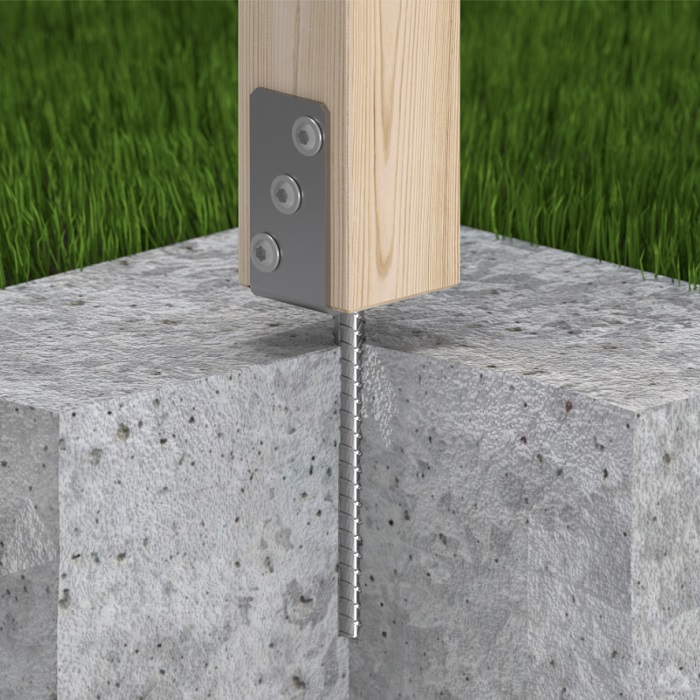

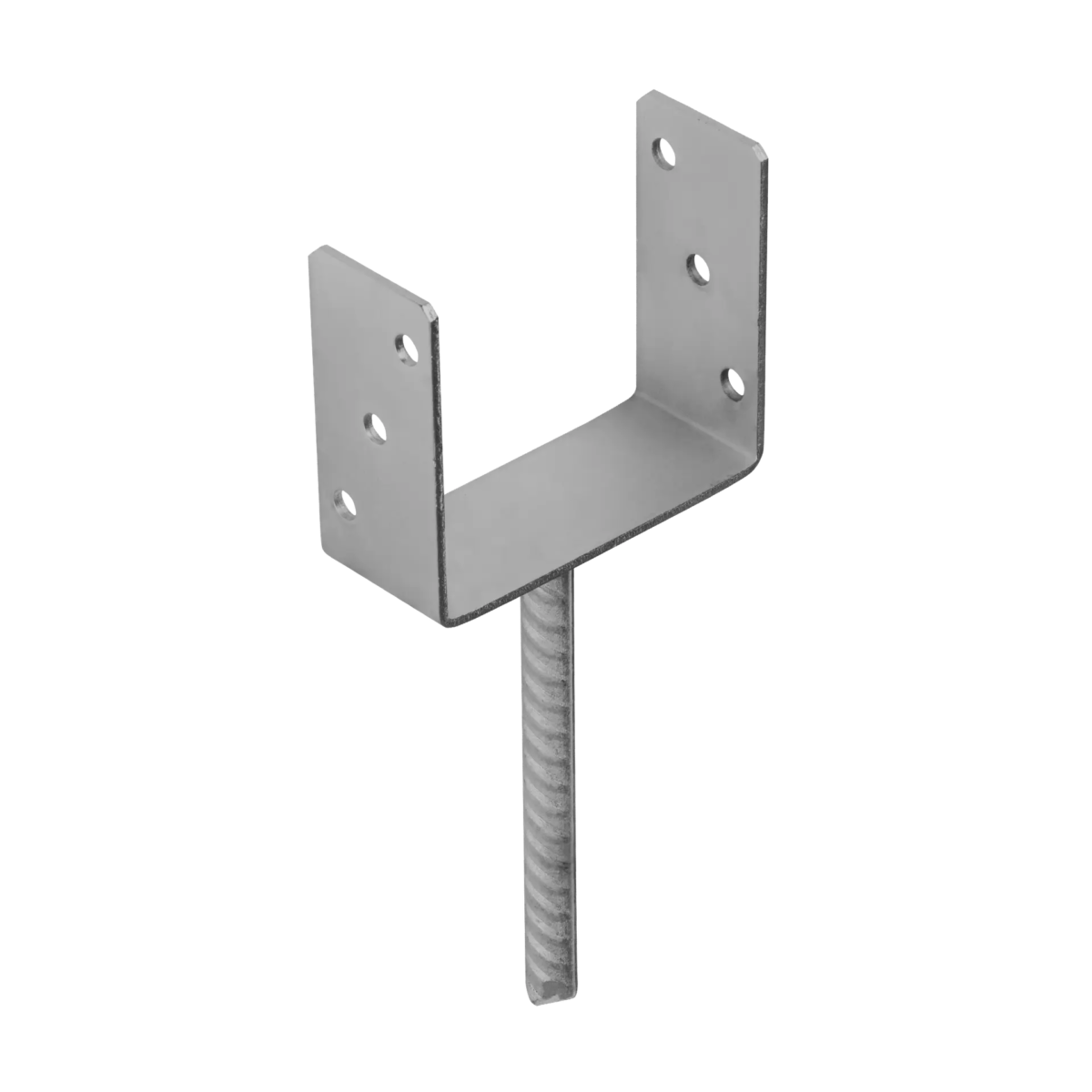

PS140U este un suport metalic tip U pentru prinderea unui stâlp de lemn de o fundație din beton. Lățimea interioară de 141 mm este destinată unui stâlp nominal de 140 mm; verifică dimensiunea reală a lemnului înainte de montaj. Corpul din tablă de 4 mm cuprinde lateral baza stâlpului, iar tija nervurată se înglobează în beton.
Acest model are finisaj zincat la cald. Alegerea protecției anticorozive trebuie făcută pentru mediul concret de utilizare, inclusiv umiditate, contactul cu lemnul tratat și expunerea la agenți corozivi. Zincarea nu înlocuiește drenajul și întreținerea îmbinării.
Unde îl poți folosi
- La baza stâlpilor de lemn pentru garduri, pergole și alte amenajări, atunci când configurația fundației și a îmbinării este potrivită proiectului.
- În lucrări unde tija poate fi poziționată și înglobată în beton înainte de întărirea acestuia.
- Pentru a organiza prinderea lemnului pe un suport metalic, evitând înglobarea directă a capătului de lemn în fundație.
Suportul nu înlocuiește contravântuirile construcției. Dimensiunile fundației, adâncimea efectivă de înglobare, poziția stâlpului și fixările în lemn se stabilesc pentru solicitările îmbinării.

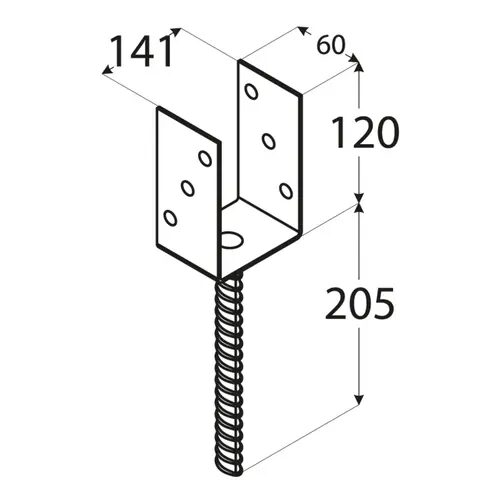

Dimensiuni și detalii constructive
| Model | PS140U, tip U cu tijă |
|---|---|
| Lățime interioară | 141 mm; pentru stâlp nominal de 140 mm |
| Grosimea tablei | 4 mm |
| Lățimea aripii | 60 mm |
| Înălțimea nominală a corpului | 120 mm în tabelul de dimensiuni |
| Cote efective ale ansamblului din desen | 124,2 mm pentru corp și 324,2 mm înălțime totală |
| Tijă | Nervurată, Ø18 × 200 mm |
| Găuri de fixare | 6 × Ø11 mm în total, câte 3 pe fiecare aripă |
| Materiale indicate în desen | Tablă S235 și tijă B500B |
| Finisajul acestei variante | Zincat la cald |

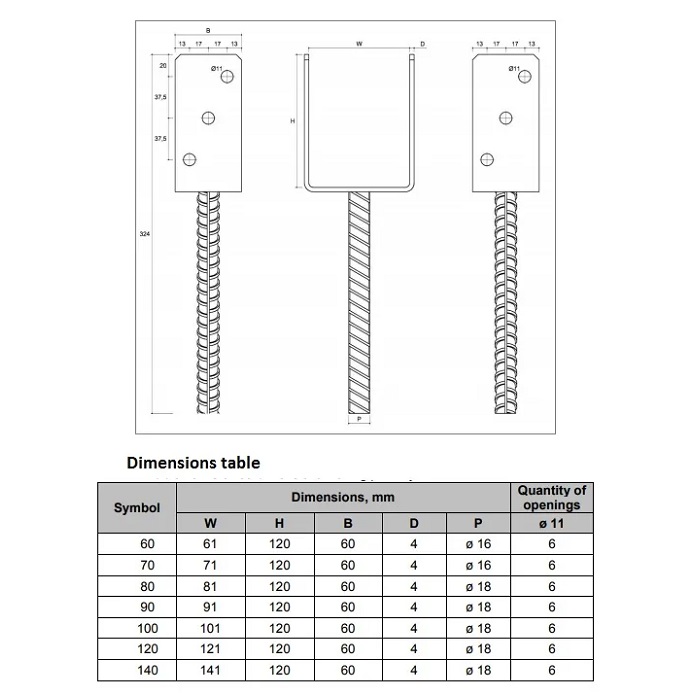

Cota nominală de 120 mm și cota efectivă de 124,2 mm nu descriu aceeași convenție de măsurare. Pentru verificarea gabaritului și a poziției găurilor, folosește desenul tehnic din fila FIȘE PRODUS. Lungimea tijei nu reprezintă automat adâncimea de înglobare prescrisă pentru orice fundație.
Alegerea fixărilor în lemn
Găurile Ø11 mm permit utilizarea unor șuruburi pentru lemn Ø10 mm sau a unor șuruburi metrice M10, în configurația potrivită îmbinării. Pentru șuruburile de dulgherie, verifică documentația fixării: diametrul, capul sau șaiba, lungimea utilă în lemn, distanțele la margini și protecția anticorozivă. Un șurub pentru conectori nu devine echivalent cu M10 numai pentru că trece prin gaură.
Pentru o îmbinare structurală, configurația de calcul trebuie verificată în documentația tehnică aplicabilă. O valoare declarată pentru un anumit montaj nu se transferă automat altui număr de șuruburi, altei clase de lemn ori altei fundații.
Pași practici de montaj
- Măsoară stâlpul și verifică potrivirea în deschiderea de 141 mm, fără forțarea aripilor.
- Stabilește poziția suportului și geometria fundației. Fixează-l provizoriu pentru a menține alinierea și verticalitatea în timpul betonării.
- Înglobează tija conform soluției proiectate, păstrând poziția corpului și spațiul necesar pentru evacuarea apei.
- După întărirea corespunzătoare a betonului, poziționează lemnul și execută pregăurirea cerută de fixările alese.
- Montează fixările fără deformarea aripilor și verifică stabilitatea întregii structuri, inclusiv contravântuirile.
Nu trata această tijă ca pe un diblu care se introduce într-o gaură și se strânge. Pentru montaj pe beton existent, alege un sistem proiectat pentru acea utilizare.
Cum alegi între variante
Compară suporturile tip U cu tijă după lățimea interioară și finisaj. Dacă proiectul cere altă geometrie de ancorare, consultă și variantele cu tijă lungă sau suporturile reglabile. Aceste familii au montaj și documentație proprii; nu sunt înlocuitori automați ai PS140U.
Întrebări frecvente
Este pentru stâlp de 140 sau de 141 mm?
140 mm este dimensiunea nominală a stâlpului, iar 141 mm este lățimea interioară a suportului. Verifică lemnul real, inclusiv eventualele variații de secțiune.
Găurile sunt pentru M6?
Nu. Desenul indică 6 găuri Ø11 mm. Fixările se aleg pentru această geometrie și pentru îmbinarea necesară.
Pot folosi șuruburi de dulgherie?
Da, dacă modelul de șurub și montajul sunt documentate pentru prinderea respectivă. Nu atribui aceeași capacitate unei configurații diferite doar după diametrul găurii.
Se poate monta direct în pământ?
Acesta este un suport cu tijă pentru înglobare în beton. Pentru instalare direct în teren există alte familii de suporturi.
Suportul ține singur stâlpul vertical la orice înălțime?
Nu există o astfel de garanție generală. Stabilitatea depinde de stâlp, fundație, înălțime, vânt, fixări și contravântuiri.
Unde găsesc desenul și declarația de performanță?
În fila FIȘE PRODUS sunt documentele asociate acestui model. Verifică desenul pentru geometrie și DoP/ETA pentru utilizarea și condițiile de performanță.
