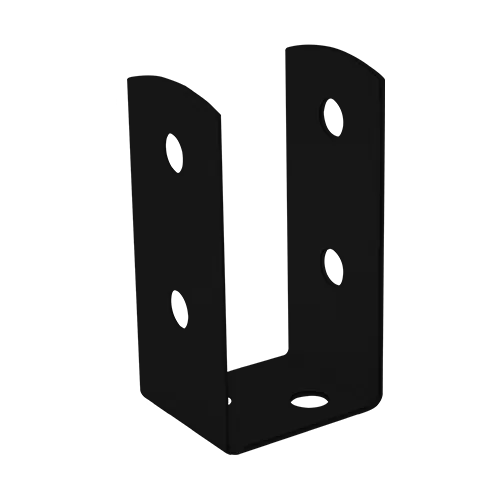

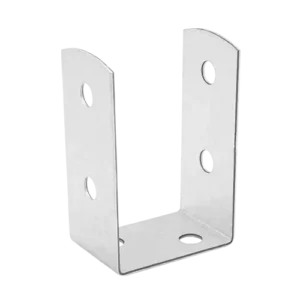

Suport Stalp Lemn 50mm Tip U cu Baza Mascata PSOL50 Vopsit Negru
PSOL50 este un suport în formă de U pentru legarea unui stâlp din lemn de un suport din beton. Talpa se află între cele două laturi, astfel încât zona de ancorare rămâne în interiorul piesei. Este o soluție pentru detalii de bază în care poziționarea lemnului și aspectul prinderii contează, cu fixările și stabilitatea întregii structuri stabilite prin proiect.
Produsul de bază reprezintă o singură piesă. Șurubul pentru lemn, șaiba și ancorele pentru beton se aleg separat; nu sunt prezentate ca incluse. Numărul de piese din ambalajul furnizorului nu schimbă unitatea de vânzare.
Alegerea modelului și a cotelor
Modelul nominal este PSOL50, iar deschiderea interioară W din desen este de 51 mm. Lățimea laterală B este de 45 mm, grosimea tablei de 2 mm, iar înălțimea totală a piesei din desenul exact este 102,5 mm. Tabelul comercial și catalogul folosesc cota de 100 mm. Tabelul 19 din ETA indică H100,5 mm, iar desenul exact cotează totalul la 102,5 mm. Poziția cotelor și revizia documentului trebuie citite separat; diferența dintre cele două surse tehnice rămâne semnalată. Comparați poziția cotelor cu secțiunea reală a lemnului și cu spațiul de montaj, fără a transforma dimensiunile comerciale într-o toleranță sau cursă de reglaj.
Material, protecție și date documentate
| Model | PSOL50, nominal 50 |
|---|---|
| Materialul tablei | Oțel DX51D |
| Acoperirea din desen și catalog | DUPLEX: DX51D + Z275 + vopsire cu pulbere, negru; desenul geometric precizează Z275 MAC |
| Aspect | Negru, varianta cu vopsire cu pulbere |
| Deschidere interioară W | 51 mm |
| Lățime laterală B | 45 mm |
| Înălțime totală în desen | 102,5 mm, distinctă de cota comercială 100 mm |
| Grosime tablă | 2 mm |
| Găuri laterale | 4 × Ø11 mm în total, câte două pe fiecare latură |
| Găuri în talpă | 2 × Ø12 mm |
| Unitate de vânzare | 1 piesă; ambalajul oficial este de 4 piese |
Linkul oficial al variantei negre servește desenul geometric PSOL50, revizia C din 07.12.2020, care precizează schimbarea găurilor din bază la Ø12 mm. Fișierul tradus deja asociat prezintă aceeași geometrie și aceeași revizie; culoarea și vopsirea cu pulbere sunt confirmate separat în rândul comercial și catalogul variantei negre. ETA 20/1044, figura 17 și tabelul 19, confirmă modelul, materialul, grosimea și numărul găurilor.
Catalogul descrie protecția DUPLEX ca tablă DX51D cu Z275 și strat de vopsea cu pulbere. Pagina comercială confirmă vopsirea cu pulbere pentru această variantă neagră. Desenul geometric nu indică separat vopseaua; nota sa Z275 nu este folosită pentru a elimina protecția suplimentară documentată a variantei negre. Pentru mediul concret de utilizare se verifică protecția, întreținerea și detaliile de evacuare a apei.
Revizia B a desenului consemnează eliminarea inserției PSOL. Denumirea de bază mascată descrie configurația suportului; nu este promisă o piesă separată de acoperire sau un capac inclus.
Montaj și alegerea fixărilor
- Verificați lemnul, suprafața de beton, distanțele de montaj și accesul la găurile din interiorul tălpii înainte de găurire. Piesa trebuie poziționată fără deformarea laturilor.
- Alegeți fixările pentru beton pe baza propriului document tehnic, a solicitărilor, adâncimii de ancorare și distanțelor față de margini. Catalogul PSOL indică șuruburi și ancore M10 pentru beton; cele două găuri Ø12 nu stabilesc singure o ancoră universală.
- Pentru fixarea în lemn, ETA indică la PSOL50 un șurub M10 × 80, clasa 5.8, cu șaibă M10, în configurația evaluată. Citiți figura 69 și tabelul fixărilor de la pagina 92; existența a două găuri pe fiecare latură nu înseamnă că toate se folosesc identic în orice schemă.
- Catalogul prezintă și șuruburi pentru lemn Ø10. Șuruburile de dulgherie se aleg după geometrie, documentația proprie și proiect; potrivirea în gaură nu dovedește aceeași performanță ca ansamblul M10 evaluat.
- Controlați alinierea, strângerea și detaliul de separare lemn–suport. Schema 8 din ETA descrie montajul evaluat; nu se deduce o distanță universală față de beton doar din înălțimea suportului.
Utilizări și limite
Suportul poate fi luat în calcul pentru baze de stâlpi în pergole, foișoare sau alte structuri din lemn, când geometria și schema de fixare corespund proiectului. Nu înlocuiește contravântuirile și verificarea stabilității ansamblului. Nu este atribuită o capacitate universală în kilograme.
DoP-ul propriu PSOL50 și ETA separă rezistențele lemnului de cele ale oțelului și direcțiile solicitării. Instrucțiunea generală DOMAX conține recomandări pentru mai multe tipuri de conectori; pentru PSOL50, detaliul de fixare se citește din documentele modelului exact. Documentul PPWR privește ambalajul și nu înlocuiește declarația de performanță.
Întrebări frecvente
Ce primesc dacă comand o bucată?
O piesă PSOL50 neagră. Ambalajul oficial conține patru piese, dar produsul de bază se vinde individual; nu sunt promise fixări incluse.
Pentru ce lățime de lemn este modelul?
Desenul are o deschidere interioară de 51 mm. Verificați secțiunea reală și spațiul de montaj; numele nominal 50 nu înlocuiește măsurarea lemnului.
Care este înălțimea nominală și care este totalul piesei?
Cota comercială este 100 mm. Desenul exact cotează totalul piesei la 102,5 mm, cu tabla de 2 mm. Cele două valori se păstrează distincte, fără corectarea automată a titlului comercial.
Câte găuri are?
Patru găuri Ø11 mm pe laterale, în total, și două găuri Ø12 mm în talpă. Poziția efectiv utilizată pentru șurubul din lemn se citește în schema evaluată.
Ce protecție are varianta neagră?
Catalogul indică DUPLEX: DX51D + Z275 și vopsire cu pulbere neagră. Protejați stratul de zgârieturi și verificați utilizarea în mediul concret; culoarea singură nu dovedește o durabilitate universală.
Pot folosi un șurub obișnuit de dulgherie?
Catalogul include șuruburi pentru lemn Ø10, dar alegerea lungimii, clasei și configurației trebuie verificată. Nu se echivalează automat cu șurubul M10 × 80, clasa 5.8, și șaiba M10 din ETA.
Suportul asigură singur stabilitatea stâlpului?
Stabilitatea depinde de structura completă, lemn, beton, fixări și solicitări. Baza metalică nu dovedește singură o încastrare rigidă sau o capacitate garantată.
Ce document trebuie citit pentru performanțe?
DoP-ul propriu PSOL50 împreună cu ETA 20/1044 completă și desenul exact. Fișierul ETA conține mai multe familii, inclusiv PSOL; numele său de fișier nu limitează conținutul la PMF.
