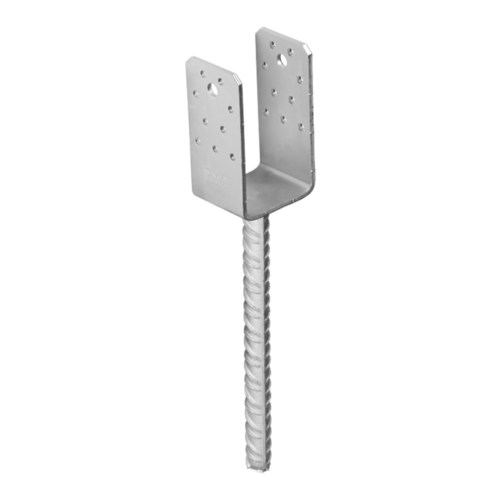

Suport Stâlp Lemn 60×60 mm Tip U Sarcină Grea cu Tijă PSS60
Suportul pentru stâlp PSS60 este o bază metalică profesională tip U, proiectată pentru stâlpi din lemn de aproximativ 60×60 mm și aplicații cu solicitări ridicate. Construcția masivă, numărul mare de perforații și tija de ancorare îl diferențiază clar de suporturile ușoare pentru stâlpi.
PSS60 este realizat din oțel structural S235, cu tablă de 4 mm grosime, are corpul tip U înalt de 125 mm și o tijă Ø16 mm pentru încastrarea directă în fundația din beton. Cele 20 de perforații laterale permit distribuirea fixărilor pe o suprafață mare a stâlpului, pentru o conexiune fermă și bine repartizată.
Suportul menține totodată lemnul separat de suprafața betonului, limitând contactul direct cu umezeala acumulată la nivelul fundației și contribuind la o construcție mai durabilă.
- Pentru stâlp nominal: aprox. 60×60 mm
- Lățime interioară: 61 mm
- Înălțime corp U: 125 mm
- Lățime corp: 60 mm
- Grosime tablă: 4 mm
- Tijă de ancorare: Ø16 mm
- Lungime totală suport: aprox. 375 mm
- Perforații mici: 18×Ø6 mm
- Perforații mari: 2×Ø11 mm
- Material: oțel structural S235
- Protecție: zincare la cald
- Greutate: aprox. 0,95 kg/buc.
- Clasă de utilizare: suport robust pentru sarcini mari
De ce să alegi PSS60 pentru sarcini grele?
- Construcție proiectată pentru sarcini mari – seria PSS este varianta robustă pentru stâlpi și structuri din lemn mai solicitate.
- 20 de puncte de fixare – 18 găuri Ø6 mm și 2 găuri Ø11 mm permit distribuirea elementelor de fixare pe o zonă extinsă a stâlpului.
- Corp U înalt de 125 mm – susține stâlpul pe o suprafață mai mare decât suporturile ușoare cu brațe scurte.
- Tablă de 4 mm – oferă rigiditate ridicată și rezistență bună la deformare.
- Tijă Ø16 mm pentru beton – suportul se integrează direct în fundație, realizând legătura dintre stâlp și beton.
- Separă lemnul de fundație – reduce contactul direct dintre capătul stâlpului și umezeala de pe beton.
- Zincare la cald – strat de protecție anticorozivă potrivit pentru numeroase construcții exterioare.
- Documentație tehnică ETA – familia PSS este evaluată pentru utilizarea în structuri portante din lemn.
Ce înseamnă „sarcină grea” la PSS60?
PSS60 nu este doar un suport U mai gros. Construcția sa este diferită de gama ușoară prin înălțimea mai mare a brațelor, numărul foarte mare de perforații și geometria concepută pentru transferul unor solicitări mai importante.
Fixările multiple permit distribuirea eforturilor în mai multe puncte ale stâlpului, în loc ca sarcina să fie concentrată într-un număr redus de șuruburi.
PSL este gama ușoară pentru lucrări mai puțin solicitante. PSS are un corp U mai înalt, mult mai multe perforații și este proiectat pentru conexiuni cu sarcini mai mari. Pentru o structură robustă, PSS este alegerea mai potrivită dintre cele două familii.
Fixare multipunct a stâlpului
Una dintre caracteristicile definitorii ale PSS60 este numărul mare de găuri pentru fixarea lemnului:
- 18 găuri Ø6 mm;
- 2 găuri Ø11 mm.
Această configurație oferă libertate în alegerea schemei de montaj și permite distribuirea fixărilor pe înălțimea și lățimea suportului.
În funcție de proiect pot fi utilizate:
- șuruburi pentru conectori, foarte potrivite pentru perforațiile mici și montaje multipunct;
- șuruburi de dulgherie compatibile ca diametru și lungime;
- holșuruburi pentru lemn;
- șuruburi pentru lemn compatibile cu găurile Ø6 mm;
- elemente de fixare de diametru mai mare prin perforațiile Ø11 mm, dacă proiectul conexiunii le prevede.
Numărul mare de perforații nu înseamnă că orice montaj trebuie să utilizeze automat toate găurile. Schema, diametrul și lungimea elementelor de fixare trebuie alese în funcție de solicitarea conexiunii și de dimensiunile lemnului.
Unde se folosește suportul PSS60?
Este potrivit pentru structuri în care un suport ușor nu oferă nivelul de rigiditate și distribuție a fixărilor dorit.
- pergole și foișoare robuste;
- terase și platforme din lemn;
- copertine;
- cadre și construcții din lemn;
- garduri cu solicitări mai mari;
- porți și elemente de susținere;
- anexe și magazii;
- structuri exterioare supuse vântului;
- construcții profesionale de dulgherie;
- proiecte unde se dorește o fixare multipunct a stâlpului.
Montaj direct în fundația de beton
PSS60 face parte din familia suporturilor încastrate în beton. Tija inferioară Ø16 mm este introdusă în fundație, iar corpul tip U rămâne deasupra nivelului betonului pentru montarea stâlpului.
Lungimea totală a suportului este de aproximativ 375 mm, iar corpul U are 125 mm înălțime.
La montaj este importantă verificarea:
- poziției suportului;
- verticalității;
- alinierii cu celelalte baze;
- nivelului final al betonului;
- orientării corpului U înainte de întărirea fundației.
Protejează baza stâlpului de umezeală
Stâlpul din lemn nu este introdus direct în beton. El se sprijină în corpul metalic PSS și rămâne la o distanță corespunzătoare de suprafața fundației.
Acest lucru ajută la:
- reducerea contactului cu apa acumulată pe beton;
- ventilarea capătului inferior al stâlpului;
- uscarea mai ușoară a lemnului după ploaie;
- protejarea uneia dintre zonele cele mai sensibile ale unui stâlp exterior;
- înlocuirea mai ușoară a stâlpului decât în cazul lemnului turnat direct în beton.
Suport stâlp, papuc Heavy Duty sau bază multipunct?
PSS60 poate fi întâlnit sau căutat și sub denumiri precum:
- suport stâlp sarcină grea;
- suport stâlp heavy duty;
- suport stâlp 60×60 mm;
- suport stâlp multipunct;
- papuc stâlp tip U;
- papuc stâlp cu tijă;
- ancoră stâlp pentru beton;
- bază stâlp robustă;
- suport U pentru stâlp din lemn;
- heavy duty post support.
Oțel structural și zincare la cald
PSS60 este realizat din oțel structural S235 și protejat prin zincare la cald.
Zincarea la cald oferă o protecție anticorozivă consistentă, potrivită pentru numeroase structuri amplasate la exterior și expuse la ploaie, condens și variații de temperatură.
Pentru medii marine, saline sau industriale foarte agresive trebuie verificată separat protecția necesară întregii construcții.
Date tehnice – PSS60
| Tip produs | Suport robust tip U cu tijă pentru stâlp |
| Model | PSS60 |
| Stâlp nominal | aprox. 60×60 mm |
| Lățime interioară | 61 mm |
| Lățime corp U | 60 mm |
| Înălțime corp U | 125 mm |
| Diametru tijă | Ø16 mm |
| Lungime totală | aprox. 375 mm |
| Grosime tablă | 4 mm |
| Perforații Ø6 | 18 buc. |
| Perforații Ø11 | 2 buc. |
| Total perforații | 20 |
| Material | Oțel structural S235 |
| Protecție anticorozivă | Zincare la cald |
| Greutate | aprox. 0,95 kg/buc. |
| Evaluare tehnică | ETA 20/1044 |
| Utilizare | Fixarea stâlpilor din lemn pe fundații de beton, inclusiv conexiuni cu solicitări ridicate |
Întrebări frecvente despre PSS60
PSS60 este pentru sarcină grea?
Da. Familia PSS este concepută pentru transferul unor sarcini mari și utilizează o construcție robustă, cu numeroase puncte de fixare a stâlpului.
Care este diferența dintre PSS60 și PSL?
PSL este familia de suporturi ușoare. PSS are brațe mai înalte, o zonă de fixare mult mai mare și considerabil mai multe perforații, fiind destinat unor conexiuni mai solicitate.
Este pentru stâlp 60×60 mm?
Da. Lățimea interioară este de aproximativ 61 mm.
Câte găuri are?
PSS60 are 18 găuri Ø6 mm și 2 găuri Ø11 mm, adică 20 de perforații pentru fixare.
Se montează în beton?
Da. Tija inferioară Ø16 mm este destinată încastrării în fundație.
Ce lungime are?
Lungimea totală a suportului este de aproximativ 375 mm, din care corpul U are aproximativ 125 mm.
Ce șuruburi pot utiliza?
Pentru găurile mici sunt potrivite diverse șuruburi sau elemente dedicate conectorilor, iar pentru cele mari pot fi utilizate elemente de diametru corespunzător. Alegerea finală trebuie făcută după solicitarea îmbinării și grosimea stâlpului.
Este potrivit pentru pergole și foișoare?
Da. Este în special interesant pentru structurile unde se dorește o bază mai robustă decât un suport de sarcină ușoară.
Este zincat la cald?
Da. Varianta aceasta beneficiază de protecție prin zincare la cald.
Are documentație structurală?
Da. Familia PSS este inclusă în evaluarea tehnică europeană ETA 20/1044 pentru conectori utilizați în structuri portante din lemn.
Bază robustă pentru stâlpi și structuri solicitate
Cu tablă de 4 mm, corp U de 125 mm, 20 de perforații și tijă Ø16 mm pentru beton, PSS60 este net mai robust decât un suport ușor destinat doar poziționării unui stâlp.
O alegere potrivită pentru construcții din lemn unde contează distribuirea fixărilor, rigiditatea și capacitatea de a prelua solicitări mai mari.
