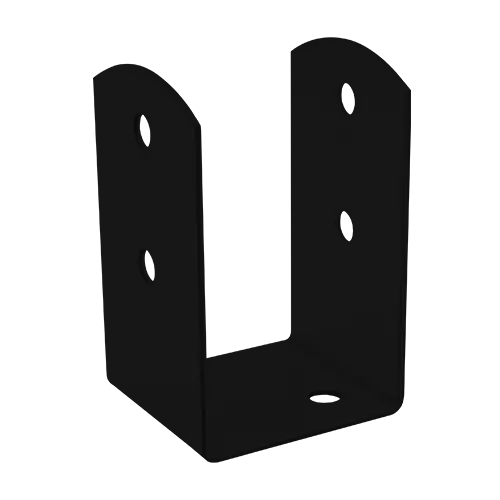

Suport Stalp Lemn 70mm Tip U cu Baza Mascata PSOL70 Vopsit Negru
PSOL70 este un suport metalic tip U pentru legarea unui stâlp din lemn de o bază din beton. Talpa este între cele două laturi, cu zona de ancorare în interiorul piesei. Alegerea se face după secțiunea reală a lemnului, geometria detaliului și solicitările structurii complete.
Acest produs de bază reprezintă o singură piesă. Șurubul pentru lemn, șaiba și ancorele de beton se aleg separat și nu sunt prezentate ca incluse. Ambalajul oficial de patru piese nu schimbă unitatea de vânzare a produsului.
Alegerea dimensiunii și a utilizării
Modelul nominal 70 are o deschidere interioară W de 71 mm și lățimea laterală B de 71 mm. Măsurați lemnul și verificați poziția găurilor, spațiul de montaj și accesul la strângere. Nu folosiți numărul nominal ca substitut al cotelor din desen.
Suportul poate intra în detalii de bază pentru garduri, pergole, foișoare sau alte construcții din lemn atunci când proiectul permite această configurație. Pentru elemente portante, rezistența și stabilitatea se verifică pe îmbinarea completă, fără o promisiune dedusă numai din dimensiunea piesei.
Date tehnice documentate
Varianta negru are finisaj prin vopsire cu pulbere. Catalogul documentează protecția DUPLEX: DX51D + Z275 + pulbere negru. Nota Z275 MAC din desen descrie baza geometrică și protecția de zinc; stratul suplimentar este confirmat separat pentru varianta exactă.
| Caracteristică | Valoare documentată |
|---|---|
| Model | PSOL70, nominal 70 |
| Material | Oțel DX51D |
| Protecție / finisaj | DUPLEX: DX51D + Z275 + vopsire cu pulbere negru |
| Deschidere interioară W | 71 mm |
| Lățime laterală B | 71 mm |
| Grosime tablă | 2,5 mm |
| Înălțime totală în desenul individual | 122,5 mm, distinctă de cota comercială / ETA 120 mm |
| Găuri laterale | 4 × Ø11 mm în total, două pe fiecare latură |
| Găuri în talpă | 2 × Ø12 mm |
| Unitate de vânzare | 1 piesă; ambalaj oficial de 4 piese |
Desenul PSOL70 revizia C din 07.12.2020 cotează totalul la 122,5 mm. Catalogul și ETA folosesc 120 mm; cele două informații sunt prezentate cu sursa lor, fără a numi diferența reglaj sau toleranță. Revizia B menționează eliminarea inserției PSOL, iar revizia C modifică găurile din talpă de la Ø11 la Ø12 mm. Denumirea „bază mascată” nu promite un capac separat sau o piesă suplimentară livrată.
Catalogul 2026 indică 528 g, iar desenul individual indică 0,41 kg. Neconcordanța rămâne semnalată; nu este dedusă o altă variantă și nu este schimbată greutatea logistică a produsului.
Fixări și pregătirea montajului
Catalogul menționează șuruburi pentru lemn Ø10 și fixări M10 pentru beton. Pentru configurația evaluată PSOL70, figura 69 și tabelul de fixări din ETA 20/1044 indică M10 × 90, clasa 5.8, împreună cu șaibă M10, un element pe îmbinare în schema respectivă. Aceasta nu este o listă completă a ancorelor din talpă și nu face orice șurub Ø10 echivalent cu fixarea evaluată.
Șuruburile pentru conectori sau de dulgherie se aleg după documentele lor, clasa lemnului, geometria îmbinării și lungimea necesară. Faptul că un șurub încape într-o gaură nu îi dovedește capacitatea. Ancorarea în beton se proiectează separat, ținând cont de suport, distanțele la margini, adâncime și solicitări.
- Verificați modelul, secțiunea și starea lemnului, betonul și documentele fixărilor alese.
- Poziționați piesa conform proiectului; controlați alinierea, verticalitatea și accesul la strângere.
- Marcați prinderile prin găurile existente. Pregătiți betonul conform instrucțiunilor ancorelor, fără modificări presupuse ale suportului.
- Montați fixările și șaibele prevăzute de configurația verificată, cu distanțele și condițiile din documente.
- Controlați îmbinarea după montaj și periodic. Protejați stratul anticoroziv și remediați deteriorările conform instrucțiunilor aplicabile.
Documentele produsului și limitele lor
Fila „Documente produs” păstrează desenul tradus, instrucțiunile generale și ETA 20/1044 integrală, de 94 de pagini. DoP-ul propriu PSOL70 se citește împreună cu evaluarea și schema de montaj. Un nume de fișier care menționează altă familie nu înseamnă că documentul complet exclude PSOL70.
În tabelul oficial consultat, varianta neagră nu are link individual de desen. Desenul tradus deja asociat identifică PSOL70 și concordă cu geometria modelului din tabelul 19 al ETA și cu documentația PSOL70 consultată. Limita linkului individual oficial este păstrată; documentul unei alte culori nu este prezentat ca desen oficial propriu al variantei negre.
Instrucțiunile generale acoperă mai mulți conectori. Recomandările generale despre cuie nu înlocuiesc șurubul și șaiba din schema PSOL70. Performanțele declarate depind de condițiile și configurația documentelor; nu este atribuită o capacitate universală produsului.
Întrebări frecvente
De ce produsul este numit 70 mm, iar deschiderea este 71 mm?
70 este dimensiunea nominală a modelului. Desenul cotează deschiderea interioară W la 71 mm; comparați această cotă cu lemnul măsurat și cu detaliul de montaj. Diferența nu reprezintă un mecanism de reglaj.
Înălțimea este 120 sau 122,5 mm?
Catalogul comercial și tabelul 19 din ETA folosesc 120 mm. Desenul individual revizia C cotează înălțimea totală la 122,5 mm. Poziția cotelor și revizia documentului trebuie citite distinct, fără a declara diferența reconciliată.
Primesc un capac de mascare separat?
Nu este prezentată o piesă suplimentară ca inclusă. Talpa se află în interiorul suportului tip U, iar revizia B a desenului menționează eliminarea inserției PSOL.
Câte piese reprezintă o unitate comandată?
Produsul de bază reprezintă o piesă. Ambalajul oficial de patru piese nu transformă acest produs într-un set și nu include automat șuruburile sau ancorele.
Ce șurub apare în configurația evaluată?
Pentru PSOL70, tabelul de fixări al ETA indică M10 × 90, clasa 5.8, cu șaibă M10. O alternativă se verifică prin documentele fixării și prin calculul îmbinării; diametrul găurii singur nu dovedește echivalența.
Poate fi folosit orice șurub de dulgherie Ø10?
Nu doar fiindcă încape în gaură. Catalogul menționează șuruburi pentru lemn Ø10, dar configurația evaluată are fixarea și șaiba precizate în ETA. Alegeți produsul și lungimea pe baza proiectului și documentației sale.
Suportul garantează singur stabilitatea stâlpului?
Stabilitatea rezultă din structura completă, lemn, beton, fixări și solicitări. Nu este dedusă o încastrare rigidă ori o capacitate universală din forma piesei.
Ce documente consult pentru geometrie și performanțe?
Desenul exact pentru geometrie, DoP-ul propriu pentru performanțele declarate și ETA completă pentru configurația evaluată. Catalogul și manualul general completează informația fără a înlocui aceste documente.
