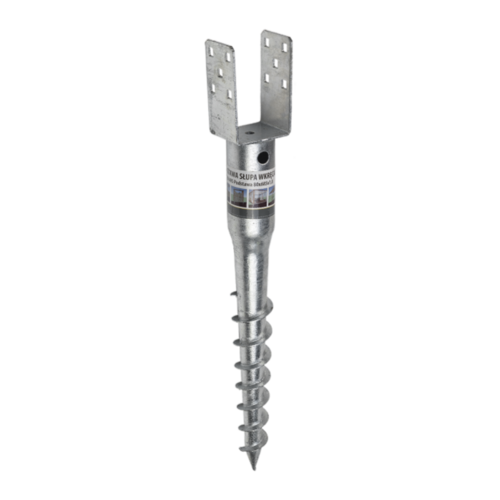

Suport Stâlp Lemn Înșurubabil în Pământ 80 mm Tip U 685 mm PWU 80/685
Suportul pentru stâlp din lemn PWU 80/685 este o ancoră metalică înșurubabilă în pământ, concepută pentru montarea stâlpilor din lemn cu secțiunea nominală de 80×80 mm, fără a fi necesară turnarea unei fundații individuale din beton în condițiile de teren și încărcare corespunzătoare.
Cu o lungime totală de 685 mm, o parte elicoidală de ancorare de 550 mm și un suport superior tip U, înalt de 135 mm, PWU permite realizarea unei baze pentru numeroase construcții din lemn: garduri, pergole, spalieri, panouri decorative, împrejmuiri și amenajări de grădină.
Construcția din oțel S235 zincat la cald oferă rezistență mecanică și protecție anticorozivă, iar sistemul elicoidal permite introducerea controlată în sol prin rotire, folosind uneltele de montaj potrivite.
- Tip produs: suport stâlp înșurubabil în pământ
- Model: PWU 80/685
- Stâlp nominal: 80×80 mm
- Lățime interioară suport: 81 mm
- Formă prindere stâlp: tip U
- Înălțime suport U: 135 mm
- Lățime corp U: 70 mm
- Lungime totală: 685 mm
- Lungime ancoră pentru sol: 550 mm
- Diametru corp tubular: 68 mm
- Perforații fixare lemn: 10 găuri pătrate de 11×11 mm
- Grosimi componente: 4 mm pentru cupa U în desen; 1,8 mm grosime indicată în catalog
- Material: oțel structural S235
- Protecție: zincare la cald
- Greutate: aprox. 2,130 kg/buc.
Montajul stâlpilor fără fundație de beton
Avantajul principal al suportului PWU este că permite realizarea unei baze pentru stâlp direct în pământ, fără turnarea unei fundații individuale din beton atunci când proiectul și condițiile solului permit această soluție.
Ancora se introduce în sol prin rotire, iar partea metalică superioară rămâne disponibilă pentru montarea stâlpului din lemn.
Comparativ cu o fundație clasică din beton, un astfel de sistem poate oferi:
- Montaj mai rapid în teren potrivit, fără pregătirea și turnarea betonului.
- Fără timp de întărire a betonului – montarea stâlpului poate continua după verificarea fixării ancorei.
- Mai puține lucrări de săpătură – nu este necesară realizarea unei gropi pentru o fundație individuală clasică.
- Poziționare controlată – suportul este introdus progresiv în pământ prin rotire.
- Posibilitate de demontare – în anumite condiții, ancora poate fi extrasă prin rotire inversă.
- Utilizare practică în grădini și amenajări exterioare, pentru construcții compatibile cu această metodă de fundare.
Pentru montarea unui gard ușor, spalier sau element decorativ din lemn, un suport înșurubabil poate elimina operațiunile de pregătire, turnare și așteptare a întăririi unei fundații individuale din beton, dacă stabilitatea în teren a fost verificată.
Ancoră elicoidală de 550 mm
Partea inferioară a suportului are o geometrie specială, destinată înșurubării în pământ. Aceasta nu este un simplu țăruș care se introduce prin lovire.
Ancora are 550 mm lungime și un diametru al corpului tubular de aproximativ 68 mm.
Prin rotire, sistemul pătrunde în teren, iar rezistența la smulgere, apăsare și solicitări laterale depinde de caracteristicile solului, adâncimea efectivă de montaj și geometria întregii construcții.
Este important ca ancora să fie introdusă corect și să nu fie forțată în teren cu obstacole care ar putea deforma spirala.
Suport superior tip U pentru stâlpi de 80×80 mm
Partea superioară este un papuc metalic tip U, destinat fixării unui stâlp nominal de aproximativ 80×80 mm.
Lățimea interioară este de 81 mm, oferind spațiul necesar pentru introducerea unui stâlp compatibil dimensional.
Corpul U are 135 mm înălțime și este prevăzut cu 10 perforații pătrate de 11×11 mm pentru prinderea lemnului cu elemente de fixare adecvate.
Acest sistem permite fixarea stâlpului fără introducerea directă a lemnului în sol și facilitează inspectarea sau înlocuirea sa ulterioară.
Unde poate fi folosit PWU 80/685?
Suportul este potrivit pentru diferite amenajări exterioare realizate din lemn, cu condiția verificării încărcărilor și stabilității în sol.
- Garduri și împrejmuiri ușoare – pentru montarea stâlpilor din lemn în teren corespunzător.
- Spalieri și suporturi pentru plante – în grădini, curți și zone decorative.
- Panouri decorative din lemn – pentru delimitări și amenajări exterioare.
- Pergole ușoare – dacă dimensiunile, solicitările și soluția de fundare sunt compatibile.
- Elemente auxiliare de grădină – suporturi și structuri pentru diverse amenajări.
- Structuri temporare sau demontabile – în proiecte în care o ancoră înșurubabilă este adecvată.
- Lucrări de bricolaj și amenajare exterioară – unde se dorește montarea unui stâlp fără fundație individuală din beton.
Pentru garduri cu panouri pline, copertine, pergole mari sau construcții expuse la vânt, rezistența la solicitările laterale și la răsturnare poate deveni decisivă. Alegerea suportului trebuie justificată prin condițiile terenului și calculul întregului ansamblu, nu doar prin dimensiunea stâlpului.
Cu ce șuruburi se fixează stâlpul?
Suportul are 10 găuri pătrate de 11×11 mm, destinate realizării conexiunii dintre corpul metalic și lemn.
În funcție de configurația proiectului se pot folosi:
- holșuruburi pentru lemn compatibile, inclusiv modele cu diametrul nominal de 10 mm și cap potrivit;
- șuruburi de dulgherie compatibile cu perforațiile și solicitările conexiunii;
- șuruburi metrice M10, cu piulițe și șaibe corespunzătoare, atunci când se alege o prindere traversantă.
Alegerea trebuie să țină cont de diametrul găurilor, forma și diametrul capului, grosimea stâlpului, adâncimea de prindere și solicitările structurii.
Nu este obligatoriu ca toate cele 10 perforații să fie utilizate în orice aplicație; schema de prindere trebuie stabilită în funcție de proiect.
Montaj prin înșurubare în pământ
Pentru montarea suportului PWU se recomandă utilizarea unei unelte care permite aplicarea controlată a cuplului de rotire.
Etape generale de montaj
- Stabilește poziția suportului. Marchează locul de montaj, verificând în prealabil eventualele cabluri, conducte și alte instalații îngropate.
- Verifică terenul. Solul trebuie să permită înșurubarea și să ofere stabilitatea necesară. Pietrele mari, rădăcinile sau alte obstacole pot împiedica instalarea.
- Poziționează ancora vertical. Începutul montajului este important pentru menținerea alinierii.
- Înșurubează progresiv. Folosește cheia și adaptorul compatibil, controlând verticalitatea pe parcurs.
- Verifică adâncimea și stabilitatea. Ancora trebuie montată conform condițiilor de proiect și de teren, fără deformarea componentelor.
- Introdu stâlpul în corpul U. Verifică potrivirea dimensiunilor și poziționarea lemnului.
- Fixează stâlpul. Folosește elemente de fixare corespunzătoare și verifică stabilitatea ansamblului.
Suportul este proiectat pentru înșurubare, nu pentru baterea în pământ cu barosul sau ciocanul.
Cum influențează solul stabilitatea suportului?
Rezistența la apăsare, smulgere și solicitări laterale depinde de compactarea și umiditatea solului, adâncimea de instalare și încărcările întregii construcții. Verifică stabilitatea prin probe locale și, după caz, calcul de rezistență; valorile pentru altă variantă PWU nu se transferă automat acestui model.
Zincare la cald pentru utilizare în exterior
PWU 80/685 este realizat din oțel structural S235 și protejat prin zincare la cald.
Acest tratament asigură o protecție anticorozivă potrivită pentru numeroase aplicații exterioare, inclusiv piese care intră în contact cu solul, în condițiile de agresivitate compatibile cu protecția aplicată.
Durabilitatea depinde și de mediul local, de caracteristicile chimice ale solului, de umiditate și de integritatea stratului protector.
De ce este utilă separarea lemnului de pământ?
Montarea stâlpului într-un suport metalic poate reduce contactul direct al lemnului cu solul, atunci când baza este poziționată corect deasupra nivelului terenului.
Acest lucru poate contribui la:
- limitarea umezirii directe a bazei stâlpului;
- îmbunătățirea posibilității de uscare a lemnului;
- inspectarea mai ușoară a bazei;
- înlocuirea ulterioară a stâlpului;
- evitarea îngropării directe a lemnului în sol.
Pentru o durată de utilizare bună, lemnul trebuie protejat corespunzător expunerii la exterior, iar apa nu trebuie lăsată să se acumuleze în zona de contact cu baza.
Șurub de pământ, ancoră elicoidală sau suport de stâlp?
PWU 80/685 poate fi întâlnit și sub denumirile suport stâlp înșurubabil în sol, șurub de pământ pentru stâlp, ancoră elicoidală pentru lemn, bază de stâlp fără betonare, suport stâlp tip U pentru pământ, fundație înșurubabilă pentru stâlp, papuc de stâlp cu spirală sau ancoră de sol cu prindere tip U.
Aceste denumiri se referă la același principiu: o bază metalică ce se fixează în teren prin înșurubare și permite montarea unui stâlp din lemn în partea superioară.

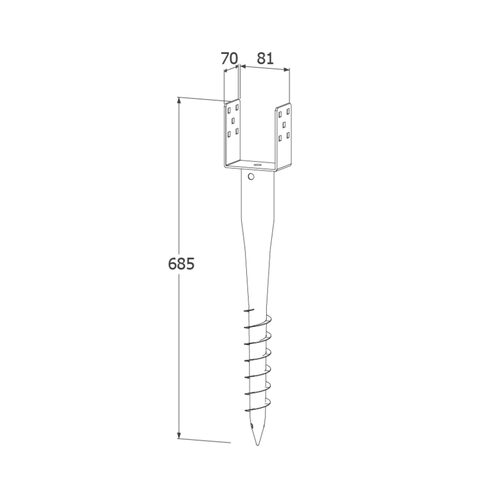

Date tehnice – PWU 80/685
| Tip produs | Suport pentru stâlp înșurubabil în pământ |
| Model | PWU 80/685 |
| Dimensiune stâlp nominal | 80×80 mm |
| Lățime interioară U | 81 mm |
| Lățime corp U | 70 mm |
| Înălțime corp U | 135 mm |
| Lungime totală | 685 mm |
| Lungime ancoră pentru sol | 550 mm |
| Diametru corp tubular | Ø68 mm |
| Grosimi componente | Cupă U: 4 mm în desen; grosime de catalog: 1,8 mm |
| Găuri de fixare | 10 găuri pătrate de 11×11 mm |
| Material | Oțel S235 |
| Protecție anticorozivă | Zincare la cald |
| Greutate | Aprox. 2,130 kg/buc. |
| Montaj | Prin înșurubare în sol |
Întrebări frecvente despre PWU 80/685
Este potrivit pentru un stâlp de 80×80 mm?
Da. Corpul tip U are lățimea interioară de 81 mm și este destinat unui stâlp nominal de aproximativ 80×80 mm.
Trebuie turnat beton?
Nu în mod obligatoriu. Suportul este proiectat pentru înșurubare directă în pământ și poate elimina fundația individuală din beton, dacă terenul și solicitările construcției permit acest lucru.
Se înșurubează sau se bate în pământ?
Se înșurubează. Partea inferioară are geometrie elicoidală pentru introducerea prin rotire. Nu este un țăruș destinat montajului prin lovire.
Ce lungime intră în sol?
Segmentul inferior destinat ancorării are 550 mm. Adâncimea de instalare trebuie verificată în funcție de poziția finală a suportului și condițiile terenului.
Ce diametru are corpul tubular?
Diametrul corpului tubular este de aproximativ 68 mm.
Este potrivit pentru un gard?
Poate fi folosit pentru anumite garduri și împrejmuiri. La gardurile pline și înalte, solicitările produse de vânt necesită o verificare atentă a stabilității bazei și a construcției.
Poate fi folosit pentru o pergolă?
Da, în anumite proiecte compatibile, dacă dimensiunile și încărcările structurii, inclusiv vântul și eventualele forțe de smulgere, sunt verificate corespunzător.
Se poate utiliza în nisip?
Comportamentul depinde de compactare, umiditate, stratificație și alte condiții locale. Pentru orice tip de teren, inclusiv nisip, sunt necesare verificări corespunzătoare înaintea utilizării ca element de susținere.
Este reglabil pe înălțime?
Nu are un mecanism integrat de reglare a înălțimii după instalare. Poziția se stabilește în timpul înșurubării și montajului.
Ce șuruburi se folosesc pentru fixarea stâlpului?
Suportul are 10 perforații pătrate de 11×11 mm. Pot fi utilizate elemente de fixare compatibile, inclusiv șuruburi pentru lemn Ø10 mm sau șuruburi metrice M10 în configurații traversante, după caz.
Este zincat la cald?
Da. Suportul este fabricat din oțel S235 cu protecție prin zincare la cald.
Se poate demonta?
În anumite condiții, o ancoră înșurubabilă poate fi extrasă prin rotire inversă. Posibilitatea reutilizării trebuie stabilită după verificarea stării piesei și a terenului.
O soluție practică pentru montarea stâlpilor în pământ
Cu ancoră elicoidală de 550 mm, corp tip U pentru stâlp de 80 mm și protecție prin zincare la cald, PWU 80/685 oferă o alternativă practică la fundarea individuală cu beton pentru amenajări exterioare compatibile.
Potrivit pentru cei care doresc un montaj controlat, fără turnare de beton, și o bază metalică special concepută pentru stâlpi din lemn.
