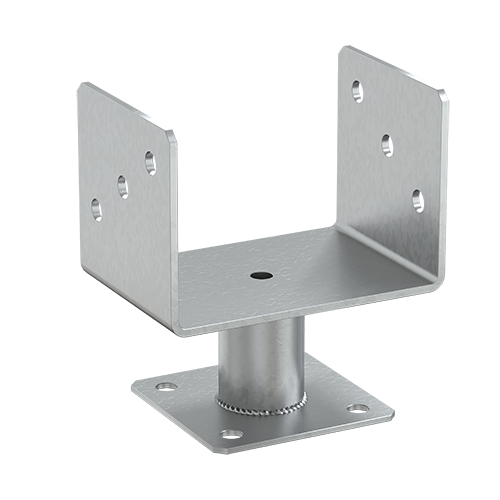

Suport Stalp Lemn Tip U Inaltat cu Talpa Compacta pentru Beton 140 mm PMFU140
Lemnul are nevoie de o bază stabilă, potrivită secțiunii sale și suprafeței de montaj. Suportul PMFU are partea superioară în formă de U și o talpă compactă pentru prindere în beton. Configurația înălțată separă zona de susținere a lemnului de talpa de montaj.
Această variantă are dimensiunile 141×100×163×4 mm și finisaj zincat argintiu. Alege piesa după geometria montajului, materialul suportului și cerințele lucrării.
La ce se folosește?
- Stâlpi pentru pergole, foișoare și copertine din lemn.
- Cadre și structuri de grădină cu stâlpi pătrați.
- Montaj pe suport din beton, cu ancore alese pentru lucrare.
Ce avantaje oferă?
- Forma tip U permite prinderea laterală a lemnului.
- Talpa compactă oferă o suprafață de ancorare delimitată.
- Construcția înălțată ajută la separarea lemnului de suprafața de sprijin.
Date tehnice — PMFU140
| Model | PMFU140 |
|---|---|
| Tip produs | suport de stâlp tip U înălțat, cu talpă compactă |
| Dimensiuni | 141×100×163×4 mm |
| Cota A | 141 mm |
| Cota B | 100 mm |
| Cota C | 163 mm |
| Grosime tablă | 4 mm |
| Material | S235 |
| Finisaj | Zincat Argintiu |
| Protecție | Zincare galvanica |
| Greutate produs de bază | 1.370 kg |
| Producător | DOMAX |
| Unitate comercială | 1 piesă |
| Set separat | 4 piese identice |
Mărimea 140 se referă la secțiunea nominală a stâlpului. Cota A a suportului este 141 mm; cotele piesei A × B × C × grosime sunt 141×100×163×4 mm. Verifică lemnul măsurat și desenul, nu doar denumirea nominală.
Desenul indică 4 mm pentru piesa superioară în U, talpă de 100×100×3 mm și element tubular cu lungimea de 60 mm. Grosimea de 4 mm din tabel se referă la piesa superioară, nu la toate componentele ansamblului.
Cum alegi și montezi piesa?
Verifică secțiunea reală a stâlpului, suprafața betonului și poziția ancorelor din talpă. Așază suportul la nivel și prinde lemnul prin găurile laterale, cu elementele prevăzute de proiect.
- Măsoară elementele reale și compară toate cotele cu documentația.
- Verifică starea suportului, poziția găurilor și accesul pentru montaj.
- Alege fixările după piesă, lemn sau beton și proiectul întregului ansamblu.
- Montează fără deformarea conectorului, apoi verifică alinierea și strângerea prinderilor.
Lemnul, ancorele, cuiele și șuruburile se aleg separat. Nu sunt prezentate ca incluse în preț.
Întrebări frecvente
Ce primesc la prețul afișat?
Produsul de bază reprezintă o piesă PMFU140, cu finisajul zincat argintiu. Este disponibil separat și produsul „Set 4 buc”, cu 4 piese identice.
Cum verific dacă dimensiunea este potrivită?
Compară cotele 141×100×163×4 mm cu lemnul și suprafața de montaj. Pentru piesele îndoite sau ansamblate, citește poziția cotelor A, B și C din desen; acestea nu reprezintă automat secțiunea lemnului.
Ce finisaj are această variantă?
Varianta este zincat argintiu, cu protecția indicată: zincare galvanica. Fotografiile și atributele trebuie citite pentru acest reper, nu pentru altă culoare a familiei.
Ce sarcină suportă?
Capacitatea unei îmbinări depinde de piesă, lemn, suport, prinderi și configurația montajului. Consultă documentele aplicabile și proiectul; dimensiunile produsului nu stabilesc singure o sarcină universală.
Pot folosi orice șurub sau ancoră?
Alege fixări compatibile cu găurile piesei și cerințele documentației. Diametrul unei găuri nu este suficient pentru a stabili singur tipul, lungimea sau numărul fixărilor.
Unde găsesc documentația?
La documentele acestui reper sunt disponibile: desen tehnic, declarație de performanță (DoP), PPWR, instrucțiuni de utilizare și siguranță. Consultă documentele înainte de alegere și montaj. PPWR este un document separat și nu înlocuiește desenul sau o declarație de performanță.
Întreținere și utilizare
Protejează acoperirea de zgârieturi, lovituri și substanțe corozive. Verifică periodic fixările și starea suprafețelor, mai ales la structurile expuse. Nu îndoi sau modifica piesa fără o soluție de montaj verificată.
Completează necesarul pentru lucrare
Compară Suporti Stalp Lemn Tip U, gama de conectori pentru lemn și șuruburi și cuie pentru conectori. Pentru baze de stâlp, vezi și suporții pentru stâlpi din lemn.

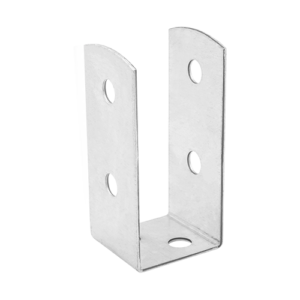

- Suport Stalp Lemn 50mm Tip U cu Baza Mascata PSOL50 Vopsit Negru
