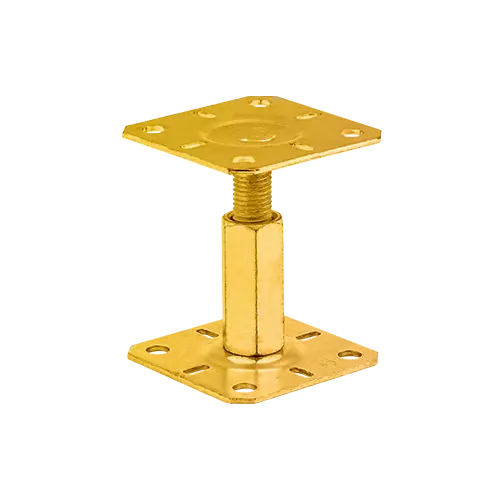

PR 100/130 galben: bază reglabilă pentru reazemul vertical al stâlpului din lemn
PR 100/130 galben este varianta zincată galvanic galben a suportului cu placă superioară de 100 × 100 mm și placă inferioară de 130 × 130 mm și reglaj al înălțimii între 100 și 150 mm. Mecanismul cu tijă filetată M20 permite stabilirea cotei de reazem între lemn și fundație. Modelul este destinat încărcărilor verticale de compresiune; nu trebuie ales ca o ancorare universală împotriva ridicării, vântului sau răsturnării.
Când este util și cum îl alegi
Îl poți folosi într-o structură din lemn atunci când proiectul prevede un reazem reglabil cu talpă pentru beton. Verifică secțiunea lemnului, suprafața de contact, cota necesară și spațiul de montaj. Denumirea 100/130 identifică dimensiunile celor două plăci; nu reprezintă intervalul de reglare și nu garantează singură compatibilitatea cu orice secțiune de stâlp.
Compară cu PR 100/100, cu două plăci de 100 mm și PR 130/130, cu ambele plăci de 130 mm. Dimensiunea și finisajul se aleg împreună cu fixările și verificarea îmbinării, nu numai după aspect.
Date tehnice ale variantei
| Placa superioară | 100 × 100 mm |
|---|---|
| Placa inferioară | 130 × 130 mm |
| Înălțime reglabilă | Minimum 100 mm – maximum 150 mm |
| Grosimea plăcilor | 3 mm |
| Reglaj central | Tijă filetată M20; lungimea componentei filetate din desen: 90 mm |
| Material | Oțel S235JR, indicat pentru componentele ansamblului în desen |
| Finisaj | Zincat galvanic, culoare galbenă; Fe/Zn 12 în documentația geometrică a familiei |
| Găuri rotunde pentru fixări | 8 × Ø11 mm în total, câte 4 pe fiecare placă |
| Alte deschideri | Perforații alungite suplimentare; deschiderile centrale Ø20 și Ø25 fac parte din geometria mecanismului |
| Utilizare evaluată | Reazem vertical de compresiune; configurația și condițiile se verifică în DoP și ETA |
Găurile Ø11 nu sunt filete M10. Alegerea șurubului sau ancorei nu rezultă numai din faptul că acesta încape în gaură. Nici perforațiile alungite nu se descriu drept un filet prin care șurubul trebuie forțat.
Montaj și reglare
- Verifică proiectul, starea betonului, distanțele față de margini și poziția axului stâlpului. Alege ancorele pentru suportul efectiv și pentru găurile utilizate.
- Poziționează baza și reglează înălțimea în intervalul 100–150 mm. Desenul prevede ca baza inferioară să se poată roti liber; nu bloca mecanismul printr-o modificare improvizată.
- Asigură contactul corespunzător al lemnului cu placa superioară. Fixează lemnul în configurația prevăzută de documentația îmbinării. Tabelul de fixări din ETA indică pentru PR patru cuie pentru conectori Ø4 × 50 mm; șuruburile pentru montaj conectori sau de dulgherie pot fi alese numai când documentația fixării și proiectul permit soluția respectivă.
- Verifică alinierea și stabilizarea structurii. Nu depăși înălțimea maximă, nu modifica sudurile și nu regla un ansamblu încărcat fără o procedură tehnică adecvată.
Reazemul reglabil nu înlocuiește contravântuirile și ancorările cerute de structură. Finisajul galvanic oferă protecție anticorozivă, dar alegerea mediului de utilizare și protecția zonelor deteriorate trebuie verificate; nu presupune rezistență nelimitată în medii marine sau agresive.
Întrebări frecvente
Ce înseamnă PR 100/130?
Placa superioară are 100 × 100 mm, iar placa inferioară 130 × 130 mm. Înălțimea ansamblului se reglează separat, între 100 și 150 mm.
Poate fi reglat peste 150 mm?
Nu. Desenul stabilește explicit maximum 150 mm; o tijă vizibilă mai lungă nu autorizează depășirea acestei limite.
Este zincat la cald?
Această variantă are finisaj zincat galvanic galben. Finisajele diferitelor familii de suporți nu se transferă automat de la un model la altul.
Găurile mari sunt M10?
Sunt găuri rotunde Ø11 mm, fără filet M10. Fixarea se alege după îmbinare, suport și documentația ancorei sau șurubului.
Pot folosi șuruburi de dulgherie sau pentru conectori?
Numai într-o soluție permisă de documentația fixării și a îmbinării. Nu se atribuie automat aceleași performanțe altor șuruburi doar pentru că încap în perforații.
Preia și smulgerea ori forțele laterale?
Modelul este prezentat pentru încărcări verticale de compresiune. Ridicarea, vântul, eforturile laterale și stabilitatea ansamblului necesită soluțiile prevăzute de proiect.
Valoarea din DoP este o sarcină admisibilă universală?
Nu. Performanța declarată se interpretează împreună cu ETA, clasa lemnului, fixările și verificarea structurii; nu se transformă într-o promisiune generală de încărcare pe orice montaj.
Unde verific desenul și declarația de performanță?
În fila Fișe produs. Desenul individual și figura PR din ETA prezintă geometria; DoP-ul identifică performanța declarată pentru modelul exact.
Compară variantele potrivite proiectului
Vezi și PR 100/130 negru pentru un finisaj diferit sau întreaga categorie de suporți de stâlp reglabili. Culoarea nu dovedește aceeași protecție anticorozivă, iar o bază cu alt mecanism nu este automat echivalentă structural.
