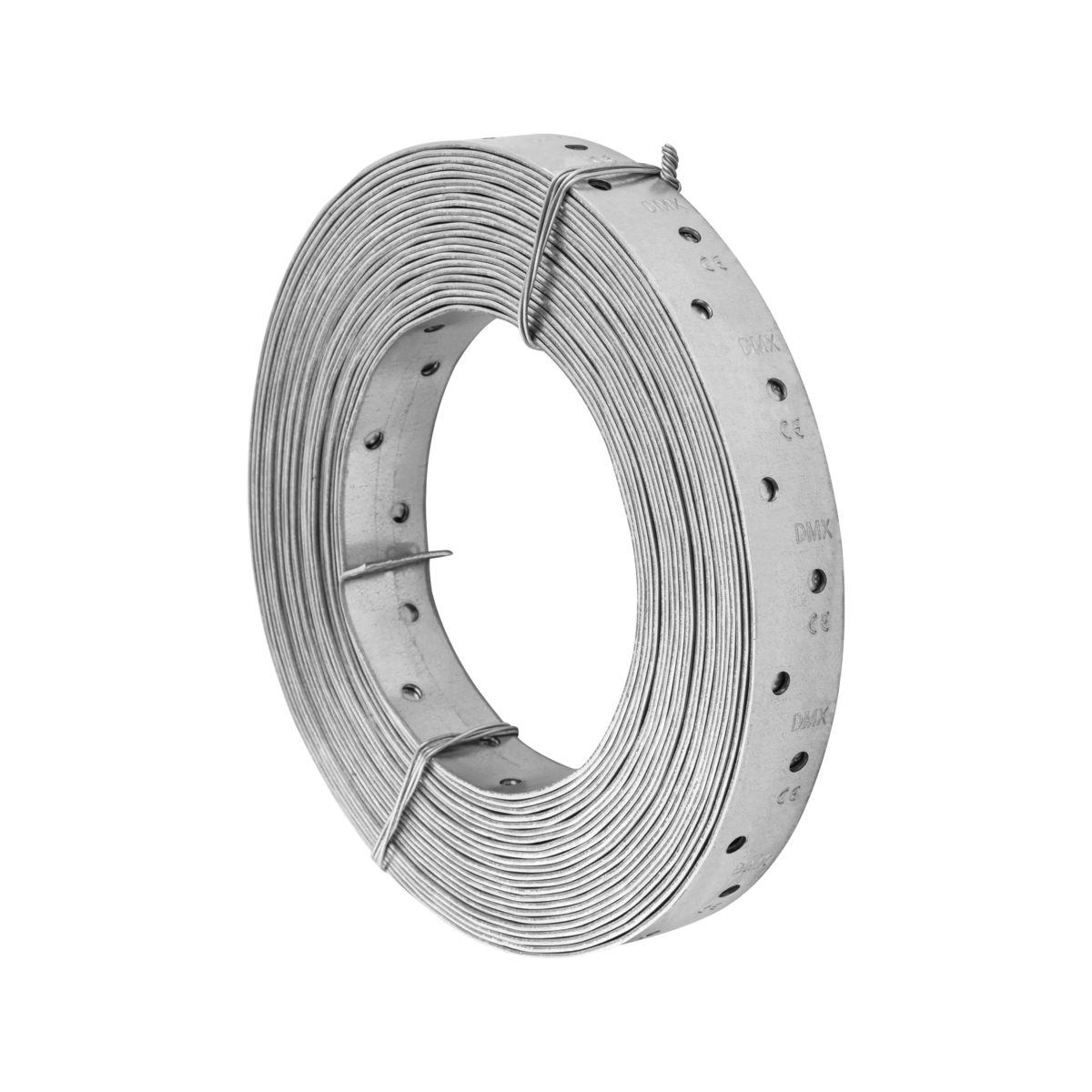

Bandă Perforată TM1 – 25 mm × 10 m, oțel zincat
Domax TM1, rolă de 10 m, este o bandă perforată pentru realizarea benzilor de contravântuire pentru rigidizarea acoperișurilor din lemn, în configurația stabilită de proiectant. Se livrează ca bandă continuă pe rolă și se debitează la lungimea cerută de lucrare. Lățimea, grosimea și configurația găurilor trebuie alese împreună cu suportul și fixările.
Utilizări și alegerea variantei
Catalogul include TM1–TM4 la benzile groase folosite frecvent pentru contravântuirea acoperișurilor. Geometria unei diagonale, lungimea de ancorare și numărul de fixări se stabilesc pentru structura concretă; o bandă aleasă numai după lățime nu dovedește rigidizarea la vânt sau seism.
Rola de 10 m permite pregătirea segmentelor necesare. La calculul consumului se includ lungimile de ancorare și pierderile rezultate la debitare. Lungimea totală a rolei nu indică numărul de prinderi și nu multiplică rezistența unei conexiuni. O rolă mai lungă din aceeași serie nu este, prin ea însăși, o variantă cu rezistență mai mare.
Date documentate pentru TM1
| Model și lungime rolă | TM1 / 10 m |
|---|---|

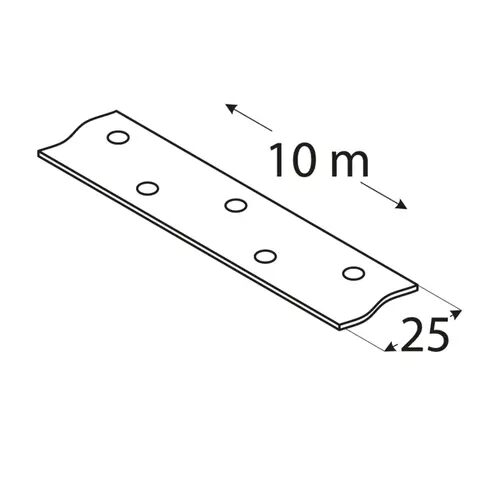

| Lățime conform schemei | 25 mm |
| Grosime tablă | 1,5 mm |
| Perforații conform schemei | Ø5 mm |
| Material și acoperire | oțel DX51D cu acoperire de zinc Z275MAC |
Distribuția perforațiilor se citește din schema modelului, fără a presupune un pas identic tuturor benzilor. Numerele din tabelul catalogului privind perforațiile nu sunt prezentate aici drept număr total de găuri pe rolă, deoarece această semnificație nu este precizată în sursa citită.
Z275MAC identifică acoperirea tablei din documentație. Nu reprezintă o promisiune de durată în exterior sau un rezultat de încercare la ceață salină.
Montaj și fixări
- Verifică modelul, lățimea și lungimea rolei, suportul, traseul benzii și schema prinderii. Pentru o utilizare portantă, dimensionarea aparține proiectantului.
- Măsoară segmentul cu lungimile necesare ancorării, apoi debitează cu o unealtă potrivită grosimii tablei. Folosește echipament de protecție și verifică muchiile; documentația avertizează că pot fi ascuțite.
- Așază banda conform detaliului de montaj, fără cute sau îndoiri neprevăzute. Nu modifica forma găurilor pentru a forța introducerea unei fixări.
- Alege fixările după materialul suportului, gaura folosită, cap, lungimea de pătrundere și distanțele necesare față de margini și între prinderi. Nu rezultă o capacitate doar fiindcă tija încape în gaură.
- Inspectează prinderea și stratul protector după montaj și periodic în exploatare; tratează deteriorările acoperirii conform instrucțiunilor producătorului.
Catalogul indică pentru familia TM cuie inelate ANCHOR Ø4 și șuruburi pentru conectori ANW–ANCHOR Ø5 cu locaș Torx20. Instrucțiunile generale pentru conectori plați prevăd cuie inelate ANCHOR Ø4, cu lungimea de minimum 50 mm, pentru îmbinările la care se aplică. Aceste indicații se verifică pentru perforația și configurația exactă: găurile Ø3,3 mm nu acceptă o tijă Ø4 sau Ø5, iar o gaură mai mare nu dovedește rezemarea corectă a capului. Șuruburile de dulgherie sau alte fixări nu sunt declarate automat echivalente cu fixarea evaluată.
Documente și condiții de utilizare
Declarația proprie pentru TM1, rolă de 10 m, este disponibilă în fila de documente. Ea se raportează la EN 14545:2008 și declară pentru material limita caracteristică de curgere de 220 N/mm² și alungirea minimă de 20%. Aceste valori nu sunt sarcina admisibilă a benzii montate sau a unei îmbinări. Nu a fost identificat un desen CAD individual sau o ETA proprie în rândul oficial al variantei; geometria prezentată provine din schema și tabelul catalogului oficial 2026, paginile 70–71.
Instrucțiunile generale limitează folosirea conectorilor plați în structuri de lemn la condiții interioare, clasele de serviciu 1 și 2 și medii C1/C2, fără gaze sau vapori acizi. Alegerea pentru exterior, umiditate persistentă sau contact cu substanțe corozive cere o verificare dedicată. Producătorul recomandă depozitarea la adăpost, transportul fără deteriorări și inspecții anuale.
Întrebări frecvente
Ce lungime are această variantă?
Rola TM1 de pe această pagină are 10 m. Segmentele se taie după detaliul lucrării, cu rezervă pentru ancorare.
Care este lățimea benzii?
Schema indică 25 mm. Cota se verifică împreună cu grosimea și modelul perforațiilor.
Toate benzile TM au aceleași găuri?
Nu. Pentru această variantă sunt documentate Ø5 mm. Distribuția se citește din schema modelului.
Se poate stabili o sarcină în kg din grosime?
Nu. Sarcina depinde de bandă, fixări, suport, lungimea de ancorare și configurația completă; datele materialului nu sunt sarcina îmbinării.
Pot folosi orice șurub care trece prin gaură?
Nu. Se verifică și capul, rezemarea, lungimea de pătrundere, distanțele și documentația fixării. Familiile ANCHOR din catalog sunt indicații de selecție, fără echivalență universală.
Zincarea permite orice montaj în exterior?
Nu. Acoperirea Z275MAC nu înlocuiește verificarea mediului; instrucțiunile generale prevăd condițiile interioare menționate mai sus.
Există DoP pentru varianta exactă?
Da, declarația proprie citită integral este asociată în fila de documente. Nu se folosește declarația altei lungimi sau a altui model.
Muchiile sunt garantate fără bavuri?
Nu există o asemenea garanție în documentele verificate. Manipulează banda cu echipament de protecție, verifică tăieturile și păstrează acoperirea nedeteriorată.
