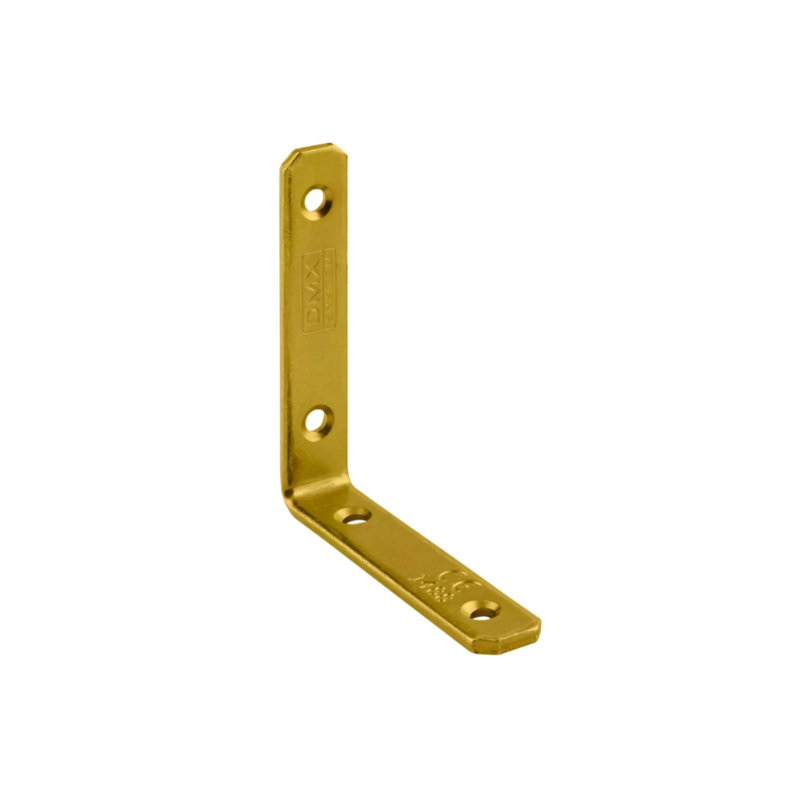

Colțar îngust KW5 — 100 × 100 × 20 mm, tablă de 4 mm
KW5 leagă elemente la 90° printr-un profil îngust de 20 mm. Are aripi nominale de 100 mm și este realizat din oțel S235 de 4 mm, cu zincare electrolitică Fe/Zn 12, galbenă. Cele patru găuri Ø6 mm sunt dispuse pe axa aripilor, câte două pe fiecare parte a îndoirii.
Utilizări și alegerea modelului
Poate fi ales pentru cadre, rame, lucrări de tâmplărie și legături unde suprafața disponibilă impune o piesă îngustă. Dimensiunea și grosimea se aleg împreună cu secțiunile suportului, distanțele la margini și fixările. „Îngust” descrie lățimea profilului; unghiul este drept, de 90°.
Modelul are și utilizare declarată pentru îmbinări portante din lemn. O astfel de conexiune se execută după proiect și condițiile evaluării tehnice, cu numărul, poziția și tipul fixărilor corespunzătoare. Pentru lemn–beton sau lemn–oțel se verifică separat ancora ori fixarea suportului. Nu trata o gaură compatibilă dimensional ca dovadă a capacității ansamblului.
| Caracteristică | Valoare |
|---|---|
| Model | KW5 |
| Aripi nominale | 100 × 100 mm |
| Cote exterioare în desen | 100 × 100 mm, cu toleranțele indicate |
| Lățime | 20 mm |
| Grosime | 4 mm |
| Unghi | 90° |
| Material | Oțel S235 |
| Protecție | Zincare electrolitică Fe/Zn 12, galbenă |
| Găuri rotunde | 4 × Ø6 mm în total, câte 2 pe fiecare aripă |
| Dispunere | Pe axa aripii, interax 62 mm |
| Teșire la găuri | 2 × 45° |
| Rază interioară de îndoire | R2 mm |
| Fante alungite | Fără |
Dimensiunea comercială de 100 mm este nominală; desenul individual indică exteriorul de 100 mm și toleranțele sale. Figura ETA utilizează alte repere de cotare, de 96 mm. Pentru potrivirea piesei la montaj compară aceeași cotă, nu două numere luate din reprezentări diferite.
Fixări și montaj
Configurația evaluată în lemn folosește cuie inelate ANCHOR Ø4 × 50 mm, patru pe colțar și opt la conexiunea cu două colțare, în pozițiile prevăzute în ETA. Respectă clasa și geometria lemnului, direcția efortului și condițiile conexiunii; pentru o placă subțire verifică riscul de străpungere.
Pentru alte montaje, șuruburile pentru conectori și șuruburile de dulgherie se aleg după documentația șurubului exact pentru prindere prin tablă. Verifică diametrul tijei, capul, lungimea și ancorarea efectivă. Teșirea de 2 × 45° nu garantează așezarea la nivel a oricărui cap înecat. Nu lărgi găurile și nu îndoi piesa pentru a compensa o alegere greșită.
- Verifică modelul, cotele pieselor și spațiul disponibil pentru găuri și fixări.
- Așază ambele aripi în contact cu suportul, la unghiul de 90°, fără forțarea colțarului.
- Marchează pozițiile și respectă distanțele la margini, capete și între fixări; pregăurește când instrucțiunile fixării o cer.
- Montează fixările prevăzute, cu strângere controlată, fără strivirea lemnului sau deformarea tablei.
- Verifică întreaga conexiune, inclusiv piesa opusă când proiectul folosește o pereche de colțare.
Consultă șuruburile și cuiele pentru montajul conectorilor și șuruburile de dulgherie. Pentru alte geometrii poți compara KW3, 50 × 50 × 17 × 2 mm și KW4, 75 × 75 × 17 × 2 mm; acestea au alte cote și găuri Ø4,5 mm, iar performanțele lor nu se transferă modelului KW5.
Întrebări frecvente
Câte găuri are și ce diametru au?
Patru găuri rotunde Ø6 mm, două pe fiecare aripă, fără fantă. Diametrul nominal al găurii nu este diametrul obligatoriu al șurubului; verifică fixarea completă și așezarea capului.
Este destinat numai mobilierului ușor?
Nu. Modelul are și utilizare declarată în îmbinări portante din lemn. Pentru acestea se respectă proiectul, configurația evaluată și condițiile din ETA; simpla alegere a unei table groase nu dovedește capacitatea întregii îmbinări.
Pot folosi șuruburi pentru conectori sau de dulgherie?
Da, pentru un montaj documentat al șurubului exact prin tablă, dacă diametrul, capul, lungimea, suportul și distanțele de montaj corespund. O fixare care trece prin gaură nu primește automat performanța declarată pentru montajul cu cuie.
Se pot folosi șuruburi cu cap înecat?
Găurile au teșire 2 × 45°. Verifică forma și dimensiunea capului șurubului exact și sprijinirea lui; nu presupune că orice cap conic se așază la nivel și nu modifica găurile pentru a adapta o fixare nepotrivită.
Pot fixa lemnul de beton sau de oțel?
Utilizarea lemn–beton ori lemn–oțel este prevăzută pentru această familie de modele, însă ancora sau fixarea suportului trebuie aleasă și verificată separat pentru îmbinarea proiectată. Nu se transferă automat performanțele configurației lemn–lemn.
Este potrivit pentru exterior?
Zincarea Fe/Zn 12 protejează oțelul, dar nu garantează utilizarea în orice expunere la apă, umezeală sau agenți corozivi. Verifică mediul și alege protecția potrivită atât pentru colțar, cât și pentru fixări.
Ce greutate poate susține?
Capacitatea se stabilește pentru conexiunea completă: lemn, fixări, număr de colțare, geometrie și direcția efortului. Valoarea din DoP nu reprezintă o greutate universală admisă pentru o singură piesă sau pentru o poliță.
De ce diferă unele cote între documente?
Desenul individual cotează exteriorul la 100 mm, iar figura din ETA folosește reperul de 96 mm al reprezentării sale. Compară aceleași fețe și repere. Denumirea comercială de 100 mm și cotele din desen se păstrează distinct; nu se rotunjesc prin presupunere.
Documente tehnice
În fila FIȘE PRODUS găsești desenul exact, DoP-ul individual și ETA-ul complet. Consultă geometria KW5, figura 65, pozițiile de fixare, figura 167 și numărul și tipul fixărilor evaluate. Pentru alte dimensiuni vezi categoria colțarelor neranforsate.
