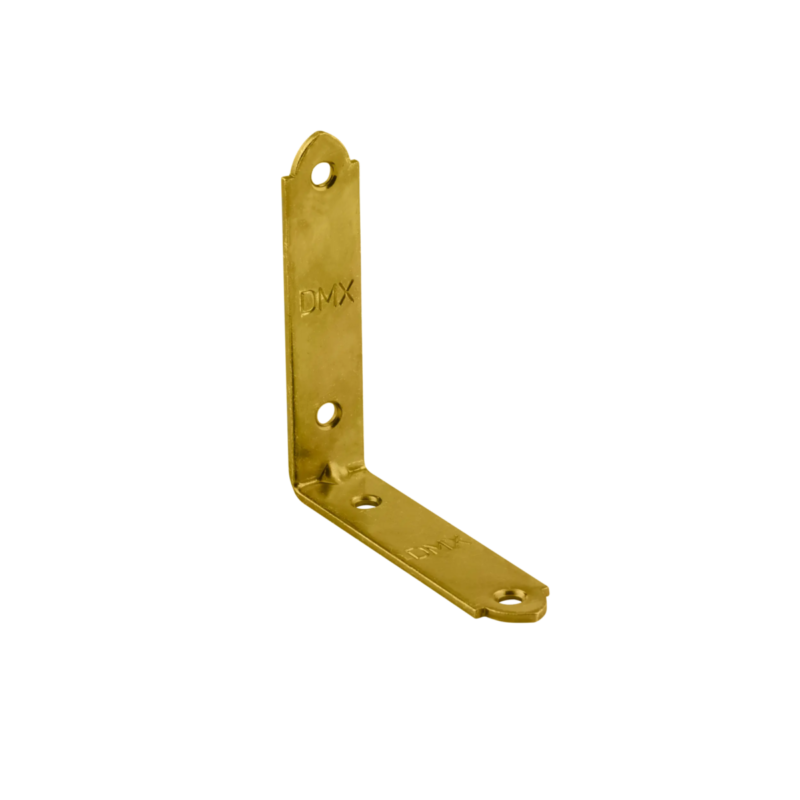

Colțar îngust KW4 — 75 × 75 × 17 mm nominal, tablă de 2 mm
KW4 este un colțar îngust pentru legarea a două piese de lemn la 90°. Are aripi nominale de 75 mm și lățimea de 17 mm, fiind util la cadre, rame, cutii și lucrări de tâmplărie sau mobilier. Este realizat din oțel DC01 de 2 mm, protejat prin zincare electrolitică Fe/Zn 12, de culoare galbenă. Cele patru găuri Ø4,5 mm sunt așezate pe axa fiecărei aripi, iar zona de îndoire este ambutisată.
Unde îl folosești și cum alegi dimensiunea
Profilul îngust permite montarea pe laturi de lemn cu suprafață redusă, fără o aripă lată care să depășească piesa. Este potrivit pentru poziționarea și legarea a două elemente perpendiculare, la reparații, rame sau construcții mici din atelier. La o îmbinare portantă se verifică întregul ansamblu: secțiunea și clasa lemnului, efortul, numărul de colțare și fixările. Dimensiunea redusă nu înseamnă o sarcină universală admisă.
„Îngust” descrie profilul; unghiul este drept, de 90°. Dimensiunea comercială 75 × 75 mm este nominală; desenul arată cota exterioară de fabricație de 77 mm, cu toleranțele sale. Aceste cote nu se înlocuiesc automat una cu cealaltă. Pentru PAL, MDF sau placaj verifică placa exactă, grosimea și fixarea la cant; performanța unei îmbinări evaluate în lemn nu se transferă automat la orice panou de mobilier.
| Caracteristică | Valoare |
|---|---|
| Model | KW4, colțar îngust |
| Aripi nominale | 75 × 75 mm |
| Cote exterioare în desen | 77 × 77 mm, cu toleranțele indicate |
| Lățime | 17 mm |
| Grosime | 2 mm |
| Unghi | 90° |
| Material | Oțel DC01 |
| Protecție | Zincare electrolitică Fe/Zn 12, galbenă |
| Găuri rotunde | 4 × Ø4,5 mm în total; 2 pe fiecare aripă |
| Dispunerea găurilor | Pe axa aripilor; interax de 52 mm |
| Teșire la intrarea găurilor | 0,5 × 45° |
| Raza interioară de îndoire | R3 mm |
| Fante alungite | Fără |
Fixări și montaj
Configurația evaluată în lemn folosește cuie inelate ANCHOR Ø4 × 50 mm: patru pe colțar și opt pentru conexiunea cu două colțare. Pozițiile și condițiile sunt prezentate în ETA. Alegerea lungimii trebuie verificată și față de grosimea lemnului; un cui de 50 mm nu se folosește automat într-o placă subțire de mobilier.
Pentru alte montaje se pot alege șuruburi pentru conectori sau șuruburi de dulgherie documentate pentru prindere prin tablă, dacă diametrul, capul, lungimea și ancorarea corespund piesei și suportului. Găurile sunt de Ø4,5 mm, nu Ø5 mm. Teșirea de 0,5 mm nu dovedește că orice cap înecat se așază complet la nivelul tablei. Verifică așezarea capului și păstrează găurile nemodificate; trecerea prin gaură nu echivalează cu aceeași performanță ca montajul evaluat cu cuie.
- Verifică dimensiunile pieselor, unghiul și locul pentru cele două prinderi de pe fiecare aripă.
- Așază colțarul cu ambele aripi în contact cu lemnul, fără să îl forțezi sau să îl îndoi.
- Alege fixări potrivite suportului; respectă distanțele la margini, capete și între fixări, precum și instrucțiunile lor de pregăurire.
- Montează controlat, fără deformarea tablei ori strivirea lemnului. Pentru o prindere structurală urmează configurația proiectată.
- Verifică ansamblul după montaj, inclusiv colțarul opus când îmbinarea utilizează o pereche.
Poți consulta șuruburile și cuiele pentru montajul conectorilor și șuruburile de dulgherie. Pentru o piesă cu aripi nominale de 25 mm și lățime de 14 mm, compară KW25, 25 × 25 × 14 × 1,5 mm. O altă geometrie este KW50, cu aripi de 50 mm și lățime de 15 mm. Diferă pozițiile găurilor, grosimea în funcție de model și forma piesei; compară întreaga geometrie pentru îmbinarea concretă.
Întrebări frecvente
Câte găuri are și ce diametru au?
Patru găuri rotunde Ø4,5 mm, câte două pe fiecare aripă. Sunt centrate pe lățime, cu interax de 52 mm, fără fantă de reglaj.
De ce apare 75 mm în denumire și 77 mm în desen?
75 × 75 mm reprezintă dimensiunea comercială nominală. Desenul cotează exteriorul piesei la 77 mm, cu toleranțele de fabricație. Verifică aceeași cotă și suprafața disponibilă la montaj; nu considera automat diferența o eroare.
Este același produs cu KW25?
Nu. KW4 are lățime de 17 mm, găuri pe axa aripii și zincare galbenă. KW25 are lățime de 14 mm, găuri decalate și zincare argintie. Numărul găurilor nu dovedește aceeași geometrie sau aceeași performanță.
Pot folosi șuruburi cu cap înecat?
Numai după verificarea diametrului, capului și a modului de așezare pentru șurubul exact. Găurile au o teșire de 0,5 × 45°, care nu garantează îngroparea completă a oricărui cap. Nu lărgi găurile pentru a adapta o fixare nepotrivită.
Pot monta colțarul în PAL sau MDF?
La mobilier, verifică fixarea pentru placa exactă, mai ales la cant și lângă margini. Alege lungimea care nu străpunge placa. Performanța configurației evaluate în lemn nu se transferă automat la PAL sau MDF.
Se folosește la exterior?
Zincarea Fe/Zn 12 protejează oțelul, dar nu garantează rezistența în orice mediu exterior. Verifică umiditatea, expunerea la apă și protecția fixărilor; pentru medii agresive trebuie o soluție potrivită expunerii.
Ce greutate poate susține?
Se verifică îmbinarea completă, lemnul, numărul de colțare, fixările și direcția efortului. Valoarea din DoP nu se transformă direct într-un număr de kilograme admise pentru o singură piesă sau pentru o poliță.
Unde găsesc desenul și declarația de performanță?
În fila FIȘE PRODUS: desenul pentru cote și găuri, DoP-ul individual și ETA pentru condițiile conexiunii. Compară modelul exact, nu doar o fotografie asemănătoare.
Documente și configurația evaluată
ETA include geometria KW4, figura 64, pozițiile de fixare, figura 167 și tipul și numărul fixărilor evaluate. Pentru alte forme și dimensiuni vezi colțarele neranforsate.
