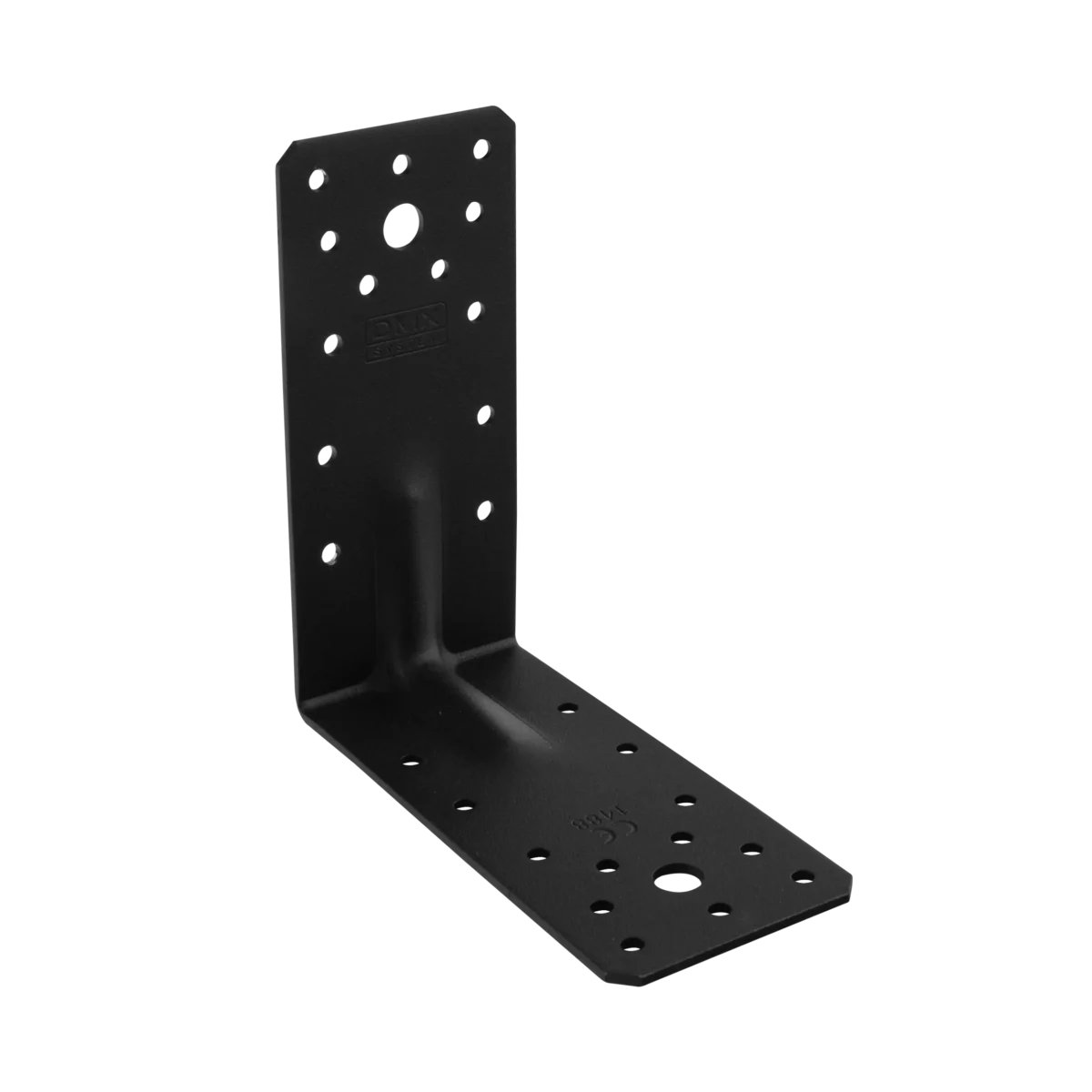

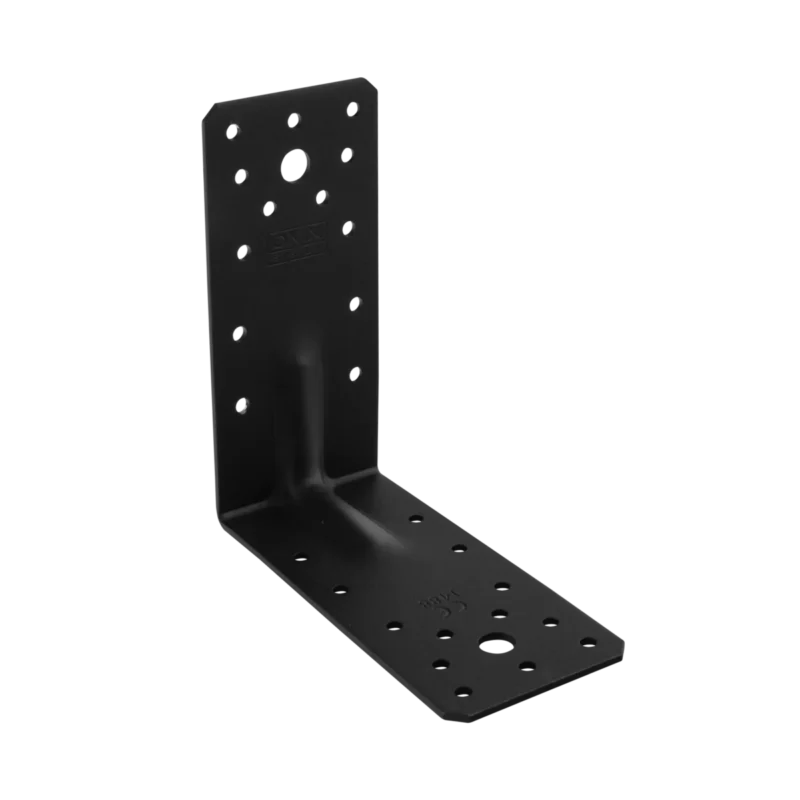

Colțar ranforsat KP5 negru, 140 × 140 × 65 mm, tablă de 2,5 mm
KP5 negru este un colțar ranforsat pentru îmbinări între elemente din lemn la 90°. Cele două aripi egale au dimensiunea nominală de 140 mm și lățimea de 65 mm. Nervura rigidizează zona unghiului, iar aripile de 140 mm oferă o suprafață de contact mai lungă pe ambele elemente. Finisajul negru este util când conectorul rămâne vizibil și trebuie integrat în aspectul ansamblului.
Varianta are protecție Duplex: zincare și vopsire cu pulbere neagră. Culoarea nu înlocuiește verificarea mediului de utilizare și nu dovedește singură o clasă de coroziune pentru orice expunere. Alege fixări cu protecție adecvată aceleiași îmbinări și evită deteriorarea acoperirii la montaj.
Când alegi acest model?
- Cadre, montanți și traverse din lemn cu îmbinări la unghi drept.
- Ansambluri în care colțarul rămâne vizibil și este dorit un finisaj negru.
- Consolidări locale unde aripile de 140 mm și lățimea de 65 mm permit contactul și poziționarea corectă a fixărilor.
Alege modelul după dimensiunile lemnului, spațiul disponibil, schema fixărilor și eforturile din îmbinare. Ranforsarea și grosimea tablei nu oferă, singure, o sarcină universală pentru orice montaj.
Date tehnice
| Model | KP5, varianta neagră |
|---|---|
| Dimensiunile aripilor | 140 × 140 mm, nominal |
| Lățime | 65 mm |
| Grosimea tablei | 2,5 mm |
| Material | Oțel DX51D |
| Finisaj | Duplex: zincat Z275 și vopsit cu pulbere |
| Culoare | Negru |
| Unghiul dintre aripi | 90° |
| Găuri în total, pe ambele aripi | 26 × Ø5 mm și 2 × Ø11 mm, în total pe ambele aripi |
| Evaluare tehnică | ETA 22/0631; configurațiile de montaj se verifică în documentele atașate. |
Cu ce elemente de fixare se montează?
Pentru îmbinările structurale, folosește fixările prevăzute de configurația de montaj. Instrucțiunile pentru această familie de conectori indică cuie inelate Ø4 mm, cu lungime de cel puțin 50 mm, în condițiile documentației tehnice. Numărul și poziția fixărilor se aleg după schema îmbinării; numărul total de găuri nu înseamnă că toate trebuie umplute în orice situație.
Șuruburile pentru montajul conectorilor și anumite șuruburi de dulgherie pot fi luate în calcul pentru configurații proiectate cu aceste fixări, dacă documentația șurubului și a îmbinării confirmă utilizarea. Verifică diametrul tijei, forma capului, lungimea de ancorare în lemn și protecția anticorozivă. Un șurub obișnuit cu cap înecat nu este automat echivalent cu un șurub pentru conectori, iar schimbarea fixării nu păstrează automat performanța unei configurații evaluate cu cuie.
Găurile cu diametre diferite oferă poziții de montaj distincte. Nu alege un bulon, o tijă sau un șurub numai pentru că încape în perforație: verifică forma capului, șaibele, distanțele și configurația proiectată.

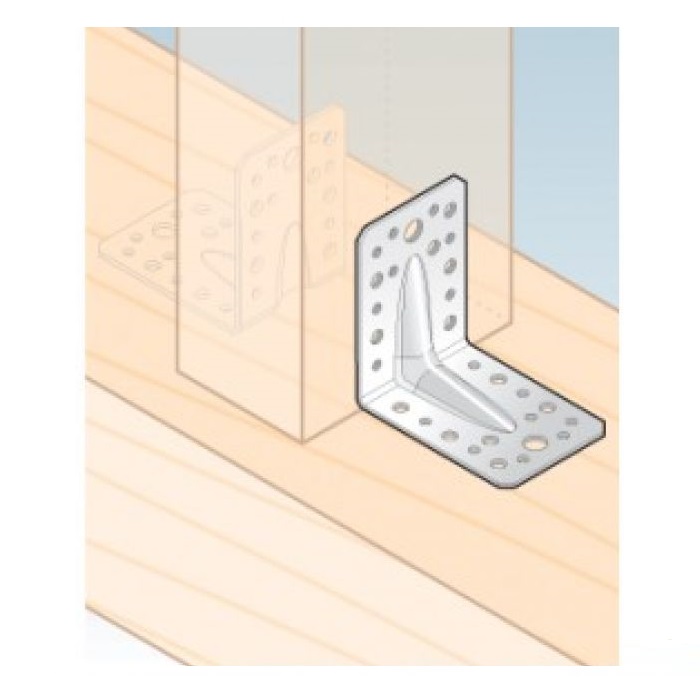

Pași practici de montaj
- Verifică dimensiunile lemnului, suprafața de contact și desenul colțarului înainte de fixare.
- Așază colțarul pe fețele perpendiculare, fără să forțezi închiderea unui rost prin deformarea lui.
- Stabilește schema de fixare, distanțele față de marginea și capătul lemnului și necesitatea pregăuririi pentru elementele alese.
- Montează fixările în găurile și pozițiile prevăzute, cu capul așezat corect pe tablă. Evită strângerea excesivă și deteriorarea stratului de zinc și a vopselei.
- Verifică stabilitatea, contactul dintre piese și starea fixărilor. La o îmbinare portantă, verifică ansamblul conform proiectului.
Condiții de utilizare și întreținere
Protecția Duplex se alege în funcție de mediul de utilizare. Instrucțiunile acestei familii prevăd utilizare în condiții interioare, în clasele de serviciu 1 și 2 și medii de coroziune C1/C2. Expunerea directă la ploaie, umezeala persistentă sau un mediu agresiv necesită verificarea unei protecții adecvate; finisajul vopsit nu justifică o promisiune generală pentru orice utilizare la exterior. Verifică periodic îmbinarea și protejează zonele în care acoperirea a fost deteriorată.
Întrebări frecvente
Care este diferența față de KP5 zincat?
Geometria nominală este aceeași: două aripi de 140 mm, lățime de 65 mm și tablă de 2,5 mm. Varianta neagră are vopsea cu pulbere peste protecția zincată. Verifică documentul variantei comandate; aceeași formă nu justifică transferul automat al tuturor informațiilor între finisaje.
Cum protejez finisajul negru la montaj?
Folosește scule potrivite și fixează piesa fără lovituri sau frecări inutile. Evită strângerea excesivă și verifică starea acoperirii după montaj. Zonele deteriorate necesită protecție adecvată, iar îmbinarea trebuie verificată periodic.
Pot folosi șuruburi de dulgherie sau pentru conectori?
Da, în configurații documentate pentru șurubul și îmbinarea respectivă. Verifică forma capului, diametrul tijei, lungimea de ancorare și protecția. Un șurub care încape în gaură nu este automat echivalent cu fixarea folosită la evaluarea îmbinării.
Trebuie montate fixări în toate cele 26 de găuri mici?
Se montează numărul și pozițiile fixărilor prevăzute în schema aleasă. Cele 26 de găuri Ø5 mm oferă posibilități de distribuție, dar nu înlocuiesc verificarea distanțelor față de marginea și capătul lemnului. Perforațiile suplimentare se folosesc numai în detaliul de montaj aplicabil.
Cum verific spațiul necesar pentru montaj?

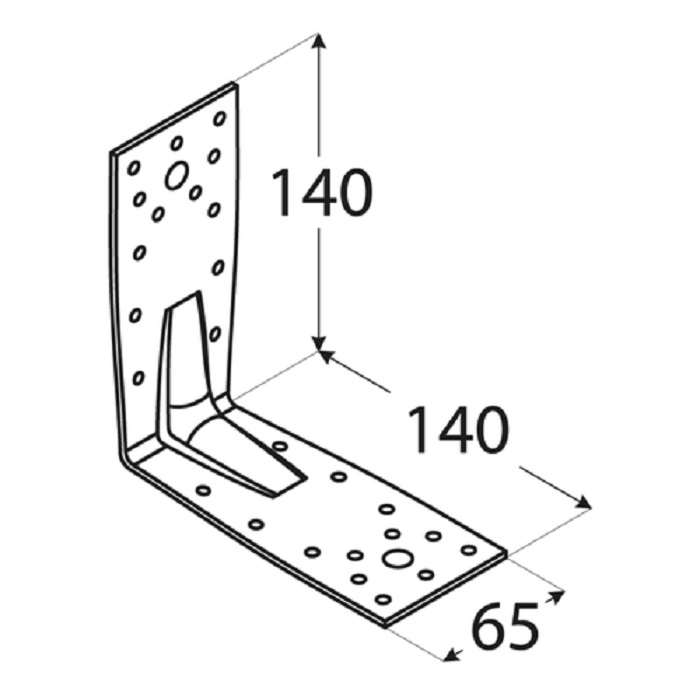

Pornește de la dimensiunea nominală de 140 × 140 × 65 mm, apoi verifică desenul pentru cotele de fabricație, nervură și poziția perforațiilor. Compară aceeași cotă și păstrează distanțele necesare fixărilor față de marginea și capătul lemnului.
Ce sarcină poate prelua?
Performanța se stabilește pentru configurația concretă, în funcție de lemn, fixări, numărul colțarelor și direcția solicitării. Citește DoP-ul și ETA împreună cu schema de montaj aplicabilă; o valoare declarată nu este sarcină admisă universală.
