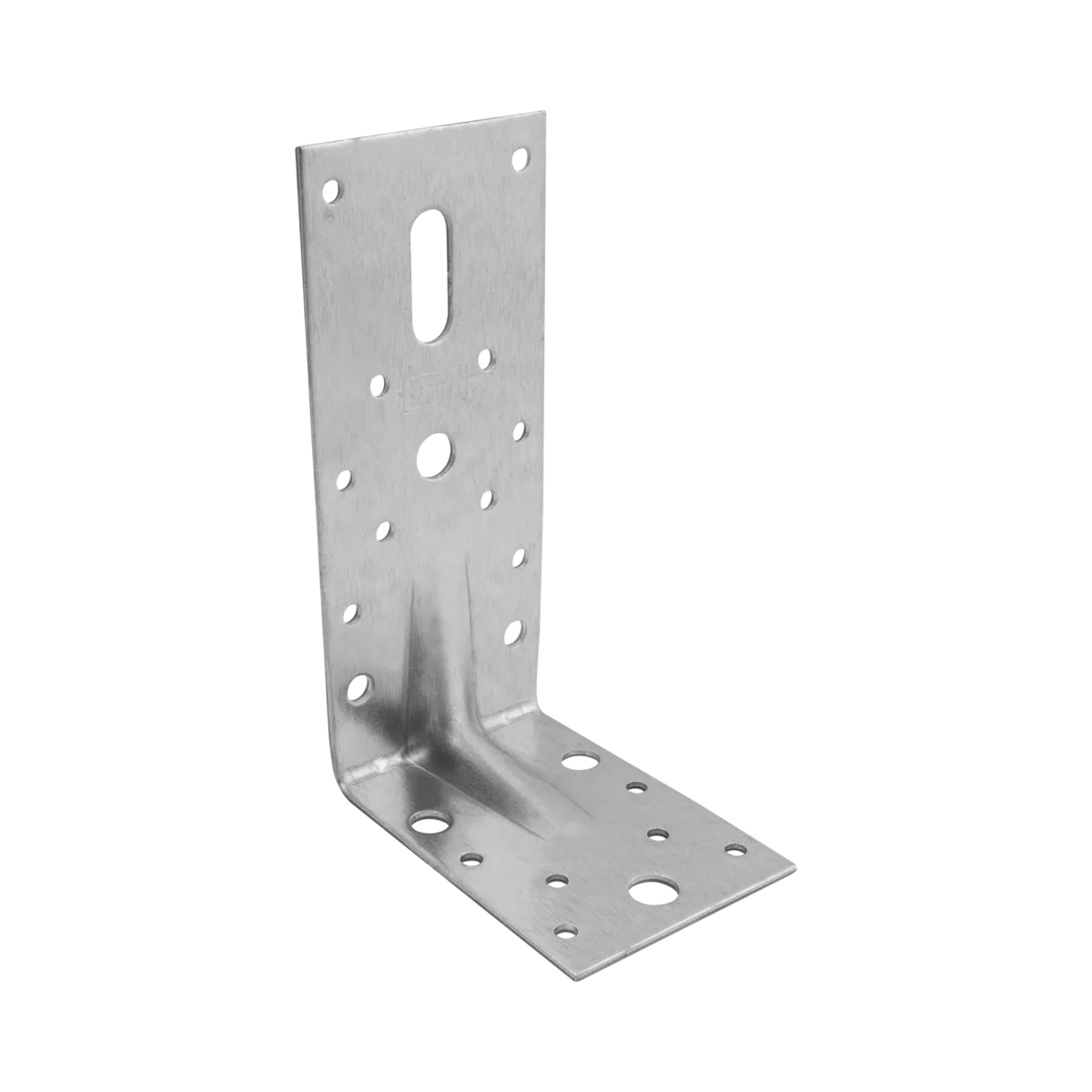

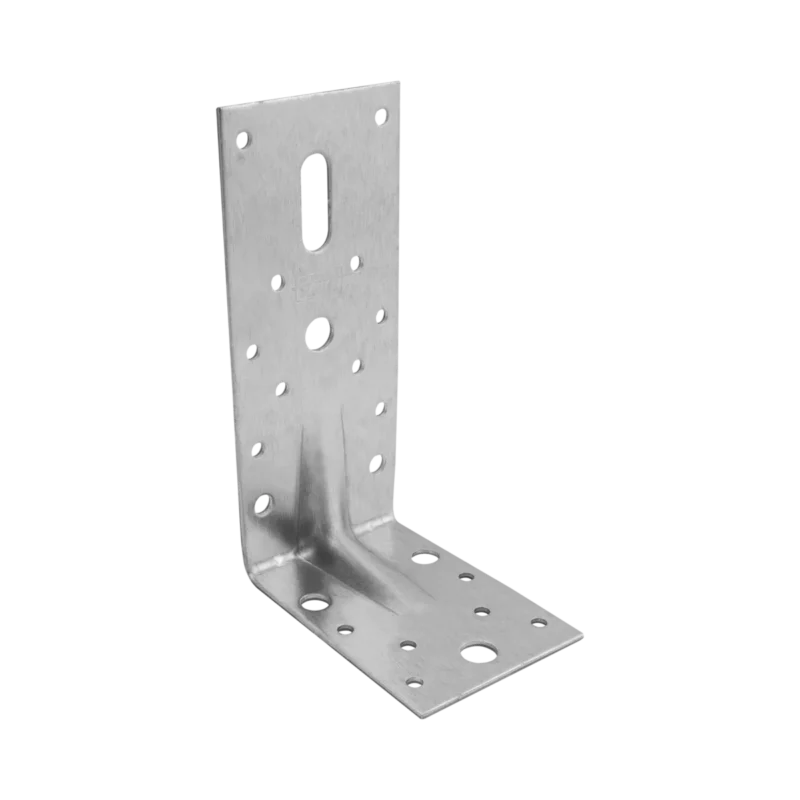

Colțar ranforsat KP12, 90 × 150 × 65 mm, tablă de 2,5 mm
Colțarul ranforsat KP12 DOMAX este un conector metalic pentru îmbinarea și consolidarea elementelor din lemn la unghi drept. Cu două laturi de 90 și 150 mm, lățime de 65 mm și tablă de 2,5 mm, oferă o suprafață practică de fixare pentru grinzi, stâlpi și cadre din lemn. Face parte din gama de colțare metalice pentru lemn ranforsate.
De ce să alegi colțarul KP12?
- Ranforsare centrală: rigidizează zona de îndoire și ajută la menținerea formei conectorului.
- Laturi inegale, 90×150 mm: utile când îmbinarea necesită o zonă de prindere mai lungă pe unul dintre elemente.
- Mai multe puncte de fixare: perforații cu diametre diferite și o fantă alungită, pentru alegerea unei configurații de montaj adecvate.
- Oțel DX51D cu protecție Z275 MAC: tablă de oțel protejată prin zincare; verifică mediul de utilizare al îmbinării.
Unde se poate utiliza
KP12 poate fi folosit la realizarea cadrelor din lemn, la consolidarea îmbinărilor grindă–stâlp și în proiecte de amenajare precum pergole, foișoare sau alte structuri din lemn. Alege conectorul și elementele de fixare în funcție de geometria îmbinării, suport și încărcările proiectului. Pentru utilizări la exterior, verifică adecvarea protecției anticorozive la condițiile concrete de expunere.
Date tehnice
| Caracteristică | Valoare |
|---|---|
| Model | KP12 |
| Dimensiuni A×B×C | 90×150×65 mm |
| Grosime tablă | 2,5 mm |
| Material | Oțel DX51D |
| Protecție anticorozivă | Z275 MAC |
| Găuri în latura de 150 mm | 10×Ø5 mm, 2×Ø7 mm și 1×Ø11 mm |
| Găuri în latura de 90 mm | 6×Ø5 mm, 2×Ø9 mm și 1×Ø11 mm |
| Fantă în latura de 150 mm | Lățime 11 mm; distanță între centrele capetelor rotunjite 19 mm |
| Greutate nominală | 0,29 kg/buc. |
| Unitate de vânzare în magazin | 1 bucată |
| Ambalaj furnizor | 10 bucăți |
Cu ce elemente de fixare se montează?
Pentru îmbinările structurale, folosește fixările prevăzute de configurația de montaj. Instrucțiunile pentru această familie de conectori indică cuie inelate Ø4 mm, cu lungime de cel puțin 50 mm, în condițiile documentației tehnice. Numărul și poziția fixărilor se aleg după schema îmbinării; numărul total de găuri nu înseamnă că toate trebuie umplute în orice situație.
Șuruburile pentru montajul conectorilor și anumite șuruburi de dulgherie pot fi luate în calcul pentru configurații proiectate cu aceste fixări, dacă documentația șurubului și a îmbinării confirmă utilizarea. Verifică diametrul tijei, forma capului, lungimea de ancorare în lemn și protecția anticorozivă. Un șurub obișnuit cu cap înecat nu este automat echivalent cu un șurub pentru conectori, iar schimbarea fixării nu păstrează automat performanța unei configurații evaluate cu cuie.
Găurile cu diametre diferite oferă poziții de montaj distincte. Nu alege un bulon, o tijă sau un șurub numai pentru că încape în perforație: verifică forma capului, șaibele, distanțele și configurația proiectată.
Pași practici de montaj
- Verifică dimensiunile lemnului, suprafața de contact și desenul colțarului înainte de fixare.
- Așază colțarul pe fețele perpendiculare, fără să forțezi închiderea unui rost prin deformarea lui.
- Stabilește schema de fixare, distanțele față de marginea și capătul lemnului și necesitatea pregăuririi pentru elementele alese.
- Montează fixările în găurile și pozițiile prevăzute, cu capul așezat corect pe tablă. Evită strângerea excesivă și deteriorarea stratului zincat.
- Verifică stabilitatea, contactul dintre piese și starea fixărilor. La o îmbinare portantă, verifică ansamblul conform proiectului.
Condiții de utilizare și întreținere
Protecția zincată se alege în funcție de mediul de utilizare. Instrucțiunile acestei familii prevăd utilizare în condiții interioare, în clasele de serviciu 1 și 2 și medii de coroziune C1/C2. Expunerea directă la ploaie, umezeala persistentă sau un mediu agresiv necesită verificarea unei protecții adecvate; finisajul zincat nu justifică o promisiune generală pentru orice utilizare la exterior. Verifică periodic îmbinarea și protejează zonele în care acoperirea a fost deteriorată.
Alege conectorul potrivit pentru proiectul tău
Ai nevoie de o latură mai lungă? Vezi și colțarul ranforsat KP13, 90×170×65×2,5 mm. Pentru alte forme și dimensiuni, consultă categoria colțare și conectori pentru lemn. Comandă KP12 pentru îmbinări executate atent, cu componente potrivite lucrării tale.
Întrebări frecvente
Ce avantaj au aripile inegale de 90 și 150 mm?
Permit o zonă de contact și distribuție a fixărilor mai lungă pe unul dintre elemente. Alege orientarea după schema îmbinării și spațiul disponibil; nu roti automat colțarul dacă proiectul prevede o anumită poziție.
Câte găuri are modelul KP12?
În total sunt 16 găuri Ø5 mm, 2 găuri Ø7 mm, 2 găuri Ø9 mm și 2 găuri rotunde Ø11 mm. Fanta alungită din aripa de 150 mm este separată de găurile rotunde. Tabelul arată distribuția pe fiecare aripă.
Pot monta colțarul cu șuruburi pentru conectori sau de dulgherie?
Da, în configurații documentate pentru fixarea și îmbinarea respectivă. Verifică diametrul tijei, forma capului, lungimea de ancorare în lemn și protecția anticorozivă. Potrivirea într-o gaură nu dovedește singură performanța ansamblului.
Trebuie umplute toate găurile?
Numărul și poziția fixărilor se aleg după schema aplicabilă. Respectă distanțele minime dintre fixări și față de marginea sau capătul lemnului. Găurile disponibile nu înlocuiesc dimensionarea îmbinării.
Ce înseamnă lățimea fantei și distanța dintre centre?
Lățimea de 11 mm și distanța de 19 mm dintre centrele capetelor rotunjite sunt cote diferite ale aceleiași fante. Nu interpreta cei 19 mm ca lungime totală. Verifică desenul înainte de alegerea fixării și a poziției de montaj.
Ce sarcină poate prelua un colțar KP12?
Performanța se stabilește pentru configurația concretă: lemn, fixări, orientare, numărul colțarelor și direcția solicitării. Citește DoP-ul împreună cu ETA și schema aplicabilă. Valoarea declarată pentru produs nu este o sarcină admisă universală pentru orice montaj.
Fixări și categorii utile
- Șuruburi și cuie pentru montajul conectorilor — alege fixarea documentată pentru îmbinare.
- Șuruburi de dulgherie — verifică modelul, capul și utilizarea admisă pentru conectorul metalic.
- Colțare metalice pentru lemn — compară și alte forme pentru detaliul de montaj.
Înainte de comandă: verifică geometria, fixările necesare și documentele din fila Documente produs.
