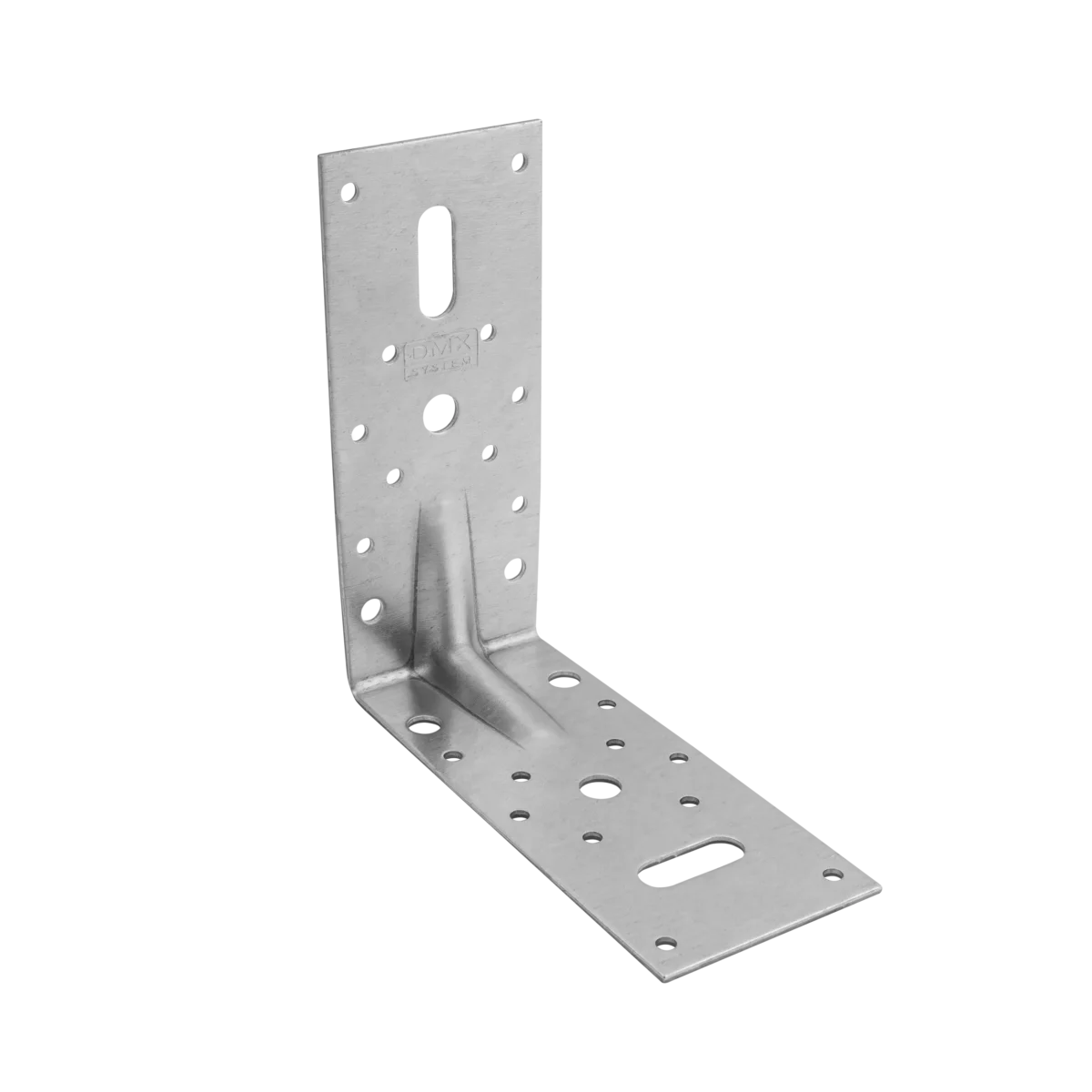

Coltar Lemn Ranforsat 150x150x65x2.5 KP22
Colțarul ranforsat KP22 este un conector pentru îmbinări din lemn la unghi drept. Cele două brațe de 150 mm, lățimea de 65 mm și tabla de 2,5 mm oferă o zonă alungită de contact pe ambele elemente îmbinate. Nervura din zona îndoirii rigidizează piesa; capacitatea îmbinării se stabilește împreună cu lemnul, fixările și configurația de montaj.
- Două brațe egale: 150 × 150 mm.
- Lățime 65 mm și grosime 2,5 mm.
- Oțel DX51D cu protecție zincată Z275.
- 20 găuri Ø5 mm, 2 găuri Ø7 mm, 2 găuri Ø9 mm și 2 găuri rotunde Ø11 mm, în total.
- Două fante alungite, distincte de găurile rotunde.
- Conector ranforsat pentru alegerea unei îmbinări documentate din lemn.
Unde este util KP22?
Forma cu brațe egale este utilă când ambele elemente din lemn trebuie să ofere o suprafață de contact comparabilă. Poate fi ales pentru îmbinări între grinzi, traverse, stâlpi sau cadre din lemn, pentru rigidizarea unor colțuri și pentru lucrări de dulgherie ori amenajare în care geometria piesei corespunde proiectului. La consolidări, verifică și starea lemnului existent; un conector nou nu remediază singur o zonă degradată.
Într-o structură portantă, alegerea modelului și a fixărilor se face după solicitări și documentația exactă a ansamblului. Nu deduce sarcina admisă din grosimea tablei, lungimea brațelor sau numărul de perforații.
Cum alegi dimensiunea potrivită?
- Verifică suprafața disponibilă: fiecare braț are nevoie de spațiu pentru contact și pentru distanțele fixărilor față de marginile lemnului.
- Compară lățimea: KP22 are 65 mm; lățimea influențează așezarea pe element și distribuția perforațiilor.
- Verifică perforațiile în desen: găurile rotunde și fantele au poziții și roluri distincte; nu sunt interschimbabile automat.
- Alege protecția pentru mediul real: zincarea nu justifică utilizarea fără verificare în orice condiții de umezeală sau la exterior.
Pentru o altă geometrie poți compara KP7, cu brațe de 145 mm și lățime de 90 mm. Acesta este un alt model, cu altă perforare; comparația dimensională nu înseamnă aceeași performanță. Vezi și gama de colțare ranforsate pentru lemn.
Cu ce se montează?
Alege elemente de fixare potrivite atât pentru conectorul metalic, cât și pentru lemn și solicitarea îmbinării. Șuruburile și cuiele pentru montajul conectorilor sunt o categorie relevantă de analizat. Șuruburile de dulgherie pot fi folosite în configurații documentate pentru fixarea prin conector metalic.
Verifică diametrul tijei, forma și suprafața de sprijin a capului, lungimea de ancorare, distanțele în lemn și compatibilitatea protecției anticorozive. Un cap înecat obișnuit nu este automat echivalent cu un cap destinat conectorilor. Faptul că un șurub sau un bulon încape într-o gaură nu dovedește capacitatea conexiunii, iar înlocuirea fixării nu păstrează automat performanța unei configurații evaluate cu alte elemente.
Pași practici de montaj
- Verifică modelul, desenul și dimensiunile elementelor din lemn. Suprafețele trebuie să permită contactul corect al colțarului.
- Așază piesa la unghi drept, fără să o deformezi pentru a închide un rost necorespunzător.
- Stabilește schema de fixare și distanțele față de marginile și capetele lemnului. Verifică necesitatea pregăuririi pentru fixarea aleasă.
- Montează fixările în pozițiile prevăzute. Capetele trebuie să se așeze corect pe tablă; evită strângerea excesivă și deteriorarea zincării.
- Controlează contactul dintre piese, poziția fixărilor și starea protecției. Pentru o conexiune portantă, verifică ansamblul după proiect.
Protecție și condiții de utilizare
KP22 are protecție zincată Z275. Alege condițiile de utilizare după mediul real și documentația aplicabilă: umezeala persistentă, ploaia directă, substanțele agresive sau un mediu marin pot necesita altă protecție. Verifică și acoperirea fixărilor, nu numai pe cea a colțarului. Inspecția periodică a îmbinării ajută la observarea coroziunii, slăbirii fixărilor sau degradării lemnului.
Date tehnice KP22
| Caracteristică | Valoare |
|---|---|
| Model | KP22 |
| Brațe × lățime | 150 × 150 × 65 mm |
| Grosime tablă | 2,5 mm |
| Unghi nominal | 90° |
| Material / protecție | Oțel DX51D / zinc Z275 |
| Găuri rotunde, total | 20 × Ø5 mm; 2 × Ø7 mm; 2 × Ø9 mm; 2 × Ø11 mm |
| Fante | 2 fante alungite, separate de găurile rotunde; poziția și cotele se verifică în desen. |
| Document disponibil | Desen tehnic exact al modelului, în fila FIȘE PRODUS. |
Întrebări frecvente
Ce înseamnă 150 × 150 × 65 mm?
Primele două cote reprezintă brațele egale de 150 mm, iar 65 mm este lățimea. Grosimea tablei este 2,5 mm. Verifică desenul înainte de alegerea punctelor de fixare.
Câte perforații are?
În total sunt 20 găuri Ø5 mm, câte 2 găuri Ø7, Ø9 și Ø11 mm și două fante distincte. Cele două fante nu se numără ca găuri rotunde Ø11 mm. Distribuția este ilustrată în desenul tehnic.
Trebuie umplute toate găurile?
Nu există o singură schemă pentru toate lucrările. Numărul și poziția fixărilor se stabilesc pentru îmbinarea proiectată; inventarul găurilor descrie geometria piesei, nu o instrucțiune universală de montaj.
Pot folosi șuruburi pentru conectori sau șuruburi de dulgherie?
Da, când documentația fixării și a conexiunii confirmă această utilizare. Verifică forma capului, diametrul, ancorarea în lemn și protecția. Nu înlocui automat fixările unei configurații evaluate cu alte șuruburi.
Se poate folosi la exterior?
Expunerea reală trebuie verificată. Zincarea Z275 nu înseamnă compatibilitate cu orice umiditate, ploaie directă ori mediu agresiv. Alege protecția colțarului și a fixărilor pentru condițiile lucrării.
Ce sarcină suportă?
Capacitatea rezultă din configurația completă: lemn, fixări, poziție, direcția efortului și schema de montaj. Nu atribuim modelului o sarcină universală și nu transferăm valorile unui alt colțar.
Unde găsesc documentele?
Desenul tehnic KP22 și instrucțiunile generale de utilizare sunt în fila FIȘE PRODUS. Desenul prezintă geometria piesei; instrucțiunile generale nu înlocuiesc o evaluare sau o declarație de performanță pentru configurația exactă.
Descoperă și celelalte colțare metalice pentru lemn și alege modelul după geometrie, mediu și schema de fixare a proiectului.
