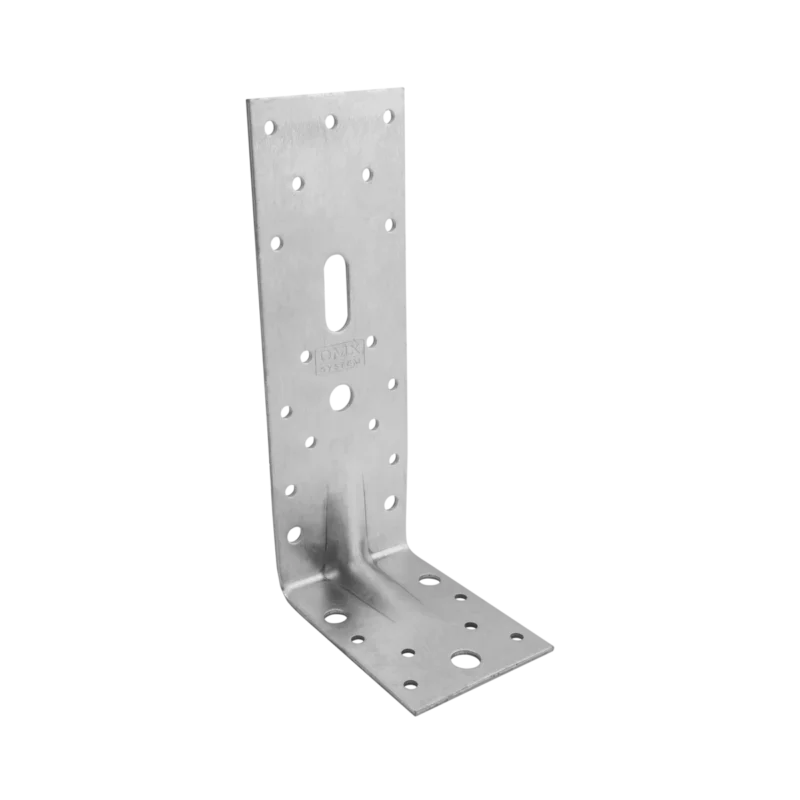

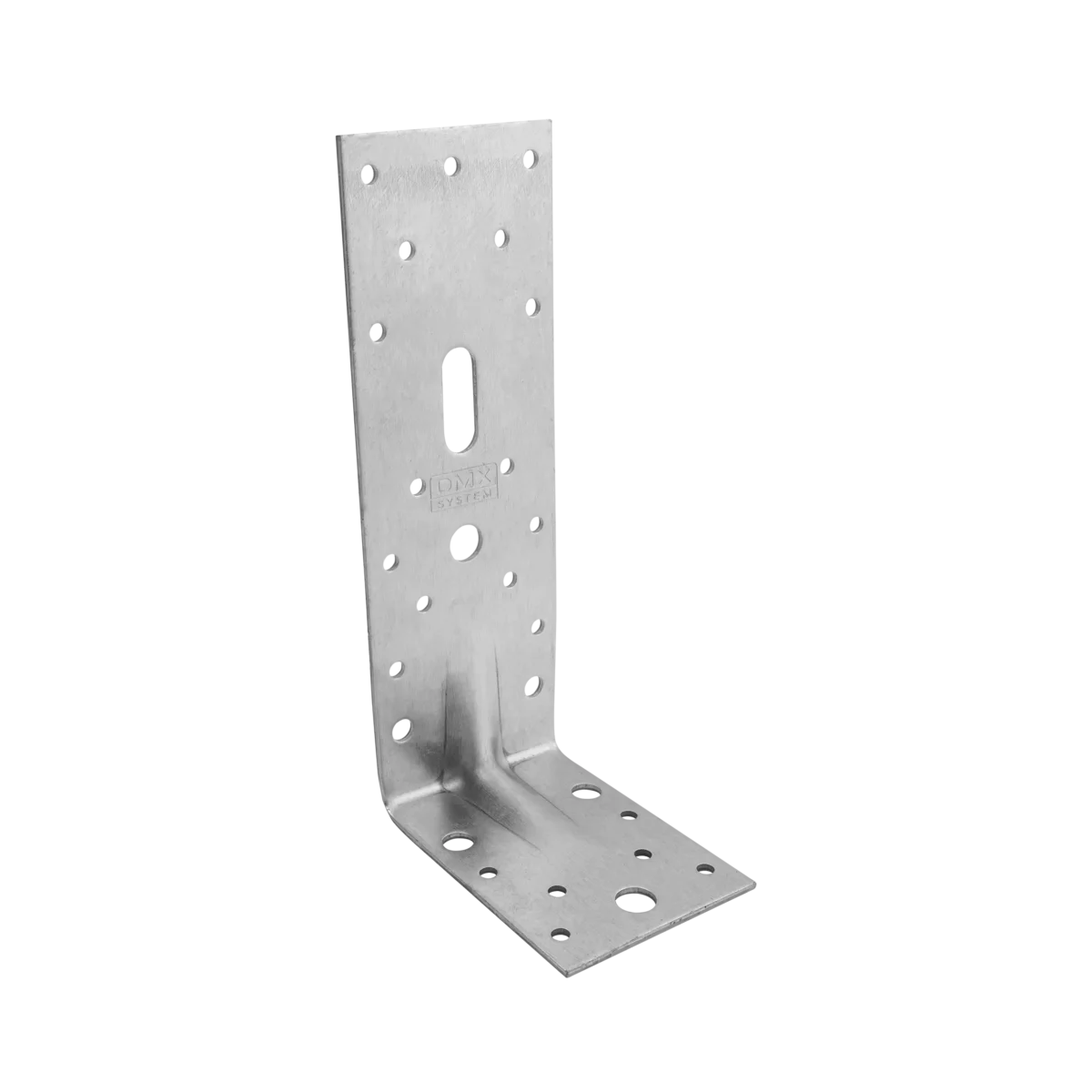

Colțar Lemn Ranforsat KP14 90x190x65x2,5 mm – Vinclu Metalic Zincat pentru Structuri din Lemn
Colțarul ranforsat KP14 90x190x65x2,5 mm este un conector metalic robust pentru îmbinarea, rigidizarea și consolidarea structurilor din lemn. Forma asimetrică, cu un braț de 90 mm și un braț lung de 190 mm, îl face deosebit de util la grinzi, căpriori, stâlpi, traverse și alte elemente din lemn unde este nevoie de o suprafață mare de fixare.
Fabricat din oțel DX51D zincat Z275, cu grosime de 2,5 mm, KP14 combină construcția solidă cu o ranforsare adâncă în zona unghiului. Aceasta rigidizează piesa și ajută colțarul să reziste mai bine la deformare în îmbinările solicitate.
- Dimensiuni: 90 × 190 × 65 mm
- Grosime: 2,5 mm
- Tip: colțar / vinclu metalic ranforsat pentru lemn
- Construcție: asimetrică, cu braț lung de 190 mm
- Material: oțel DX51D
- Protecție: zinc Z275
- Greutate nominală: aprox. 0,340 kg/buc.
- Cod model: KP14
De ce să alegi colțarul ranforsat KP14?
- Braț lung de 190 mm – oferă o suprafață mare de contact cu grinda, stâlpul sau elementul din lemn și mai mult spațiu pentru distribuirea punctelor de fixare.
- Ranforsare adâncă a unghiului – rigidizează zona cea mai solicitată a colțarului și contribuie la o îmbinare mai stabilă.
- Tablă de 2,5 mm – alege modelul și schema de fixare după eforturile din îmbinare, fără a deduce capacitatea numai din grosime.
- Lățime de 65 mm – oferă o bază generoasă pentru realizarea unei prinderi ferme.
- Perforații multiple – permit alegerea și distribuirea elementelor de fixare în funcție de proiect.
- Oțel zincat Z275 – protejează piesa împotriva coroziunii în condițiile normale corespunzătoare acestui tip de acoperire.
- Versatilitate ridicată – potrivit pentru structuri noi, consolidări și numeroase îmbinări la 90°.
- Calitate profesională – un conector metalic robust pentru dulgheri, constructori și proiecte DIY unde contează stabilitatea îmbinării.
Avantajul principal al KP14: brațul lung de 190 mm
Față de colțarele compacte, KP14 oferă un braț foarte lung de 190 mm. Această geometrie este utilă în special atunci când colțarul trebuie să se sprijine pe o porțiune mai mare a unei grinzi, traverse sau a unui stâlp.
Suprafața suplimentară permite și o distribuire mai bună a punctelor de fixare pe lungimea elementului din lemn. Din acest motiv, KP14 este o alegere potrivită pentru elemente mai mari și pentru lucrări în care un colțar scurt nu oferă suficient spațiu de montaj.
KP13 și KP14 au brațul scurt de 90 mm, lățimea de 65 mm și grosimea de 2,5 mm. KP13 are brațul lung de 170 mm, iar KP14 îl extinde la 190 mm. Alege KP14 atunci când ai elemente mai mari sau vrei o zonă mai generoasă pentru distribuirea fixărilor.
Unde se folosește Colțarul Ranforsat KP14?
Datorită dimensiunii mari și formei ranforsate, KP14 este potrivit pentru numeroase construcții și îmbinări din lemn de dimensiuni medii și mari.
- îmbinarea grinzilor și traverselor;
- fixarea și rigidizarea căpriorilor;
- structuri pentru pergole și foișoare;
- șarpante și elemente de acoperiș;
- copertine și structuri de protecție;
- cadre și rame structurale din lemn;
- magazii, anexe și căsuțe din lemn;
- terase și platforme;
- îmbinarea stâlpilor cu grinzi sau traverse;
- consolidarea unor îmbinări existente;
- structuri pentru garduri și porți din lemn;
- mobilier exterior robust, mese de lucru, bănci și alte construcții din lemn masiv;
- îmbinări cu panouri OSB sau alte materiale pe structură din lemn, atunci când configurația lucrării este potrivită.
Cu ce elemente de fixare se montează?
Pentru îmbinările structurale, folosește fixările prevăzute de configurația de montaj. Instrucțiunile pentru această familie de conectori indică cuie inelate Ø4 mm, cu lungime de cel puțin 50 mm, în condițiile documentației tehnice. Numărul și poziția fixărilor se aleg după schema îmbinării; numărul total de găuri nu înseamnă că toate trebuie umplute în orice situație.
Șuruburile pentru montajul conectorilor și anumite șuruburi de dulgherie pot fi luate în calcul pentru configurații proiectate cu aceste fixări, dacă documentația șurubului și a îmbinării confirmă utilizarea. Verifică diametrul tijei, forma capului, lungimea de ancorare în lemn și protecția anticorozivă. Un șurub obișnuit cu cap înecat nu este automat echivalent cu un șurub pentru conectori, iar schimbarea fixării nu păstrează automat performanța unei configurații evaluate cu cuie.
Găurile cu diametre diferite oferă poziții de montaj distincte. Nu alege un bulon, o tijă sau un șurub numai pentru că încape în perforație: verifică forma capului, șaibele, distanțele și configurația proiectată.
Pași practici de montaj
- Verifică dimensiunile lemnului, suprafața de contact și desenul colțarului înainte de fixare.
- Așază colțarul pe fețele perpendiculare, fără să forțezi închiderea unui rost prin deformarea lui.
- Stabilește schema de fixare, distanțele față de marginea și capătul lemnului și necesitatea pregăuririi pentru elementele alese.
- Montează fixările în găurile și pozițiile prevăzute, cu capul așezat corect pe tablă. Evită strângerea excesivă și deteriorarea stratului zincat.
- Verifică stabilitatea, contactul dintre piese și starea fixărilor. La o îmbinare portantă, verifică ansamblul conform proiectului.
Condiții de utilizare și întreținere
Protecția zincată se alege în funcție de mediul de utilizare. Instrucțiunile acestei familii prevăd utilizare în condiții interioare, în clasele de serviciu 1 și 2 și medii de coroziune C1/C2. Expunerea directă la ploaie, umezeala persistentă sau un mediu agresiv necesită verificarea unei protecții adecvate; finisajul zincat nu justifică o promisiune generală pentru orice utilizare la exterior. Verifică periodic îmbinarea și protejează zonele în care acoperirea a fost deteriorată.
De ce este ranforsarea importantă?
Zona de îndoire este una dintre părțile cele mai solicitate ale unui colțar metalic. La KP14, ranforsarea adâncă realizată în zona unghiului rigidizează geometria piesei și reduce tendința acesteia de a se deschide sau deforma sub solicitare.
Această construcție este motivul pentru care un colțar ranforsat este preferat atunci când îmbinarea trebuie să fie mai fermă și mai stabilă decât una realizată cu un colțar simplu de dimensiuni similare.
Oțel DX51D cu protecție zincată Z275
KP14 este fabricat din oțel DX51D cu protecție zincată Z275. Acoperirea cu zinc protejează oțelul împotriva coroziunii și contribuie la durabilitatea conectorului.
Pentru construcții amplasate în medii puternic corozive, permanent umede, marine sau în alte condiții speciale, trebuie verificată compatibilitatea protecției atât pentru colțar, cât și pentru elementele de fixare utilizate.
Date tehnice – Colțar Lemn Ranforsat KP14
| Tip produs | Colțar / vinclu metalic ranforsat pentru lemn |
| Model | KP14 |
| Dimensiuni | 90 × 190 × 65 mm |
| Braț A | 90 mm |
| Braț B | 190 mm |
| Lățime | 65 mm |
| Grosime tablă | 2,5 mm |
| Unghi nominal | 90° |
| Material | Oțel DX51D |
| Protecție anticorozivă | Zinc Z275 / ZN |
| Construcție | Ranforsată, cu nervură / prelis adânc |
| Greutate nominală | aprox. 0,340 kg/buc. |
| Ambalare producător | 10 buc. |
| Găuri rotunde, în total | 21 × Ø5 mm, 2 × Ø7 mm, 2 × Ø9 mm și 2 × Ø11 mm |
| Fantă alungită | Separată de găurile rotunde; lățime 11 mm și distanță între centrele capetelor rotunjite 19 mm. |
| Evaluare tehnică | ETA 22/0631; desenul exact al modelului este la pagina 66. |
KP14 sau un colțar mai mic?
KP14 este recomandat atunci când brațul lung de 190 mm este util efectiv construcției. Pentru o îmbinare mică, folosirea unui colțar foarte mare nu aduce automat un avantaj.
Alege KP14 în special când:
- lucrezi cu grinzi, stâlpi sau traverse de dimensiuni mai mari;
- ai nevoie de mai mult spațiu pentru distribuirea punctelor de fixare;
- dorești o suprafață mai mare de contact pe unul dintre elementele îmbinate;
- un model precum KP12 cu braț de 150 mm nu oferă spațiul de montaj necesar configurației;
- dorești un conector robust cu tablă de 2,5 mm și ranforsare pronunțată.
Pentru alte dimensiuni poți compara toată gama de colțare metalice ranforsate pentru lemn.
Întrebări frecvente despre KP14
Ce înseamnă dimensiunea 90×190×65 mm?
Colțarul are două brațe inegale, unul de 90 mm și unul de 190 mm, iar lățimea piesei este de 65 mm. Tabla are grosimea de 2,5 mm.
Ce avantaj are brațul de 190 mm?
Oferă o suprafață mai mare de contact cu elementul din lemn și mai mult spațiu pentru distribuirea elementelor de fixare. Este util mai ales la grinzi, stâlpi și alte elemente de dimensiuni mai mari.
Este KP14 potrivit pentru grinzi?
Da. Dimensiunea mare și construcția ranforsată îl fac potrivit pentru numeroase îmbinări între grinzi, traverse, căpriori și alte elemente din lemn, cu condiția dimensionării corecte a întregii conexiuni.
Se poate utiliza pentru pergole și foișoare?
Poate fi ales pentru o configurație documentată a unei structuri din lemn, dacă geometria, fixările și protecția sunt potrivite. Amplasarea într-o pergolă sau într-un foișor nu garantează că protecția zincată este suficientă pentru orice expunere la intemperii.
Ce este un vinclu ranforsat?
„Vinclu” este o denumire populară pentru un colțar sau echer metalic. Un vinclu ranforsat are o geometrie suplimentară de rigidizare în zona unghiului, pentru o rezistență mai bună la deformare.
Pot folosi șuruburi de dulgherie?
Da, pentru configurații documentate ale șurubului și îmbinării. Verifică diametrul, forma capului, lungimea de ancorare și protecția; potrivirea dimensională singură nu dovedește performanța. Vezi gama de șuruburi de dulgherie.
Sunt mai potrivite șuruburile speciale pentru conectori?
Pentru multe îmbinări, șuruburile dedicate montajului conectorilor sunt o alegere foarte bună deoarece sunt proiectate special pentru utilizarea cu piese metalice perforate. Nu sunt însă singura soluție posibilă; alegerea depinde de proiect.
Se poate monta cu holșuruburi?
Un șurub obișnuit pentru lemn nu este automat echivalent cu un șurub pentru conectori. Forma capului trebuie să asigure contactul potrivit cu tabla, iar utilizarea și performanța se verifică în documentația fixării și a îmbinării. Pentru conexiuni portante, folosește configurația prevăzută în proiect.
Pot folosi toate găurile?
Colțarul oferă multiple puncte de montaj, însă numărul necesar de fixări nu este același pentru orice lucrare. Schema se alege în funcție de elementele îmbinate și de solicitările proiectului.
KP14 este mai rezistent decât KP13?
KP14 are aceeași grosime de 2,5 mm și aceeași lățime de 65 mm, dar are brațul lung de 190 mm față de 170 mm la KP13. Avantajul principal este suprafața suplimentară de contact și spațiul mai mare pentru distribuirea fixărilor. Capacitatea unei îmbinări complete nu trebuie stabilită numai din lungimea colțarului.
Se poate folosi la exterior?
Instrucțiunile acestei familii prevăd condiții interioare în clasele de serviciu 1 și 2 și medii C1/C2. Expunerea directă la ploaie, umezeala persistentă sau un mediu agresiv necesită verificarea unei protecții adecvate. Zincarea nu justifică o promisiune generală pentru orice montaj la exterior.
Cum sunt distribuite perforațiile?
Modelul are în total 21 găuri Ø5 mm, 2 găuri Ø7 mm, 2 găuri Ø9 mm și 2 găuri rotunde Ø11 mm, plus o fantă distinctă. Verifică figura modelului pentru poziția fiecărei perforații și schema de fixare; fanta nu se numără ca o a treia gaură rotundă Ø11 mm.
Unde găsesc desenul tehnic și DoP-ul?
Documentele sunt în fila FIȘE PRODUS. Desenul exact KP14 este în ETA 22/0631, pagina 66, figura și tabelul 60. DoP-ul modelului este atașat separat. Consultă documentul complet și configurația aplicabilă înainte de montaj.
Ce sarcină poate prelua îmbinarea?
Performanța depinde de lemn, fixări, orientare, numărul colțarelor și direcția solicitării. Folosește DoP-ul împreună cu ETA și schema de montaj aplicabilă. O valoare declarată pentru produs nu este o sarcină admisă universală pentru orice îmbinare.
Colțar robust pentru grinzi și structuri din lemn de dimensiuni mari
Combinația dintre brațul lung de 190 mm, tabla de 2,5 mm, lățimea de 65 mm și ranforsarea adâncă face din KP14 o alegere foarte bună pentru proiectele unde un colțar compact nu oferă suficientă suprafață de fixare.
Este un conector solid și versatil pentru dulgherie, construcții din lemn, renovări și proiecte profesionale sau DIY.
