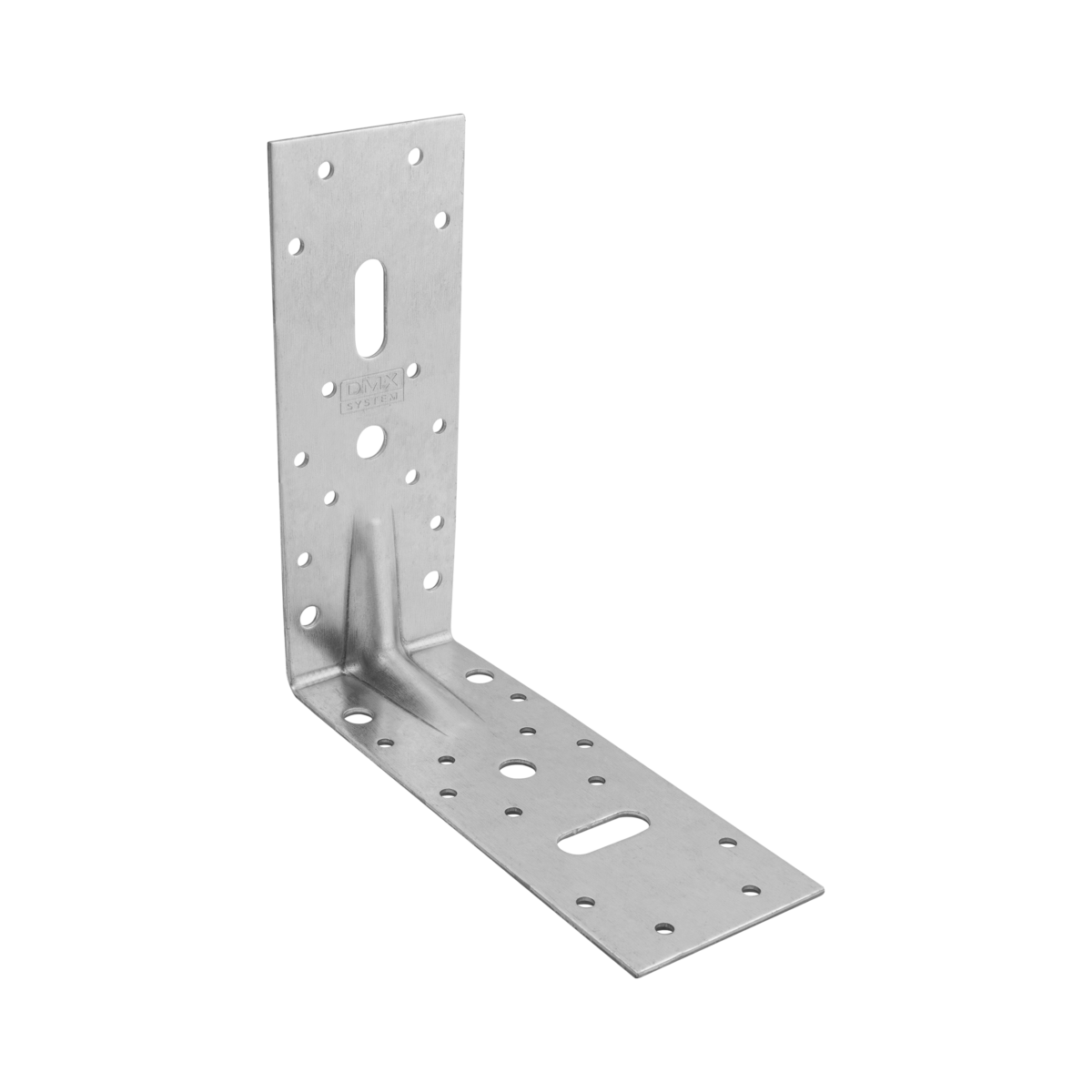

Coltar Lemn Ranforsat 170x170x65x2.5 KP23
Colțarul ranforsat KP23 este un conector metalic cu două brațe egale, pentru îmbinări din lemn la unghi drept. Dimensiunile de 170 × 170 × 65 mm și tabla de 2,5 mm oferă o suprafață de contact alungită pe ambele elemente. Ranforsarea din zona unghiului rigidizează geometria piesei; alegerea îmbinării se face împreună cu fixările, lemnul și solicitările proiectului.
- Brațe egale: 170 × 170 mm.
- Lățime: 65 mm; grosime: 2,5 mm.
- Oțel DX51D cu protecție zincată Z275.
- Construcție ranforsată pentru îmbinări la 90°.
- Perforații pentru alegerea unei scheme de fixare potrivite configurației.
Unde este util acest model?
KP23 poate fi ales pentru îmbinarea grinzilor, traverselor, stâlpilor și cadrelor din lemn atunci când ambele fețe îmbinate oferă spațiu pentru brațele de 170 mm. Este util în lucrări de dulgherie, realizarea unor cadre și consolidarea unor colțuri, cu verificarea stării lemnului și a configurației de fixare. Suprafața lungă de contact oferă spațiu pentru distribuirea fixărilor, fără să însemne automat o anumită capacitate portantă.
La lucrări portante, verifică ansamblul complet după proiect. Un colțar mai lung nu compensează lemnul degradat, distanțele insuficiente față de margini sau alegerea greșită a elementelor de fixare.
KP23 sau altă dimensiune?
Compară spațiul disponibil, lățimea elementelor și pozițiile necesare de fixare. KP22 are brațe egale de 150 mm, cu aceeași lățime nominală de 65 mm și grosime de 2,5 mm. KP23 extinde ambele brațe la 170 mm. Dacă ai nevoie de o formă asimetrică, KP13 are brațe de 90 și 170 mm. Sunt modele diferite: nu transfera între ele perforațiile, fixările sau performanțele.
Vezi și gama de colțare ranforsate pentru lemn pentru alte geometrii.
Alegerea elementelor de fixare
Pentru prinderea prin conector metalic, analizează șuruburile și cuiele pentru montajul conectorilor. Șuruburile de dulgherie pot fi folosite în configurații documentate pentru acest tip de îmbinare. Verifică diametrul tijei, forma capului, suprafața de sprijin pe tablă, lungimea de ancorare și protecția anticorozivă.
Potrivirea unui șurub sau bulon într-o perforație nu dovedește performanța conexiunii. Un șurub cu cap înecat obișnuit nu este automat echivalent cu un șurub destinat conectorilor, iar schimbarea fixării nu păstrează automat capacitatea unei configurații evaluate cu alte elemente. Numărul și poziția fixărilor trebuie stabilite pentru îmbinarea exactă.
Pași practici de montaj
- Verifică modelul și dimensiunile piesei, suprafețele din lemn și spațiul necesar fixărilor.
- Așază colțarul pe fețele perpendiculare, fără să îl forțezi pentru închiderea unui rost sau corectarea unui unghi necorespunzător.
- Stabilește schema de fixare, distanțele față de margini și capete și necesitatea pregăuririi pentru fixarea aleasă.
- Montează fixările în pozițiile prevăzute, cu capetele așezate corect pe tablă. Evită strângerea excesivă și deteriorarea acoperirii.
- Controlează contactul dintre piese și starea fixărilor; verifică îmbinarea portantă după proiect.
Protecție și întreținere
Oțelul zincat Z275 se alege în funcție de mediul real de utilizare. Instrucțiunile generale ale familiei prevăd condiții interioare, clasele de serviciu 1 și 2 și medii C1/C2. Aceste instrucțiuni generale nu înlocuiesc verificarea configurației exacte. Expunerea directă la ploaie, umezeala persistentă sau un mediu agresiv necesită evaluarea unei protecții adecvate pentru colțar și fixări.
Depozitează piesele protejate de intemperii și deteriorări. Verifică periodic lemnul, fixările și acoperirea; deteriorarea zincării sau apariția coroziunii trebuie tratată corespunzător condițiilor lucrării.
Date tehnice KP23
| Caracteristică | Valoare |
|---|---|
| Model | KP23 |
| Brațe × lățime | 170 × 170 × 65 mm |
| Grosime tablă | 2,5 mm |
| Unghi nominal | 90° |
| Material / protecție | Oțel DX51D / zinc Z275 |
| Construcție | Ranforsată, cu brațe egale |
Întrebări frecvente
Ce înseamnă dimensiunea 170 × 170 × 65 mm?
Ambele brațe au lungimea nominală de 170 mm, iar lățimea este 65 mm. Tabla are grosimea de 2,5 mm. Verifică dacă lemnul oferă spațiu pentru contact și pentru distanțele necesare fixărilor.
Care este avantajul față de KP22?
KP23 are brațe mai lungi: 170 mm față de 150 mm. Aceasta poate oferi mai mult spațiu de contact și distribuire a fixărilor. Diferența dimensională nu dovedește singură o capacitate mai mare și nu face schemele de montaj interschimbabile.
Pot utiliza șuruburi de dulgherie?
Da, când documentația fixării și a îmbinării confirmă utilizarea prin conector metalic. Verifică forma capului, diametrul, ancorarea în lemn și protecția. Pentru o conexiune portantă, folosește configurația prevăzută în proiect.
Trebuie folosite toate perforațiile?
Nu există o regulă universală. Numărul și poziția fixărilor se stabilesc pentru conexiunea exactă; nu copia schema altui model doar pentru că piesele seamănă.
Se poate monta la exterior?
Protecția trebuie verificată pentru expunerea reală. Zincarea nu justifică o promisiune generală pentru ploaie directă, umezeală permanentă sau medii agresive. Instrucțiunile generale ale familiei descriu condiții interioare C1/C2.
Ce sarcină poate prelua?
Capacitatea depinde de configurația completă: lemn, fixări, poziție și direcția solicitării. Nu atribuim KP23 o valoare preluată de la alt colțar sau o sarcină universală dedusă din grosimea tablei.
Ce document este disponibil în FIȘE PRODUS?
Fila conține instrucțiunile generale de utilizare și siguranță pentru această familie de conectori. Acestea oferă îndrumări de utilizare; nu sunt un desen dimensionat sau un DoP specific modelului KP23.
