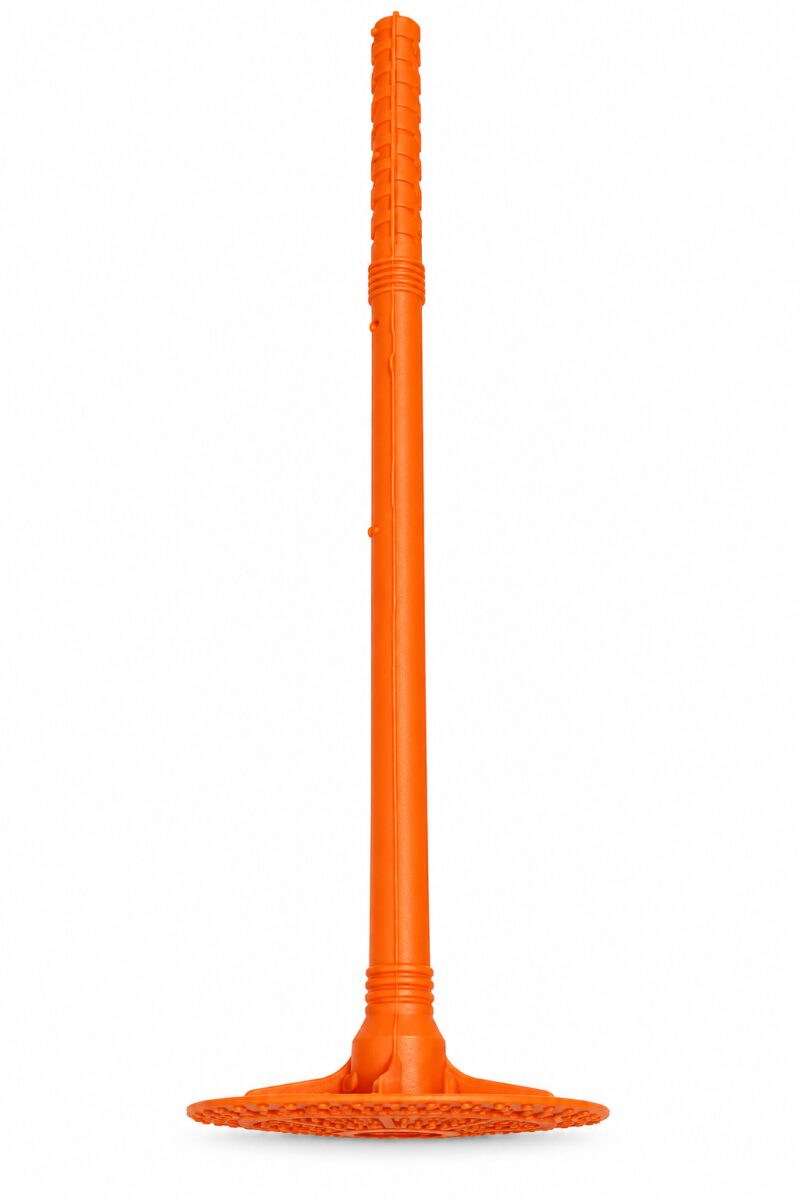

Diblu pentru Izolație cu Cui Metalic și Cap Plastic 10×260 mm, Expansiune Prelungită – 100 buc/cutie
Diblul pentru izolație 10×260 mm cu cui metalic și cap din plastic este o soluție profesională pentru fixarea mecanică a termoizolației în sisteme de fațadă, combinând rezistența cuiului metalic cu avantajul unui cap acoperit cu poliamidă.
Descoperă gama de dibluri pentru polistiren și rigips și celelalte sisteme de fixare cu dibluri din magazin.
Modelul are zonă de expansiune prelungită, rozetă de Ø60 mm și necesită o adâncime efectivă de ancorare de minimum 80 mm. Pentru lungimea de 260 mm, producătorul indică materiale termoizolante cu grosimea de aproximativ 170–180 mm.
Cuiul din oțel carbon zincat oferă o fixare robustă, iar capul acoperit cu poliamidă separă zona metalică de suprafața exterioară a diblului. Produsul este destinat sistemelor ETICS montate pe suporturi din beton și zidărie și este acoperit de ETA-20/0849.
- Dimensiune: 10 × 260 mm
- Tip: diblu pentru izolație cu cui metalic și cap plastic
- Model tehnic: LIPMOX
- Zonă de expansiune: prelungită
- Diametru găurire: Ø10 mm
- Adâncime minimă gaură: ≥90 mm
- Adâncime efectivă de ancorare: ≥80 mm
- Diametru rozetă: Ø60 mm
- Grosime izolație indicată: 170–180 mm
- Material corp: polipropilenă PP
- Cui: oțel carbon zincat
- Cap cui: acoperit cu poliamidă

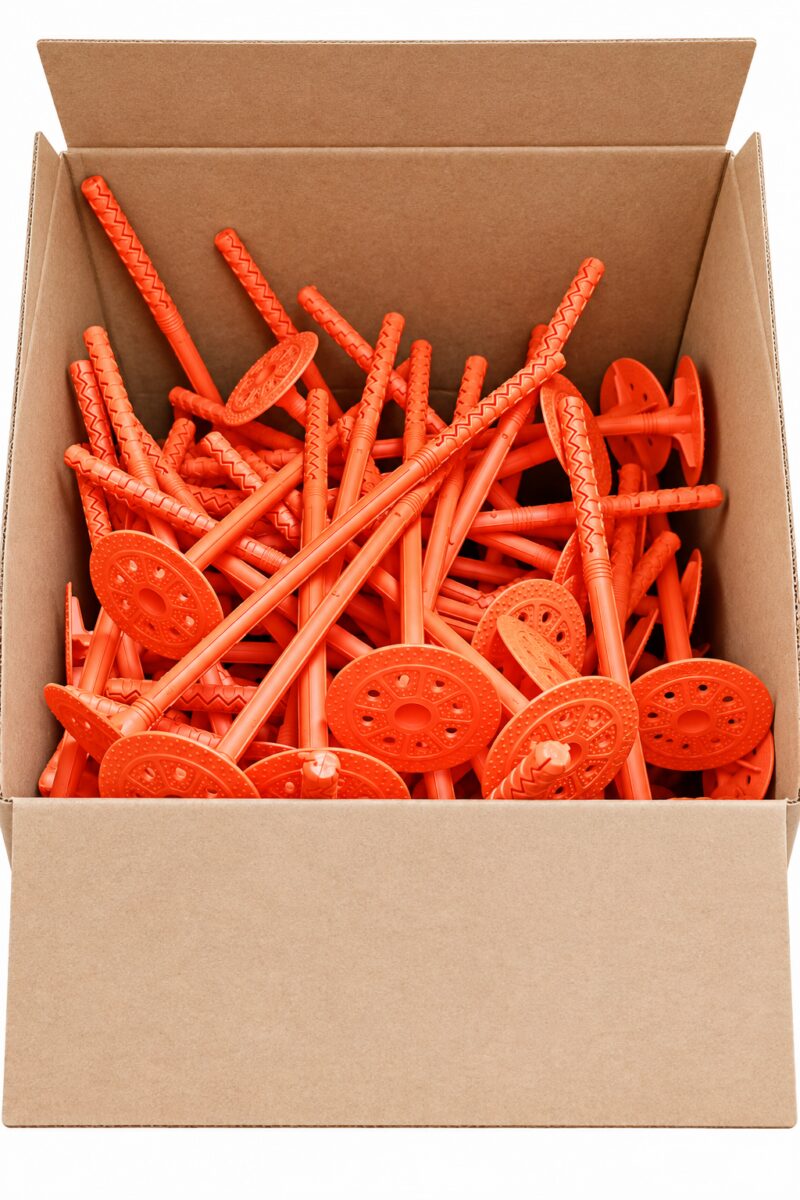

- Ambalare: 100 buc/cutie
- Evaluare tehnică: ETA-20/0849
Cui metalic pentru o fixare robustă
Caracteristica principală a acestui model este cuiul metalic. Comparativ cu varianta cu cui din poliamidă, soluția metalică oferă performanțe caracteristice superioare pe numeroase tipuri de suport evaluate în documentația ETA.
Cuiul este realizat din oțel carbon zincat, iar partea exterioară a capului este acoperită cu poliamidă.
Această construcție îl face potrivit pentru lucrări profesionale unde este necesară o fixare mecanică robustă a termoizolației.
Cuiul metalic asigură elementul de expandare robust, iar capul din poliamidă acoperă zona exterioară a acestuia. Este o construcție utilizată frecvent la diblurile profesionale pentru termoizolații.
Expansiune prelungită pentru ancorare adâncă
Modelul LIPMOX aparține familiei de dibluri cu zonă de expansiune prelungită.
Pentru această construcție sunt indicate:
- gaură Ø10 mm;
- adâncime minimă de găurire ≥90 mm;
- adâncime efectivă de ancorare ≥80 mm.
Zona lungă de ancorare este utilă atunci când sistemul necesită o pătrundere mai mare a diblului în suportul mineral.
Pentru izolație de aproximativ 170–180 mm
Pentru varianta de 260 mm lungime, producătorul indică o grosime a materialului termoizolant de aproximativ 170–180 mm.
La alegerea diblului trebuie adăugate și straturile aflate între termoizolație și suport:
- adezivul;
- tencuiala veche;
- straturile de nivelare;
- alte materiale intermediare.
Din acest motiv, nu este recomandată alegerea lungimii exclusiv după grosimea nominală a plăcii termoizolante.
Pentru polistiren, termoizolație și sisteme de fațadă
Produsul este un diblu pentru fixarea izolației termice și poate fi întâlnit în piață sub mai multe denumiri:
- diblu pentru izolație cu cui metalic;
- diblu polistiren cu cui metalic;
- diblu pentru polistiren;
- diblu termoizolație;
- diblu termosistem;
- diblu fațadă;
- diblu cu taler;
- diblu ETICS;
- diblu cu cui metalic și cap plastic;
- diblu pentru vată minerală cu cui metalic – termen întâlnit frecvent în piață.
Pentru vată minerală și alte materiale moi trebuie verificată configurația sistemului și necesitatea unei rozete suplimentare cu diametru mai mare. Compatibilitatea finală se stabilește conform proiectului și sistemului ETICS utilizat.
Rozetă Ø60 mm
Rozeta standard are diametrul de 60 mm și are rolul de a distribui presiunea diblului pe suprafața materialului termoizolant.
Declarația de performanță indică o rigiditate a rozetei de 0,20 kN/mm pentru familiile evaluate.
Suporturi evaluate prin ETA-20/0849
LIPMOX este inclus explicit în declarația de performanță MAG-KRAK pentru fixarea sistemelor de termoizolație exterioară în suporturi din beton și zidărie.
Evaluarea include:
- beton C12/15;
- beton C16/20 până la C50/60;
- cărămidă ceramică plină;
- cărămidă silico-calcaroasă;
- cărămidă ceramică perforată;
- blocuri silico-calcaroase cu goluri;
- elemente din beton cu agregate ușoare;
- beton celular autoclavizat.
Rezistențe caracteristice declarate – LIPMO / LIPMOX
| Suport | Categorie | NRk |
|---|---|---|
| Beton C12/15 | A | 0,55 kN |
| Beton C16/20 – C50/60 | A | 0,80 kN |
| Cărămidă ceramică plină | B | 0,60 kN |
| Cărămidă silico-calcaroasă | B | 0,65 kN |
| Cărămidă ceramică perforată | C | 0,25 kN |
| Bloc silico-calcaros cu goluri | C | 0,25 kN |
| Beton cu agregate ușoare | D | 0,30 kN |
| Beton celular autoclavizat | E | 0,10 kN |
Valorile NRk sunt rezistențe caracteristice declarate în documentația tehnică, nu greutăți maxime universale. Dimensionarea reală trebuie să țină cont de coeficienții de siguranță, numărul diblurilor, suport și condițiile proiectului.
Un diblu montat în beton nu are aceeași performanță ca unul montat în BCA sau cărămidă cu goluri. Pentru suporturi necunoscute sau lucrări importante se recomandă verificarea materialului și, atunci când este necesar, teste de smulgere pe șantier.
Montaj prin batere
- Se stabilește poziția diblurilor conform schemei termosistemului.
- Se execută o gaură Ø10 mm prin materialul termoizolant și în suport.
- Gaura trebuie realizată la minimum 90 mm adâncime.
- Diblul se introduce până când rozeta Ø60 mm este poziționată corect pe izolație.
- Cuiul metalic se introduce prin batere.
- Se verifică fixarea completă și poziția rozetei.
Distanțe minime
Conform declarației de performanță:
- distanță minimă între dibluri: 100 mm;
- distanță minimă față de marginea suportului: 100 mm.
Date tehnice – 10×260 mm
| Tip produs | Diblu pentru izolație cu cui metalic și cap plastic |
| Model | LIPMOX |
| Dimensiune | 10 × 260 mm |
| Grosime izolație indicată | 170–180 mm |
| Diametru găurire | Ø10 mm |
| Adâncime minimă gaură | ≥90 mm |
| Adâncime efectivă ancorare | ≥80 mm |
| Diametru rozetă | Ø60 mm |
| Material corp | Polipropilenă PP |
| Cui | Oțel carbon zincat |
| Cap cui | Acoperit cu poliamidă |
| Zonă expansiune | Prelungită |
| Rigiditate rozetă declarată | 0,20 kN/mm |
| Evaluare tehnică | ETA-20/0849 |
| Ambalare | 100 buc/cutie |
Întrebări frecvente
Ce grosime de izolație este potrivită pentru varianta 10×260 mm?
Producătorul indică aproximativ 170–180 mm de material termoizolant. Trebuie ținut cont și de grosimea adezivului, tencuielii și celorlalte straturi dintre izolație și suport.
Care este diferența față de diblul cu cui plastic?
Acest model utilizează un cui metalic din oțel zincat, în timp ce LIPN utilizează un cui din poliamidă armată cu fibră de sticlă. Varianta metalică are și valori caracteristice de rezistență mai ridicate pe numeroase suporturi din ETA.
De ce are cap din plastic?
Capul metalic este acoperit cu poliamidă, astfel încât zona exterioară a cuiului nu rămâne pur metalică.
Este un diblu pentru polistiren?
Da. Este destinat fixării mecanice a termoizolației în sisteme ETICS și este comercial cunoscut inclusiv ca diblu pentru polistiren, diblu termosistem sau diblu pentru fațadă.
Poate fi folosit la vată minerală?
Diblurile cu cui metalic sunt utilizate și în sisteme de fixare pentru vată minerală. Pentru materialele moi trebuie însă verificat sistemul complet și dacă este necesară o rozetă suplimentară cu diametru mai mare.
Ce diametru are gaura?
Ø10 mm.
Ce adâncime trebuie să aibă?
Minimum 90 mm, pentru minimum 80 mm ancorare efectivă.
Este certificat?
Da. LIPMOX este enumerat explicit în declarația de performanță MAG-KRAK și este acoperit de ETA-20/0849.
Câte bucăți sunt într-o cutie?
100 bucăți.
Fixare robustă pentru termoizolații
Cu cui metalic zincat, cap din poliamidă, zonă de expansiune prelungită și ancorare efectivă de minimum 80 mm, acest diblu este conceput pentru lucrări profesionale de termoizolare a fațadelor.
Pentru fixarea accesoriilor direct în polistiren, vezi și diblurile melc pentru polistiren de 50 mm, destinate unei utilizări diferite de ancorarea termoizolației în suport.
