Diblu pentru Izolație cu Cui Plastic 10×260 mm, Expansiune Prelungită – 100 buc/cutie
Diblul pentru izolație 10×260 mm cu cui din plastic este conceput pentru fixarea mecanică a termoizolației în sisteme de fațadă, fiind prevăzut cu zonă de expansiune prelungită pentru o ancorare adâncă în suport.
Descoperă gama de dibluri pentru polistiren și rigips și celelalte sisteme de fixare cu dibluri din magazin.
Cu o lungime totală de 260 mm, rozetă de Ø60 mm și adâncime efectivă de ancorare de minimum 80 mm, acest model este indicat de producător pentru materiale termoizolante cu grosimea de aproximativ 170–180 mm.
Cuiul este realizat din poliamidă armată cu fibră de sticlă, oferind o soluție ușoară, rezistentă la coroziune și potrivită pentru fixarea plăcilor termoizolante în sisteme ETICS pe suporturi din beton și zidărie compatibile.
- Dimensiune: 10 × 260 mm
- Tip: diblu pentru izolație cu cui plastic
- Model tehnic: LIPN
- Zonă de expansiune: prelungită
- Diametru găurire: Ø10 mm
- Adâncime minimă gaură: ≥90 mm
- Adâncime efectivă de ancorare: ≥80 mm
- Diametru rozetă: Ø60 mm
- Grosime izolație indicată: 170–180 mm
- Material corp: polipropilenă PP
- Material cui: poliamidă armată cu fibră de sticlă
- Ambalare: 100 buc/cutie
- Evaluare tehnică: ETA-20/0849
Pentru fixarea sigură a termoizolației
Diblurile cu taler sunt utilizate pentru fixarea mecanică a plăcilor termoizolante pe fațade. Rozeta lată de 60 mm distribuie presiunea pe o suprafață mare a izolației și ajută la menținerea plăcii în poziție.
Modelul LIPN are o zonă de expansiune prelungită, ceea ce înseamnă că o parte mai mare din lungimea diblului este destinată ancorării în suport.
Această construcție este utilă în special atunci când se dorește o ancorare mai profundă în beton sau zidărie, comparativ cu diblurile pentru izolație cu zonă scurtă de expansiune.
Pentru modelul 10×260 mm, producătorul indică o grosime a materialului termoizolant de aproximativ 170–180 mm. La alegerea lungimii trebuie ținut cont și de adeziv, tencuiala existentă, eventualele straturi intermediare și adâncimea necesară de ancorare în suport.
Cui din poliamidă armată cu fibră de sticlă
Cuiul, denumit comercial frecvent cui plastic, este realizat din poliamidă armată cu fibră de sticlă.
Acest tip de cui prezintă mai multe avantaje pentru termoizolații:
- nu este susceptibil la coroziune precum un element metalic neprotejat;
- are conductivitate termică redusă comparativ cu metalul;
- menține greutatea ansamblului redusă;
- permite montajul rapid prin batere;
- este integrat într-un sistem de fixare evaluat tehnic pentru fațade termoizolate.
Expansiune prelungită – când este utilă?
Față de un diblu cu zonă scurtă de expansiune, acest model necesită o adâncime mai mare de ancorare în suport.
Pentru LIPN cu expansiune prelungită sunt indicate:
- gaură de minimum 90 mm adâncime;
- ancorare efectivă de minimum 80 mm.
Din acest motiv, la aceeași lungime totală, un model cu expansiune prelungită este destinat unui strat de termoizolație mai subțire decât un diblu cu zonă scurtă de expansiune.
Pentru polistiren, termoizolație și sisteme ETICS
Produsul este destinat fixării mecanice a materialelor termoizolante în sisteme compozite de izolație termică exterioară.
În limbajul uzual al constructorilor și al magazinelor, produsul poate fi întâlnit și sub denumiri precum:
- diblu pentru izolație;
- diblu polistiren;
- diblu pentru polistiren;
- diblu termoizolație;
- diblu termosistem;
- diblu cu taler;
- diblu fațadă;
- diblu ETICS;
- diblu cu cui plastic pentru izolație.
Compatibilitatea cu materialul termoizolant și suportul trebuie verificată în funcție de sistemul ETICS și proiectul lucrării.
Suporturi pe care este evaluat
Evaluarea tehnică ETA-20/0849 și declarația de performanță MAG-KRAK includ utilizarea familiei LIPN în mai multe categorii de suport mineral:
- beton;
- cărămidă ceramică plină;
- cărămidă silico-calcaroasă;
- cărămidă ceramică perforată;
- blocuri silico-calcaroase cu goluri;
- elemente din beton cu agregate ușoare;
- beton celular autoclavizat.
Rezistența diblului diferă în funcție de materialul suport. Nu se poate folosi aceeași valoare de încărcare pentru beton, cărămidă plină, cărămidă cu goluri și BCA. Alegerea și numărul diblurilor trebuie realizate conform sistemului termoizolant și cerințelor proiectului.
Rezistențe caracteristice declarate
Conform declarației de performanță pentru familia LIPN, rezistențele caracteristice la smulgere diferă în funcție de suport:
| Suport | Categorie | NRk |
|---|---|---|
| Beton C12/15 | A | 0,30 kN |
| Beton C16/20 – C50/60 | A | 0,45 kN |
| Cărămidă ceramică plină | B | 0,45 kN |
| Cărămidă silico-calcaroasă | B | 0,25 kN |
| Cărămidă ceramică perforată | C | 0,15 kN |
| Bloc silico-calcaros cu goluri | C | 0,15 kN |
| Beton cu agregate ușoare | D | 0,15 kN |
| Beton celular autoclavizat | E | 0,10 kN |
Valorile sunt rezistențe caracteristice declarate, nu sarcini admisibile universale. Pentru dimensionarea conexiunii se aplică cerințele ETA, coeficienții de siguranță și condițiile concrete ale suportului.
Montaj rapid prin batere
- Se marchează poziția diblului conform schemei de fixare a termosistemului.
- Se execută gaura cu diametrul Ø10 mm.
- Gaura trebuie să aibă o adâncime de minimum 90 mm.
- Diblul se introduce prin placa termoizolantă în suport.
- Rozeta Ø60 mm se poziționează corect pe suprafața termoizolației.
- Cuiul din poliamidă se introduce prin batere până la fixarea completă.
Distanțe minime de montaj
Declarația de performanță indică pentru familiile evaluate:
- distanță minimă între dibluri: 100 mm;
- distanță minimă față de marginea suportului: 100 mm.
Date tehnice – 10×260 mm
| Tip produs | Diblu pentru izolație cu cui plastic |
| Model | LIPN |
| Dimensiune | 10 × 260 mm |
| Grosime izolație indicată | 170–180 mm |
| Diametru găurire | Ø10 mm |
| Adâncime minimă gaură | ≥90 mm |
| Adâncime efectivă ancorare | ≥80 mm |
| Diametru rozetă | Ø60 mm |
| Material corp | Polipropilenă PP |
| Material cui | Poliamidă armată cu fibră de sticlă |
| Zonă expansiune | Prelungită |
| Rigiditate rozetă declarată | 0,20 kN/mm |
| Evaluare tehnică | ETA-20/0849 |
| Ambalare | 100 buc/cutie |
Întrebări frecvente
Ce grosime de polistiren pot fixa cu diblul de 260 mm?
Producătorul indică pentru modelul cu expansiune prelungită 10×260 mm un material termoizolant cu grosimea de aproximativ 170–180 mm. Trebuie luate în calcul și adezivul, tencuiala existentă și celelalte straturi dintre izolație și suport.
Este un diblu pentru polistiren?
Da, poate fi utilizat pentru fixarea termoizolațiilor compatibile din sisteme ETICS și este frecvent căutat comercial sub denumirea de diblu pentru polistiren sau diblu termosistem.
Ce înseamnă expansiune prelungită?
Înseamnă că zona care realizează ancorarea în suport este mai lungă. Pentru acest model sunt necesare minimum 80 mm de ancorare efectivă.
Cuiul este simplu plastic?
Nu este un plastic obișnuit. Cuiul este fabricat din poliamidă armată cu fibră de sticlă.
Ce diametru trebuie să aibă burghiul?
Ø10 mm.
Cât de adâncă trebuie făcută gaura?
Minimum 90 mm, pentru a permite o adâncime efectivă de ancorare de cel puțin 80 mm.
Este certificat?
Da. Familia este acoperită de Evaluarea Tehnică Europeană ETA-20/0849.

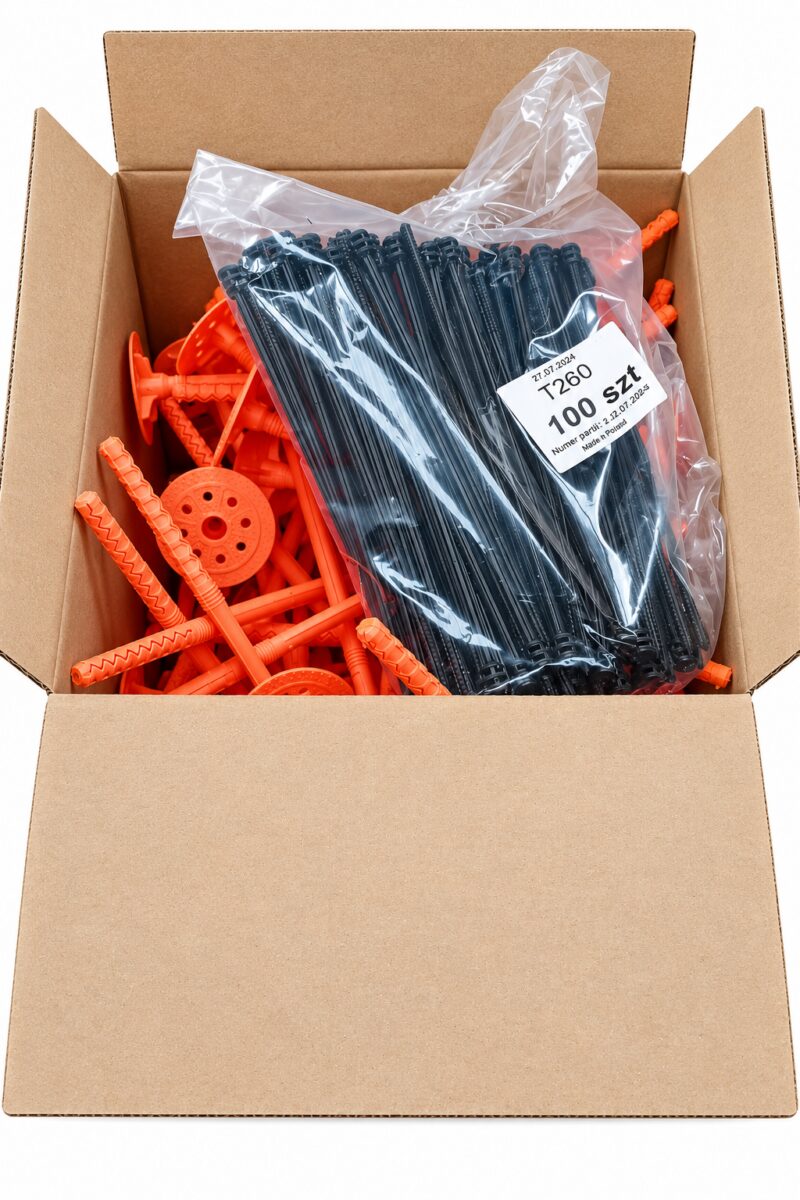

Câte bucăți sunt într-o cutie?
Cutia conține 100 dibluri.
Fixare profesională pentru termoizolații
Cu zonă de expansiune prelungită, ancorare efectivă de minimum 80 mm, rozetă Ø60 și cui din poliamidă armată, acest diblu este o soluție profesională pentru fixarea mecanică a termoizolației pe fațade.
Pentru fixarea accesoriilor direct în polistiren, vezi și diblurile melc pentru polistiren de 50 mm, destinate unei utilizări diferite de ancorarea termoizolației în suport.
