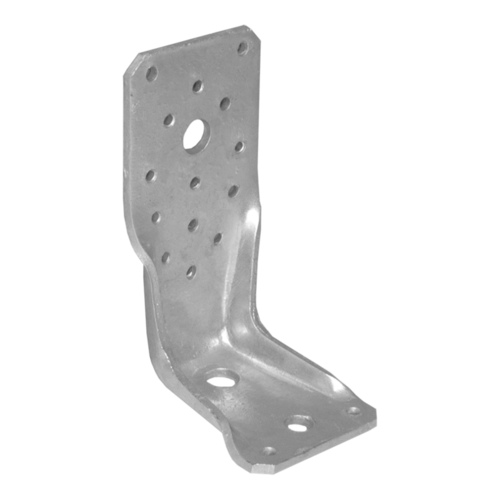

Conector Ranforsat Lemn-Beton 135x65x85x4 mm LBZ135, Zincat Termic
Conectorul LBZ135 ajută la fixarea murălăților și a grinzilor principale de un suport din beton, într-o îmbinare stabilită prin proiect. Brațul vertical de 135 mm oferă o suprafață de prindere pe lemn, iar baza de 85 mm permite poziționarea fixărilor către suport.
Piesa are lățime de 65 mm și grosime de 4 mm. Marginile profilate contribuie la rigidizarea colțarului, fără o nervură centrală care să ocupe zona principală de fixare. Conectorul este realizat din oțel S235, cu protecție prin zincare la cald.
La ce se folosește LBZ135?
- Fixarea murălăților în lucrări de șarpantă.
- Legături între grinzi din lemn și suporturi din beton.
- Îmbinări la baza sau capătul elementelor din lemn, când geometria permite montajul.
- Lucrări de dulgherie în care sunt necesare puncte de fixare pe două fețe perpendiculare.
De ce să alegi această variantă?
Modelul LBZ135 combină brațul de 135 mm cu o bază compactă de 85 mm. Perforațiile diferite permit alegerea unei scheme de fixare compatibile cu lemnul, betonul și solicitările lucrării. Desenul indică 16 găuri Ø5 mm, 2 găuri Ø13 mm și o gaură Ø11 mm; verifică pozițiile în desen înainte de montaj.
Zincarea termică protejează suprafața piesei. Pentru o îmbinare durabilă, alege fixări cu protecție compatibilă și verifică cerințele mediului în care se montează ansamblul.
Cu ce se montează?
Pentru partea din lemn, consultă șuruburile și cuiele pentru montajul conectorilor. Pentru beton, vezi ancorele conexpand, dacă tipul ancorei este potrivit configurației alese. Diametrul găurii din piesă nu înlocuiește verificarea diametrului, adâncimii și distanțelor cerute de ancora utilizată.
Poți lua în calcul și șuruburi de dulgherie atunci când documentația șurubului și a îmbinării permite montajul prin conector metalic. Verifică forma capului, tija, ancorarea și protecția anticorozivă; potrivirea în gaură nu demonstrează aceeași performanță.
ETA descrie o configurație evaluată cu cuie ANCHOR Ø4 × 50 mm și bolțuri ISO 4014 M12 × 35, clasa 8.8, cu șaibe ISO 7094. Aceasta se citește împreună cu schema conexiunii; bolțul indicat nu este o specificație universală pentru ancorarea în beton. Pentru beton se alege separat ancora cu documentația potrivită suportului și solicitării.
Cum se montează?
- Verifică desenul, dimensiunile lemnului și poziția față de beton.
- Așază conectorul cu brațele în contact cu suprafețele de prindere.
- Stabilește și execută fixările conform proiectului și documentației lor.
- Verifică așezarea piesei și strângerea tuturor elementelor.
Date tehnice – LBZ135
| Model | LBZ135 |
| Dimensiuni A×B×C | 135×65×85 mm |
| Grosime | 4 mm |
| Material | Oțel S235 |
| Protecție | Zincare termică |
| Perforații | 16 găuri Ø5 mm, 2 găuri Ø13 mm și o gaură Ø11 mm |
| Greutate din catalog | 0,440 kg/buc. |
| Referință date tehnice | 1 bucată |
Întrebări frecvente
Care sunt dimensiunile complete?
LBZ135 are 135×65×85 mm și tablă de 4 mm. Dimensiunea de 85 mm reprezintă brațul de bază.
Este potrivit pentru murălați?
Da, seria este destinată și fixării murălăților și a grinzilor de bază, cu poziția, suportul și schema de prindere adaptate lucrării.
Ce găuri are?
16 găuri Ø5 mm, 2 găuri Ø13 mm și o gaură Ø11 mm. Distribuția lor se vede în desenul tehnic atașat.
Ce sarcină suportă?
Rezistența depinde de îmbinare, suport și fixări. Valorile declarate în DoP trebuie citite împreună cu configurația evaluată din ETA, care utilizează două colțare. Ele nu reprezintă o sarcină admisă universală pentru o singură piesă sau pentru orice ancoră în beton.
Include șuruburile și ancorele?
Produsul este conectorul metalic. Fixările se aleg separat după suport și schema de montaj.
Câte bucăți cumpăr?
Produsul unitar se vinde la bucată. La seturi, cantitatea este indicată la începutul titlului.
Ce înseamnă zincat termic?
Piesa are protecție prin zincare la cald, distinctă de acoperirea Z275 a unor colțare din tablă prezincată. Alegerea se face pentru expunerea reală și împreună cu protecția fixărilor; nu presupune rezistență nelimitată în orice mediu.
Trebuie folosite toate găurile?
Nu există o regulă universală. Numărul și pozițiile fixărilor se stabilesc după schema documentată, suport și direcția efortului. Găurile rotunde de diametre diferite nu se substituie automat între ele.
Compară conectorii pentru lucrarea ta
LBZ285 păstrează familia constructivă, dar are altă înălțime și altă perforare. Verifică spațiul pe lemn, poziția ancorelor și schema îmbinării înainte de a alege varianta.

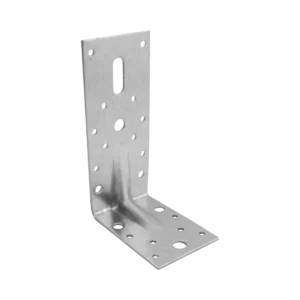

Vezi și colțarele metalice ranforsate pentru lemn sau colțarul compact KM1, cu altă geometrie și alt domeniu de montaj. Alege varianta după desen și cerințele îmbinării.
Documente și verificarea montajului
Desenul exact și DoP-ul sunt disponibile la Documente produs. Consultă geometria LBZ135 din ETA 22/0631, condițiile conexiunii evaluate cu două colțare și specificația fixărilor. PPWR privește ambalajele, nu performanța conectorului.
