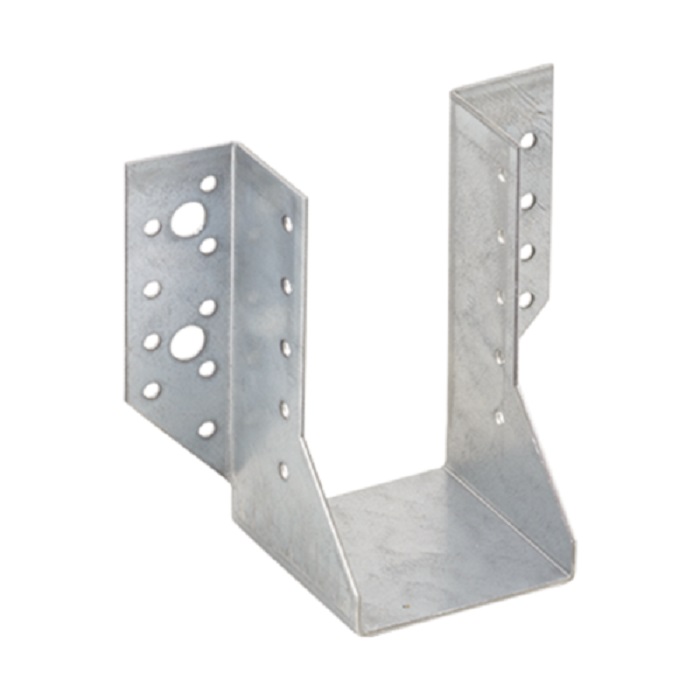

Papuc Grindă Tip A WB21 – 70 × 125 × 75 mm, oțel zincat 2 mm
WB21 este un papuc de grindă cu aripi exterioare, destinat îmbinărilor perpendiculare ale elementelor din lemn. Talpa sprijină capătul grinzii, iar aripile permit prinderea de elementul portant. Alegerea piesei și a fixărilor se face pentru secțiunea reală a lemnului și configurația îmbinării, conform proiectului și documentației DOMAX.
Alegerea dimensiunii: nominal și cotă efectivă

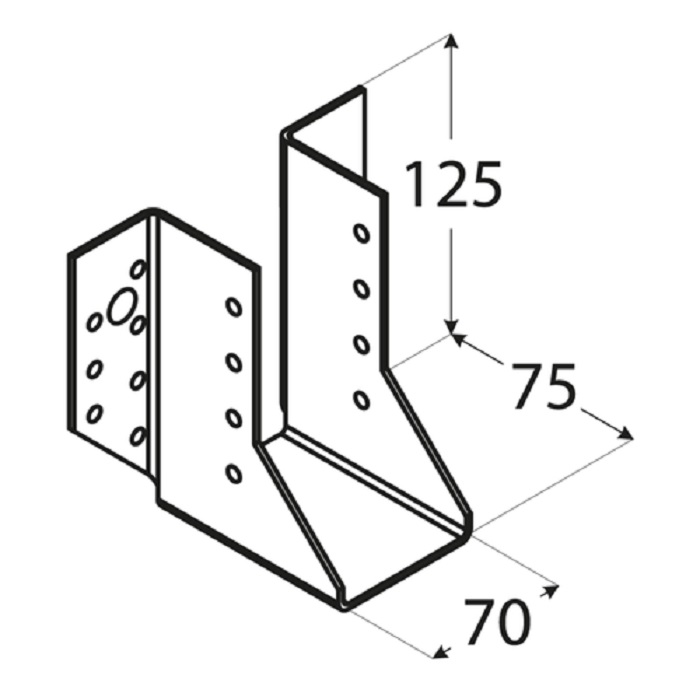

Modelul este identificat în gama comercială ca 70×125×75 mm, cu tablă de 2 mm. Desenul individual indică lățimea interioară de 70 mm, cu toleranță −0,5/+1 mm, și cota verticală de 127 mm, cu toleranță −1/+2 mm. Aceste cote efective se verifică la montaj; nu trebuie confundate cu o garanție de potrivire fără joc pentru orice grindă. Măsoară lemnul, ținând cont de abateri, umiditate și poziția de sprijin.
Date documentate pentru WB21
| Dimensiune nominală din gamă | 70×125×75 mm |
|---|---|
| Lățime interioară din desen | 70 mm, toleranță −0,5/+1 mm |
| Cotă verticală din desen | 127 mm, toleranță −1/+2 mm |
| Lungime talpă | 75 mm |
| Grosime tablă | 2 mm |
| Material și protecție | Oțel DX51D+Z275; protecție prin zincare |
| Perforații | 28 găuri Ø5 mm (18+10) și 4 găuri Ø11 mm; distribuție conform desenului exact WB21 |
| Documentație de performanță | Declarație de performanță pentru WB21 și ETA 22/0631, revizia 23.06.2026 |
Montaj și alegerea elementelor de fixare

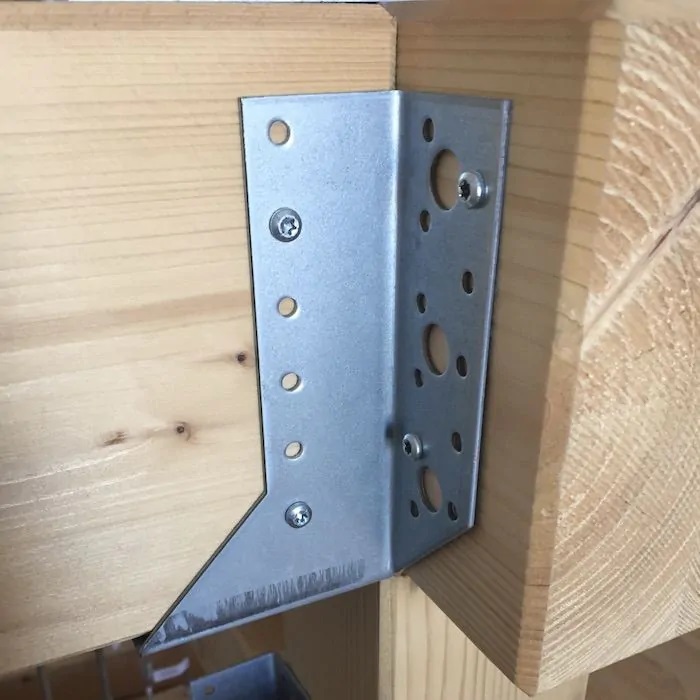

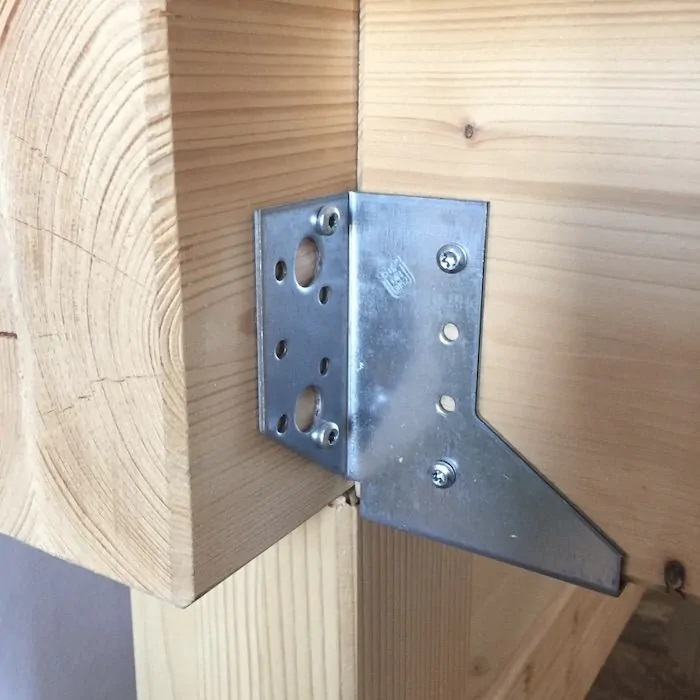

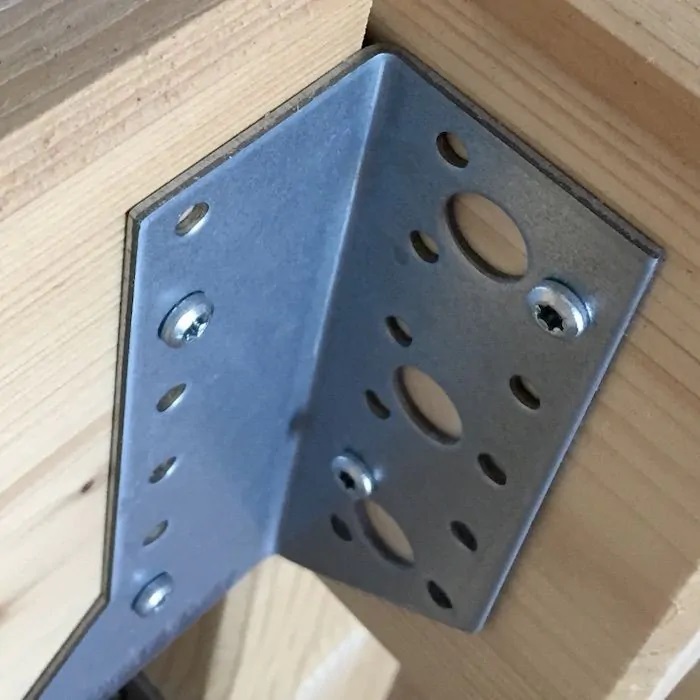

Așază piesa în contact cu suportul și grinda pe talpă. Respectă schema de prindere a modelului, distanțele față de margini și cerințele pentru lemn. Pentru WB21, ETA 22/0631 prezintă schema din figura 187; tabelul 79 documentează cuie inelate ANCHOR Ø4×50 mm, cu 16 fixări pentru configurația evaluată. Alegerea schemei se face după proiect și documentație; cele 28 de găuri Ø5 disponibile nu reprezintă automat numărul fixărilor evaluate. Consultă figura WB21 și tabelul de fixări din ETA completă.
Catalogul Domax 2026 menționează pentru seria WB cuie ANCHOR Ø4, șuruburi pentru conectori ANW–ANCHOR Ø5 cu locaș Torx20, șuruburi pentru lemn Ø5 și Ø10, bolțuri M10 și ancore pentru beton M10. Folosește aceste familii numai în configurația documentată pentru suportul și proiectul respectiv. Pentru șuruburi de conectori sau de dulgherie verifică documentația sistemului și compatibilitatea exactă; faptul că un șurub intră într-o gaură nu dovedește o performanță echivalentă cu prinderea în cuie. Nu înlocui o configurație evaluată doar pe baza diametrului.
Mediu de utilizare, întreținere și siguranță
Instrucțiunile WB prevăd clasele de serviciu 1 și 2 pentru structuri din lemn, în condițiile interioare descrise și în medii de coroziune C1/C2, fără gaze sau vapori acizi. Zincarea nu justifică o promisiune generală pentru orice expunere exterioară sau mediu umed. Verifică adecvarea protecției împreună cu fixările și condițiile proiectului. Depozitează piesele ferite de intemperii și deteriorări, protejează muchiile și inspectează periodic îmbinarea și stratul de zinc; instrucțiunile cer inspecții anuale.
Întrebări frecvente
1. La ce se folosește WB21?
La susținerea și legarea perpendiculară a unei grinzi de elementul portant, în configurații prevăzute de proiect și documentația modelului.
2. De ce apare 170 mm în denumire și 127 mm în desen?
170 mm este dimensiunea nominală folosită în gamă și în identificarea comercială. Desenul individual indică separat cota efectivă de 127 mm și toleranțele ei. Denumirea nominală se păstrează, iar montajul se verifică după desen și piesa reală.
3. Este potrivit pentru orice grindă de 70 mm?
Lățimea interioară nominală este 70 mm, dar potrivirea se verifică pe dimensiunea reală a lemnului și pe toleranța piesei. Nu este promisă o potrivire perfectă, fără joc, în orice situație.
4. Câte găuri are modelul?
Desenul exact și catalogul indică 28 găuri Ø5 mm și 4 găuri Ø11 mm. Distribuția găurilor și pozițiile fixărilor se verifică în desenul exact și în schema de montaj aplicabilă.
5. Ce cuie sunt documentate pentru montaj?
ETA include cuie inelate ANCHOR Ø4×50 mm și scheme de prindere pentru WB21. Se alege schema aplicabilă, fără a presupune că trebuie umplute toate găurile sau că orice cui Ø5 este adecvat.
6. Pot folosi șuruburi sau ancore în locul cuielor?
Gama prezintă familii de șuruburi pentru lemn, bolțuri și ancore, însă înlocuirea se verifică pentru configurația exactă. Diametrul găurii nu dovedește singur compatibilitatea ori capacitatea îmbinării.
7. Poate fi folosit fără verificare la exterior?
Nu. Condițiile de utilizare și protecția la coroziune trebuie verificate conform instrucțiunilor WB și proiectului, inclusiv pentru elementele de fixare. Nu este documentată aici o promisiune universală de durabilitate la exterior.
8. Ce documente trebuie consultate pentru o îmbinare portantă?
Desenul exact, declarația de performanță WB21, ETA completă și instrucțiunile de utilizare. Valorile declarate se raportează la configurațiile evaluate; nu reprezintă o sarcină admisă universală pentru orice montaj.
